商品紹介
RAIDに替わる新たな方式「拡張ボリューム」
※ 出荷時は「拡張ボリューム」に設定されております。

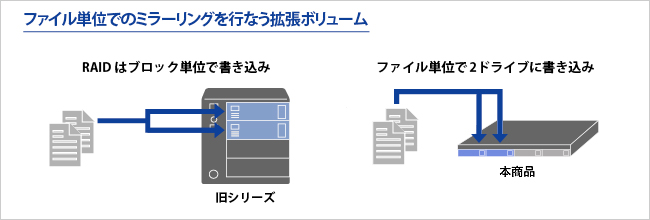

ファイル単位での冗長化を行う拡張ボリューム
内蔵ハードディスクを2台ごとのセットで「ファイル単位のミラーリング」を実施し、1つのファイルを2台のハードディスクに同時に保存します。万一片方のハードディスクが破損してももう片方のハードディスクからファイルを復元します。
保全性

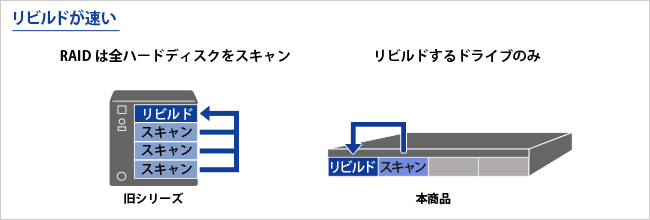

「拡張ボリューム」はハードディスク交換時や故障時もファイル単位にコピーするだけなので、リビルド時間が短くNASへの負担も最小限です。

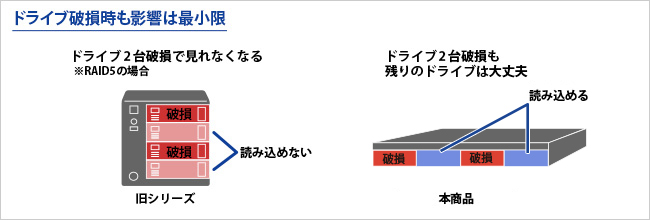

従来のRAIDの場合は、空き領域も含めた全セクタをコピーするため復旧に一定の時間を要し、万が一その時に停電や他のハードディスクの故障が重なると「RAID崩壊」となり全データが参照できなくなりますが、「拡張ボリューム」ではデータ損失を最小限に抑えることができます。
冗長性
拡張ボリュームは、ファイルの書き込み時に、ハードディスク2台1組のセットに同時にファイルをそのまま書き込みます。そのため1台のハードディスクが故障しても対になったドライブからデータを読み出すことが可能です。
高速性
拡張ボリュームならRAID 6に比べ、ファイルをブロック単位に分割したり、パリティビットの計算を行う必要がなく、高速にデータの読み書きが可能です。
また、 障害時も当該ドライブのみのリビルド作業で復旧することができるので、リビルド時間の短縮とハードディスクドライブの負荷を押さえることができます。
従来のRAID方式にも対応
メーカー従来商品に搭載されていた、RAID 0(ストライピング)/RAID 5/RAID 6を構築することも可能です。利用状況にあわせて各種モードをお選びください。
機能 | 拡張ボリューム | RAID 0 | RAID 5 | RAID 6 |
---|---|---|---|---|
ボリュームサイズ | 容量x1/2 | 容量x1 | 容量x3/4 | 容量x2/4 |
冗長性 | 最大2台※1 | × | 任意の1台 | 任意の2台 |
パリティ演算 | No | No | XOR | XOR・ガロア演算 |
書き込み速度 | ◎ | ◎ | ○ | △ |
読み込み速度 | ○ | ◎ | ◎ | ○ |
アクセス分散 | ◎ | × | × | × |
動的サイズ変更 | ○ | × | × | × |
リビルド時間 | ◎※2 | ○ | △ | × |
操作単位 | ファイル単位 | ブロック単位 | ブロック単位 | ブロック単位 |
アクティブリペア | × | × | ○ | ○ |
リビルド時リスク | 小 | × | 大 | 小 |
※1 ペアとなるドライブが2台損傷した場合は、拡張ボリュームの場合は該当のペアドライブへのアクセスはできません。
※2 保存サイズにより変動します。
優れた拡張性
拡張性に優れた「拡張ボリューム」なら、導入時の初期投資を抑えつつ、容量が不足した場合も内蔵ドライブ交換や外付ドライブの増設によって継続的な使用が可能です。
起動したままハードディスクを交換可能。容量の増設も簡単!

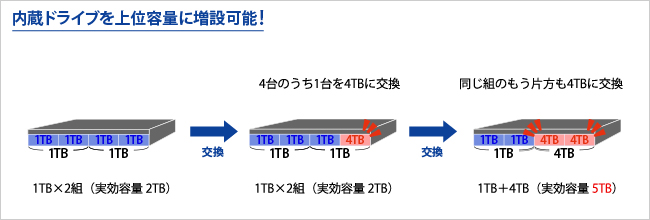

内蔵ドライブを上位容量に交換することで動的な容量増設が可能です。
先々の事業拡張に伴うデータ容量の増加にも容易に対応することができます。
さらに、電源をOFFせずに内蔵ドライブの切り離しができるため、起動したままドライブを交換でき、交換作業中もNASへのアクセスが可能です。
USBハードディスクも拡張ドライブとして利用可能
外付ドライブをUSB接続いただくことで、拡張ボリュームの構築が可能です。
従来の外付ドライブは、保存したデータを閲覧する際、異なるドライブを参照しなければなりませんでしたが、拡張ボリュームなら同一のドライブとして追加することができるため、ユーザーがアクセス先を変更する必要がありません。

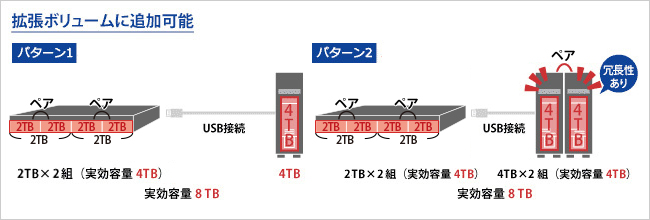

<パターン 1>
本体の容量が不足してきたら、USBハードディスクを追加するだけで簡単に容量の増設が可能です。
※USBハードディスクの冗長性は確保されません。
<パターン 2>
<パターン 1>に加え、USBハードディスクを2台増設していただくことで、冗長性も確保することができます。
信頼のハードウェアでビジネスを止めない!

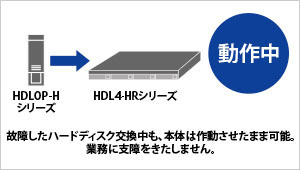

カートリッジ方式ですばやくハードディスク交換
ハードディスクの交換はネジを外したりすることなく、お客様自身ですばやく交換が可能です。
交換用ハードディスクは「HDLOP-Hシリーズ 」をお選びください。

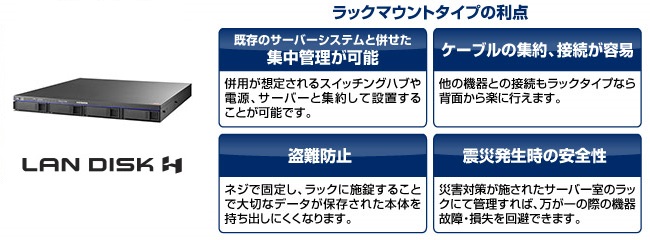

19インチラックマウント対応
EIA規格に対応した汎用19インチラックマウント
米国EIA(米国電子工業会)の規格に準拠した19インチ 1Uラックマウント対応モデルです。取り付けに必要なスライド式ラックマウントレールを標準添付しています。
※取りつけに際しては、ご使用のラックに対応したクリップナットが別途必要です。
ケーブル抜けを防止。ケーブルストッパー搭載
データ損失の原因になりやすい、事故による電源ケーブルやUSBケーブルの抜けを防止するためケーブルストッパーを装備しています。
暗号化ボリューム機能を搭載
保存されたデータは、暗号化してディスクに記録可能。暗号化方式はAES 256bitの強固な暗号化方式を採用し、ディスクの紛失、盗難にあった場合の情報漏洩のリスクを低減します。
また、外付USBハードディスクも専用フォーマット時に暗号化機能を有効に設定することで書き込み時に自動的に暗号化することができます。万一、盗難にあってもデータの流出を防ぐことが可能です。また、これら暗号化機能は「拡張ボリューム」はもちろん「各種RAID」設定でも利用することができます。

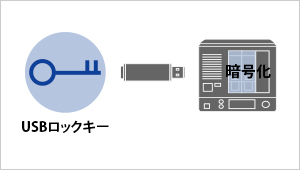

<USBロックキーを鍵にして運用>
LAN DISKの起動時にUSBロックキーをLAN DISK本体に接続しないと共有サービスを開始しないロック機能を持っています。システム起動後はUSBロックキーは取り外すことが可能です。
※ USBロックキーには添付のUSBメモリー、およびメーカー製USBメモリー商品が利用できます。(セキュリティUSBメモリーを除きます。)

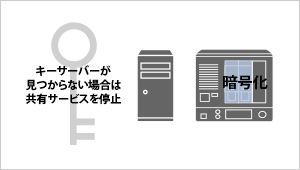

<キーサーバー機能でサーバーを鍵に>
USBロックキーだけでなく、特定のWindowsサーバーに「暗号鍵データ」を登録して鍵サーバーにすることも可能(キーサーバー機能)です。該当のサーバーがネットワーク上に見つからない場合には、共有サービスを停止します。
対応OS:Windows 8.1/8/7/Vista/XP/Windows Server 2012 R2/2012/2008 R2/2008/2003 R2/2003 SP1
商品スペック
筐体タイプ | 19インチラックマウント |
---|---|
搭載済ストレージ容量 | 24000GB |
最大ストレージ容量 | 24000GB |
ストレージインターフェース規格 | SATA |
ホットスワップ | 対応 |
RAID対応 | ソフトウェア |
RAID仕様 | 拡張ボリューム、RAID 0(ストライピング)、RAID 5(分散パリティ)、RAID 6(2重分散パリティ)※ 出荷時は拡張ボリュームに設定されています。 |
NIC仕様 | 1Gb(1000BASE-T/100BASE-TX/10BASE-T、Auto-MDI/MDIX対応) |
USB仕様 | USB 3.0コネクタ 背面×2、USB 2.0コネクタ 正面×1、背面×1 |
本体サイズ(H) | 44mm |
本体サイズ(W) | 430mm |
本体サイズ(D) | 488mm |
本体重量 | 10000g |
消費電力(稼働時) | 62W |
ファンコントロール | 搭載ファン 静音大型ファン×1、電源ファン×1、ファン制御 筐体内温度を検知して自動コントロール |
対応クライアントOS | Windows 8.1(32・64)/8(32・64)/7(32・64)/Vista(32・64)/Server 2012 R2/2012/2008/2008 R2/2003 SP1/2003 R2、Mac OS X 10.5-10.10 |
その他通信プロトコル | Windows TCP/IP、Macintosh TCP/IP |
バックアップソフト | クライアントバックアップソフト「Active Image Protector」 |
クラウドストレージ対応 | 対応 |
附属品 | LANケーブル×2、電源ケーブル(PSE適合品)、ロックキー×2、サポートCD、マスターキー保存用USBメモリー、ラックマウントレール一式、管理マニュアル、クライアントバックアップソフト「Active Image Protector」インストールCD、「Active Image Protector」取扱説明書(3L) |
