商品紹介

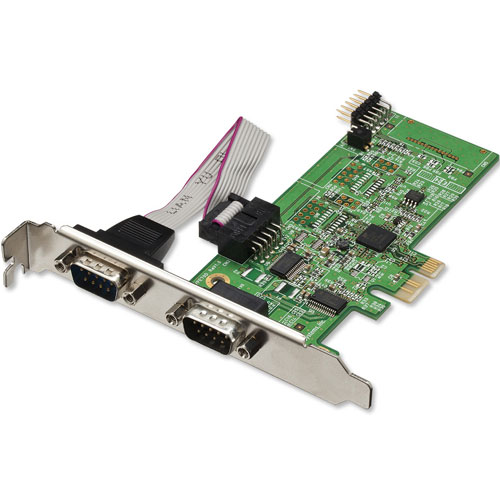

● COMポートとデジタルI/Oのマルチファンクションボード
● D-Sub 9ピンコネクタ搭載、サンプルソースコード添付
● DIOポートを搭載、サンプルソースコード添付
● 最大4枚まで識別可能
● ロープロファイルも対応
● 各ポートの最大DTE 通信速度921.6Kbps
● 静電気放電(ESD)保護機能搭載
● WindowsサーバOS対応
● ポートごとに送受信各256バイトのFIFOバッファー搭載
● 有害6物質不使用
商品スペック
バスインタフェース | PCI Express Rev.2.0 |
---|---|
シリアルコントローラ | メモリマップ方式 16550互換UART |
接続コネクタ | D-Sub 9ピン(オス)×2ポート、DIO(6bit)×1ポート |
RS-232C入出力レベル:【ドライバー】ハイレベル出力 : +5V(min)/+5.4V(TYP)、ローレベル出力 : -5V(min)/-5.4V(TYP) | |
【レシーバー】電圧レンジ | -15V~+15V |
通信方式 | 非同期通信 |
通信速度 | 300/600/1200/2400/4800/9600/19200/38400 /57600 |
/115200/230400/460800/921600bps | |
※実際に実行可能な最大通信速度はパソコンの仕様に依存します | |
通信パラメータ:スタートビット:1ビット | |
パリティビット | Even/Odd/None |
データビット | 7/8ビット |
ストップビット | 1/2ビット |
ドライバー・レシーバー | MAX3245ECAI+ / ICL3245ECAZ(または相当品) |
DIO入出力レベル | 0V~+3.3V(正論理) |
ボードID | REX-PCI60D/PE60D、REX-PCI64D/PE64D、REX-PCI70D/PE70D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。(4枚まで識別可能) |
静電気放電保護:気中放電:±15KV 接触放電:±8KV | |
伝送距離 | 15m以内 |
外形寸法 | 約119.91mm×58.91mm(突起部除く) |
重量 | 約65g(標準ブラケット使用時) |
電源電圧 | +3.3V(PCI Expressバスより供給) |
添付品 | PCI Expressボード本体(×1)、Low Profileブラケット (×2)、ソフトウェアCD-ROM、インストールガイド、保証書(1年) |
添付ソフトウェア | RS-232C通信サンプルプログラム、シリアル通信ドライバ、 ポート認識用サンプルプログラム、DIO制御サンプルプログラム |
対応機種 | PCI Expressスロットを装備したWindowsPC |
対応OS | Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、 Windows 2000 Server、Linux Ready! |
※Windowsは32ビット/64ビット両対応 |
