商品紹介
2本のツイストペアケーブルを使用して、ローカルとリモートユニットを接続
延長距離 - 40m(解像度1080ｐ)、60m(解像度1080i)※1、2
トランスペアレントUSB対応 - 全てのUSBフルスピードデバイス(12Mbps)に対応
HDMI(3D、Deep Color)、HDCP準拠 - 伝送速度最大2.25ギガビット
VE803は、1系統のHDMI信号を2本のツイストペアケーブルで最大60m延長できるHDMIエクステンダーです。解像度1080iの信号は60ｍ、1080pの信号は40ｍまで延長可能です。
本製品はユニット間で任意のUSBデバイスを延長設置させることができるUSBコネクターを搭載しています。このUSB機能はタッチパネル操作やファイル転送にも対応しているので、リモートディスプレイからローカルHDMIソースデバイスを操作したり、トランスミッターユニットからリモートディスプレイを操作したりすることができます。トランスミッターユニットが適切なソースデバイスに接続されると、USBケーブルから本ユニットに給電されるので、柔軟性と利便性がさらに増しました。
本製品はHDCPに準拠しており、どんな用途でも使用できる簡単で理想的なHDMIエクステンダーソリューションを提供しているため、交通センター、医療施設、ショッピングモール等でのタッチパネル操作やキオスク端末操作が必要な場所での使用に最適です。
商品スペック
| ・デバイス接続数 | - |
|---|---|
| ビデオ入力 | |
| ・インターフェース | - |
| ・インピーダンス | - |
| ・最大距離 | - |
| ビデオ出力 | |
| ・インターフェース | HDMIタイプA メス×1 |
| ・インピーダンス | 100 Ω |
| ・最大距離 | ディスプレイとの最大距離 2 m |
| オーディオ | |
| ・入力 | - |
| ・出力 | HDMIタイプA メス×1 |
| コネクター | |
| ・ユニット間 | RJ-45×2※1 |
| ・USBポート | USBタイプA メス×1 |
| ・電源 | DC電源ジャック×1 |
| ビデオ | |
| ・解像度/距離 | 最大1080p (40 m) |
| ・最大データ伝送速度 | 6.75 Gbps |
| ・最大ピクセルクロック | 225 MHz |
| ・規格準拠 | HDMI(3D、Deep Color)、HDCP1.4※2、※３ |
| ・最大距離 | 60m (1080i) |
| ・EDID設定 | デフォルト（プリセット） / バイパス※2、※3 |
| スイッチ | |
| ・選択 | - |

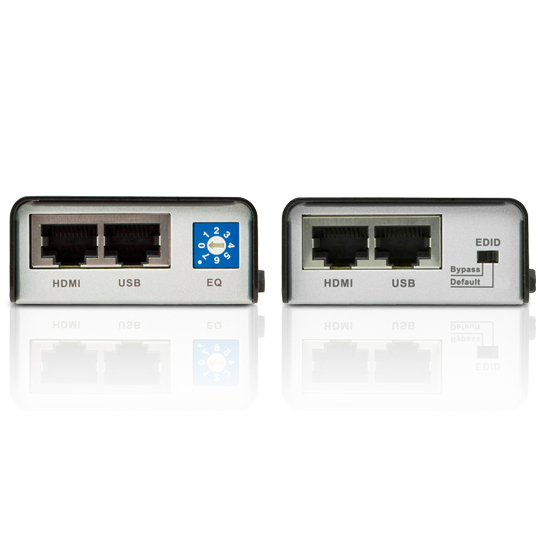

| ・EQスイッチ | EQ補正 ロータリーディップスイッチ×1 |
| LED | |
| ・ビデオ出力 | HDMI グリーン×1 |
| ・USB | グリーン×1 |
| ・電源 | グリーン×1 |
| 電源入力 | |
| ・電源アダプター | 型番 0AD8-0705-10EGまたは0AD8-0705-10MG |
| 入力 AC100V～240V 50/60Hz | |
| 出力 DC5V 1A | |
| ・消費電力 | DC5V 0.75W 14BTU |
| 動作環境 | |
| ・動作温度 | 0～50°C |
| ・保管温度 | -20～60°C |
| ・湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ・ケース材料 | メタル |
| ・重量 | 0.16 kg ( 0.35 lb ) |
| ・サイズ(W×D×H) | 90×58×24 mm |
| ・同梱品 | (VE803の同梱品) |
| 電源アダプター×1 | |
| USBケーブル(1.8m)×1 | |
| マウントキット×1 | |
| クイックスタートガイド×1 | |
| 対応ATEN製品 | |
| ・対応ケーブル | 《HDMIケーブル》 |
| 2L-7D02H-1 | |
| 《カテゴリ5eケーブル》 | |
| 2L-BU5Eシリーズ | |
| ・注意 | ※1 HDMI/USBポートはTMDS/DDCに対応し、ユニット間でHDMI/USB信号を送信します。 |
| ※2 デフォルト（プリセット）モードはHDCPコンテンツの出力に非対応となります。HDCPコンテンツの出力をする場合は、バイパスモードを選択してご利用ください。 | |
| ※3 デフォルト（プリセット）モードは非HDCPコンテンツの映像とステレオ音声の出力に対応しています。 |
