2系統への出力が可能に

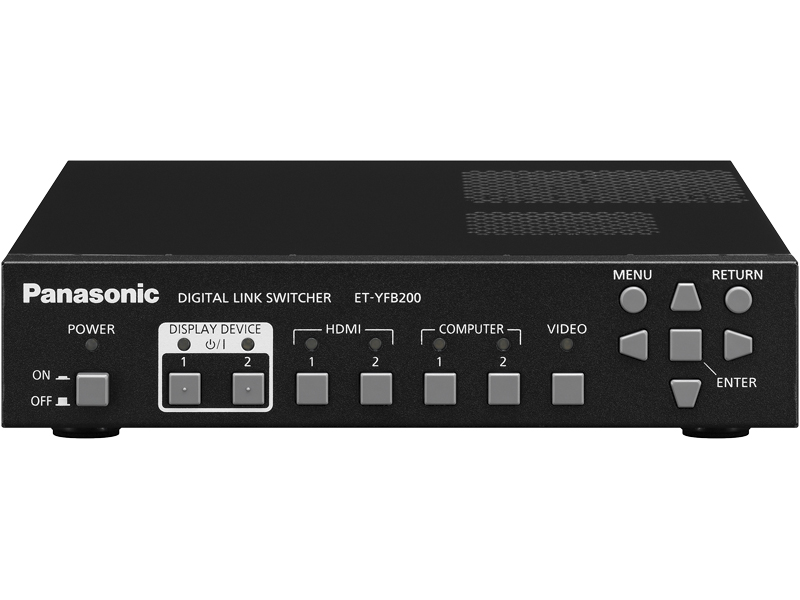

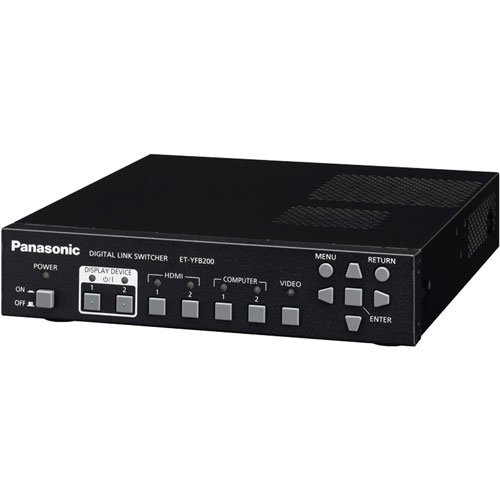

パナソニック ET-YFB200 [デジタルリンクスイッチャー]

※メーカー直送手配のため、納品先住所敷地内に駐車場（無料）が必要です。

¥134,286（税込）

送料無料！

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

オプションを追加で申し込む

３年間あんしん保証パックの追加[?］

型　番： ET-YFB200

詳　細：メーカーページへ

商品紹介

2系統への出力が可能に

デジタルリンク端子を2系統搭載。2台の映像表示機に映像/音声/制御信号を出力可能です。ソースの切り替えは、プロジェクターのリモコンでもスムーズに行え、利便性も高く、手軽にシステムアップが実現できます。

商品スペック

使用電源	DC16V（DC入力端子）
消費電力	32W［電源切時0.1W］（ACアダプターの消費電力を含む）
ACアダプター入力	AC100V、1.5A、50Hz/60Hz
ACアダプター出力	DC16V、3.75A
対応走査周波数 [HDMI信号入力時]	（水平）15.73kHz　（垂直）59.94Hz［525i（480i）］[1]、（水平）15.63kHz　（垂直）50Hz［625i（576i）］[1]、（水平）31.47kHz　（垂直）59.94Hz［525p（480p）］、（水平）31.25kHz　（垂直）50Hz［625p（576p）］、（水平）45.00kHz　（垂直）60Hz［750p（720）/60p］、（水平）37.50kHz　（垂直）50Hz［750p（720）/50p］、（水平）33.75kHz　（垂直）60Hz［1125（1080）/60i］、（水平）28.13kHz　（垂直）50Hz［1125（1080）/50i］、（水平）28.13kHz　（垂直）25Hz［1125（1080）/25p］、（水平）27.00kHz　（垂直）24Hz［1125（1080）/24p］、（水平）27.00kHz　（垂直）48Hz［1125（1080）/24sF］[2]、（水平）33.75kHz　（垂直）30Hz［1125（1080）/30p］、（水平）67.50kHz　（垂直）60Hz［1125（1080）/60p］、（水平）56.25kHz　（垂直）50Hz［1125（1080）/50p］（水平）15.6kHz～98.8kHz （垂直）24.0Hz～120.0Hz 表示可能解像度 VESA400（640×400ドット）～WUXGA（1920×1200ドット）ノンインターレース、VESA CVT-RB準拠ドットクロック周波数 25.0MHz～162.0MHz
対応走査周波数 [RGB信号入力時]	（水平）15.6kHz～98.8kHz （垂直）24.0Hz～120.0Hz （ドットクロック）13.5MHz～162.0MHz以下
対応走査周波数 [Y・PB(CB)・PR(CR) 信号入力時]	（水平）15.75kHz　（垂直）59.94Hz［525i（480i）］、（水平）15.73kHz　（垂直）60Hz［525i（480i）］、（水平）15.63kHz　（垂直）50Hz［625i（576i）］、（水平）31.50kHz　（垂直）60Hz［525p（480p）］、（水平）31.25kHz　（垂直）50Hz［625p（576p）］、（水平）45.00kHz　（垂直）60Hz［750（720）/60p］、（水平）37.50kHz　（垂直）50Hz［750（720）/50p］、（水平）33.75kHz　（垂直）60Hz［1125（1080）/60i］、（水平）28.13kHz　（垂直）50Hz［1125（1080）/50i］、（水平）28.13kHz　（垂直）25Hz［1125（1080）/25p］、（水平）27.00kHz　（垂直）24Hz［1125（1080）/24p］、（水平）33.75kHz　（垂直）30Hz［1125（1080）/30p］、（水平）67.50kHz　（垂直）60Hz［1125（1080）/60p］、（水平）56.25kHz　（垂直）50Hz［1125（1080）/50p］
対応走査周波数 [ビデオ信号入力時]	（水平）15.75kHz/15.63KHz（垂直）60Hz/50Hz〔NTSC/NTSC4.43/PAL/PAL60/PAL-N/PAL-M/SECAM〕
出力	（水平）45.00kHz　（垂直）60.00Hz［750（720）/60p］（水平）37.50kHz　（垂直）50.00Hz［750（720）/50p］（水平）67.50kHz　（垂直）60.00Hz［1125（1080）/60p］（水平）56.25kHz　（垂直）50.00Hz［1125（1080）/50p］（水平）27.00kHz　（垂直）24.00Hz［1125（1080）/24p］（水平）28.13kHz　（垂直）25.00Hz［1125（1080）/25p］（水平）33.75kHz　（垂直）30.00Hz［1125（1080）/30p］（水平）48.36kHz　（垂直）60.00Hz［XGA］（水平）49.70kHz　（垂直）59.81Hz［1280×800］（水平）47.71kHz　（垂直）59.79Hz［1366×768］（水平）65.22kHz　（垂直）60.00Hz［SXGA+］（水平）74.04kHz　（垂直）59.952Hz［WUXGA］[3][4]

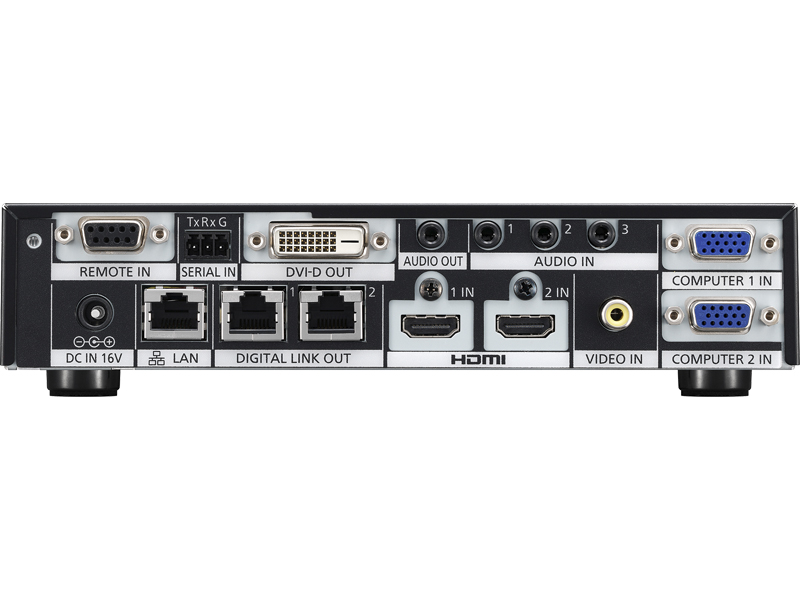

接続端子	HDMI入力端子(HDMI 19P）2系統　HDCP対応　Deep Color VGAサイズ（640ドット×480ドット）～WUXGAサイズ[3]（1920ドット×1200ドット）音声信号リニアPCM(サンプリング周波数 48kHz/44.1kHz/32kHz）コンピューター(RGB)1入力端子（高密度D-Sub 15P・メス型）1系統［RGB 信号/ Y・PB(CB)・PR(CR)信号/Y・C］コンピューター(RGB)2入力端子（高密度D-Sub 15P・メス型）1系統［RGB 信号/ Y・PB(CB)・PR(CR)信号］ビデオ入力端子（RCAピン） 1系統音声入力端子（L・R M3ジャック）3系統音声出力端子（L・R M3ジャック）1系統（可変）シリアル入力端子(3ピン 3.5mm着脱式端子台プラグ）　1系統　外部制御用（RS-232C準拠）リモート入力端子(D-Sub 9P・メス型）　1系統　外部制御用（接点制御） LAN端子(RJ-45)　1系統　ネットワーク接続用　100Base-TX/10Base-T デジタルリンク端子(RJ-45)　2系統　デジタルリンク接続用 DVI-D出力端子(DVI-D 24p)　1系統[5]
外形寸法 (幅×高さ×奥行)	210mm×44mm×250mm（コネクターなどの突起物含まず）
質量[6]	約1.3kg（ACアダプターを含まず）
環境条件	使用周囲温度 0℃～40℃[7] 使用周囲湿度 20％～80％（非結露）
付属品	ACアダプター…1個、ACアダプター抜け防止金具…1式、電源コード（2m）…1本、3ピン（3.5mm）用プラグ…1本、脚…4個、脚取り付け用ねじ…4本、ラック取り付け金具…2個、ラック取り付け金具…1個、皿ねじ…6個
	※1　ドットクロック周波数27 MHz（Pixel Repetition信号）のみ対応しています。
	※2　フレームロックには対応していません。
	※3　ロングリーチモードを持つ映像表示装置との接続であれば、最長150mまでの伝送が可能です。ただし、送信できる映像は、1080/60p（ドットクロック148.5MHz）以下の解像度に限られます。
	※4　VESA CVT-RB（Reduced Blanking）信号のみ対応しています。
	※5　3D信号には対応していません。
	※6　平均値です。各製品で異なる場合があります。
	※7　高地（海抜1,400m以上～2,700m未満）で使用する場合、使用周囲温度は0℃～35℃になります。海抜2,700m未満でご使用ください。
