商品紹介
1入力2分配 デジタルオーディオ出力付
解像度4K@60、HDCP 2.2に対応したHDMI映像・音声信号の分配器です。
フルハイビジョンの4倍の画素数となる高解像な4K@60映像信号を、全てのHDMI出力コネクタに分配することが可能です。また、全てのHDMI出力はHDCP 2.2に対応しています。
音声は、デジタル音声をアナログ音声に変換して出力することができます。
商品スペック
入力数 | 1系統 |
---|---|
出力数 | 2系統 |
入出力信号 | HDMI / DVI 1.0、TMDSシングルリンク、HDCP 1.4 / 2.2 対応 |

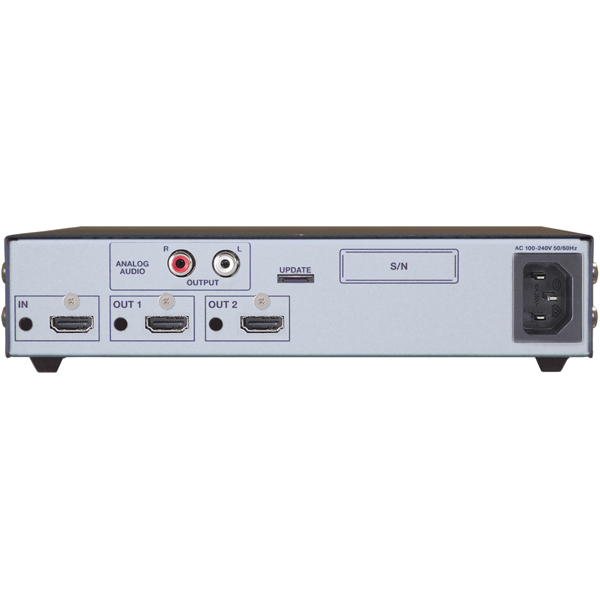

入出力コネクタ | HDMI TypeA (19ピン)・メス |
対応フォーマット | VGA ~ 4K、480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (注2) |
色深度 | 24 bit、30 bit、36 bit Deep Color (注3) |
ドットクロック | 25 MHz ~ 600 MHz |
TMDSデータレート | 0.75 Gbps ~ 18 Gbps |
TMDS | 25 MHz ~ 300 MHz |
プラグアンドプレイ | DDC2B対応(内蔵EDID / モニタからコピーしたEDID / 接続したモニタのEDID の中から選択可能) ※内蔵EDIDは最大解像度を選択可能です |
デジタル音声入出力 | |
●マルチチャンネルリニアPCM | 最大8チャンネル |
●サンプリング周波数 | 32 kHz ~ 192 kHz |
●量子化ビット数 | 16 bit ~ 24 bit |
●基準レベル | -20 dBFS |
●最大入出力レベル | 0 dBFS |
アナログ音声出力 | 1系統、ステレオL/R アンバランス信号、出力インピーダンス 75 Ω、基準レベル -10 dBu、最大出力レベル +10 dBu、コネクタ RCAピンジャック |
ケーブル最大距離 | |
●デジタル入力部 | 1080p@60 最大 40 m、4K@60 最大 12 m |
●デジタル出力部 | 1080p@60 最大 40 m、4K@60 最大 12 m |
機能 | アンチストーム、音声D / A変換、DDCバッファ搭載、入出力信号状態表示、コネクションリセット、キーロック |
その他仕様 | |
●電源電圧 | AC ~ 100 V - 240 V ±10 %、50 Hz / 60 Hz ±3 Hz |
●消費電力 | 約8 W |
●外形寸法 | 210 (W)×44 (H)×200 (D) mm (EIAハーフラック1U、突起物含まず) |
●質量 | 1.5 kg |
●温度 | 使用範囲 0 °C ~ +40 °C 保存範囲 -20 °C ~ +80 °C |
●湿度 | 使用範囲 20 % ~ 90 % (ただし結露なきこと) 保存範囲 20 % ~ 90 % (ただし結露なきこと) |
●付属品 | 電源コード (1.8 m)、コードクランプ×3、貼付ゴム足×4 |
