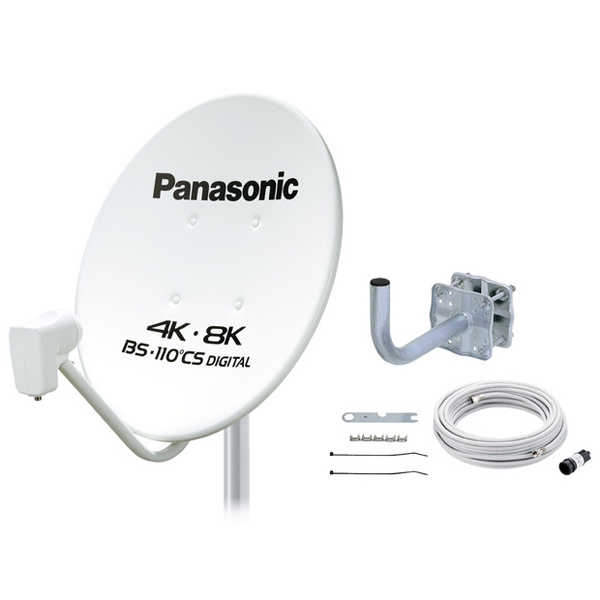

45型BS・110度CSアンテナ
従来の右旋に加えて伝送周波数帯域の高い左旋にも対応。4K/8K放送の認定規格SHマークを取得。低雑音コンバーター搭載により、ノイズを抑えより鮮明な映像を再現。
商品スペック
受信周波数範囲 | 11.71GHz~12.75GHz(右旋円偏波)、11.73GHz~12.73GHz(左旋円偏波) |
---|---|
ローカル周波数 | 10.678GHz(右旋円偏波)、9.505GHz(左旋円偏波) |
受信偏波 | 右旋円偏波/左旋円偏波 |
アンテナ口径 | 45cm |
性能指数(G/T) | |
●BS | 14.8dB/K(標準) |
●CS | 15.2dB/K(標準) |
アンテナ利得 | |
●BS | 33.9dBi(標準) |
●CS | 34.3dBi(標準) |
雑音指数 | 0.45dB(標準) |
位相雑音特性 | 1kHzオフセット時 -80dBc/Hz(標準) |
出力周波数 | 1,032~2,072MHz(右旋円偏波)、2,224~3,224MHz(左旋円偏波) |
コンバーター総合利得 | 53dB(標準) |
出力構造 | 75Ω(F型接栓) |
耐風速 | 60m/s(破壊風速) |
電源 | DC13.2~16.5V(接続している受信機器よりケーブルに重畳) |
消費電力 | 2.4W以下(DC15V入力時) |
適合ポール径 | φ25~φ49mm |
仰角調整範囲 | 23°~68°(同梱のベランダ・壁面取付金具取付け時) |
本体寸法 | 幅46.7cm×高さ55.9cm×奥行70.4cm ※同梱の取付部材を取り付けた状態での最大寸法(アンテナ仰角が40°) |
本体質量(約) | アンテナ部 1.4kg、アンテナ取付部材 1.8kg |
付属品 | 固定バンド2本, ステップル5個, スパナ1, 六角組ボルト4, 防水キャップ1個, 取扱説明書, ベランダ・壁面取付金具1, 押え金具1, 接栓付同軸ケーブル(15m)1 |
