エーディテクノ RS_16X16 [3G-SDI対応ルーティングスイッチャー 16入力16出力モデル]

商品紹介

SDIルーティングスイッチャー
本体前面ボタンやリモートコントロールにより、SDI信号を切替・出力します。
各SDI入出力に対応したLEDボタンを本体前面に搭載しており、ON/OFF操作が視覚的に分かりやすく、スイッチング操作もスピーディーに行えます。

SD・HD・3G-SDI/ DVB-ASI/ リファレンス（BB、Tri）入力対応
SD/HD/3G-SDIのマルチフォーマットSDI及びDVB-ASIに対応。フォーマットの異なる信号を入力した場合でも、入力信号フォーマットを自動認識しリクロック出力します。また、リファレンス入力はTriとBB信号に対応します。

RS-422、LANリモートコントロール機能
RS-422またはLANを利用しての外部制御に対応。離れた場所にあるPCからコマンドを送信して、スイッチング制御が可能です。*1) *2)
＊1) RS-422制御は、別途市販品のUSB toRS-422（RJ45）変換機器及び推奨ソフトウェアが必要です
＊2) LAN制御は、専用ソフトウェアが必要です

ボタン操作ロック機能、プリセットメモリ機能（最大4メモリ）
意図しないボタン操作による運用ミスを防ぐため、前面LEDボタンの操作ロック機能を搭載。
また、全入出力端子の組み合わせを保持するプリセットメモリ機能を搭載。最大4メモリまで保存・呼び出しが可能です。プリセットメモリの保存と呼び出しは、本体前面のLEDボタンで行います。頻繁に利用する入出力の組み合わせを保持する事で、運用時の利便性・操作性が向上します。

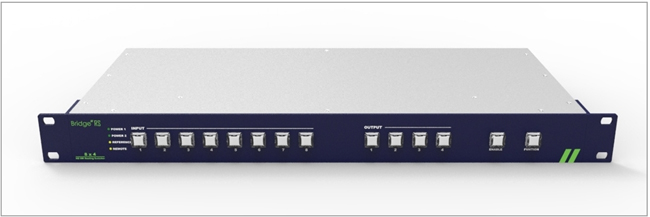

19インチラックマウント対応（1Uサイズ）
EIA規格の19インチラックマウントに対応しており、高さ１Uサイズにて取付けが可能です。

抜け防止DCコネクタと、電源二重化に対応

「RS_16X16」は、DC電源コネクタに抜け防止機構を採用。不用意な電源ケーブル抜けを防ぎます。 また、DC電源コネクタを2口搭載しており、デュアル電源に対応。片側のACアダプターから電源給電が出来ない等の事故が発生しても、もう一方のACアダプターから電源が継続供給される事で安定運用が行えます。各ACアダプターからの給電状況は本体前面のステータスLEDにて一目で確認できます。

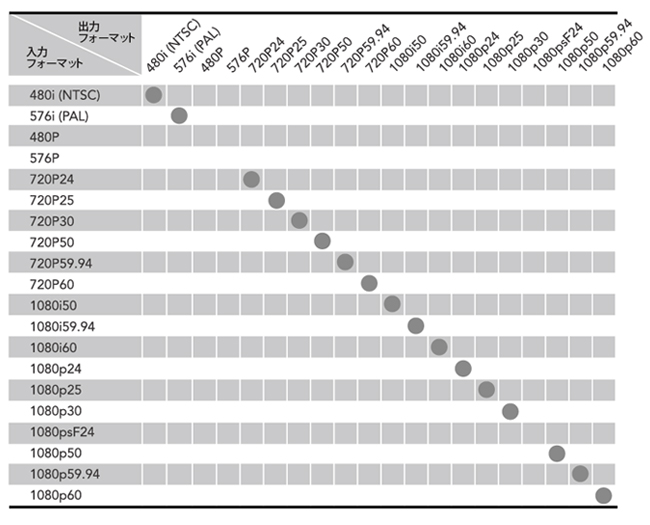

■入出力対応フォーマット

　*丸印の無いフォーマットはサポートしておりません。

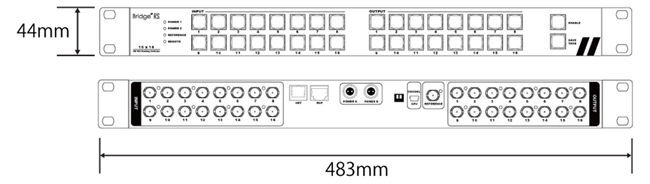

■製品展開図

商品スペック
