独自の3層構造被覆で耐圧壊2000N・耐引張800N対応

エーディテクノ AHG-010M [18Gbpsフルスペック対応高強度光ファイバ脱着式HDMIケーブル 10m]

¥31,350（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： AHG-010M

発売日： 2020年06月26日

詳　細：メーカーページへ

商品紹介

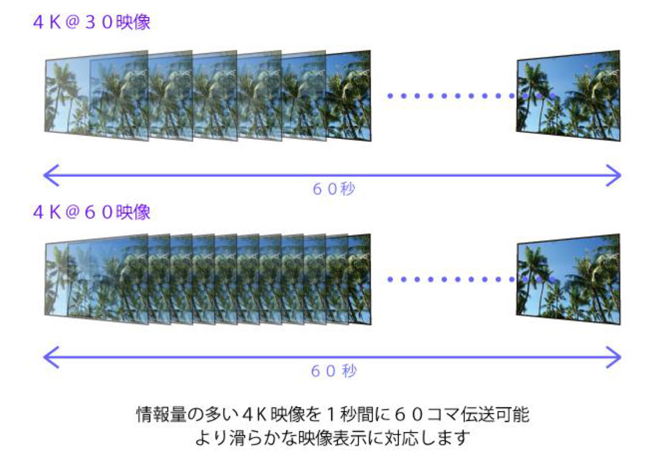

最大4K UHD@60 4:4:4（18Gbps）対応

最大伝送帯域が18Gbpsの為、4KUHD@604:4:48bitの信号の伝送が可能です。

HDCP(2.2/1.4)/HDR/CEC/ARC対応
HDCP（2.2/14）やHDR、CECに対応するほか、50mまではARCにも対応します。※1)

独自の3層構造被覆により高強度かつ高い柔軟性
ケーブル被覆は3層構造になっており、ステンレス鋼（高強度・高耐圧）、ケブラー®（高強度・高耐熱）、TPU（柔軟・耐摩耗・耐引張）の順番に光ファイバと銅線を覆っております。この独自構造により、短時間であれば最大2000N(203.9kgf)の圧力に耐える優れた圧壊強度と、最大800N(81.6kgf)の高い引張強度を持ちながら、瞬間的に許容曲げ半径10㎜に耐えれる柔軟性を実現。※2) ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。

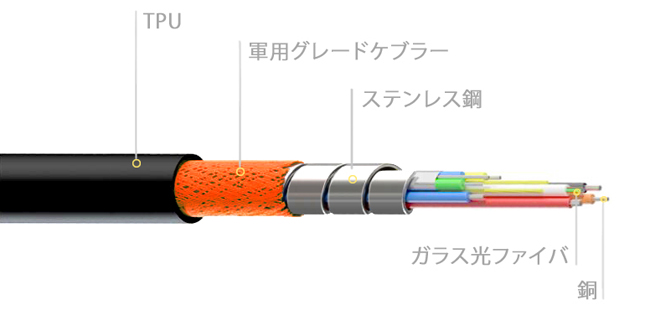

螺旋構造のステンレス鋼、防弾チョッキにも使われる軍用グレードケブラー®、柔軟で伸びが良いTPUの3層構造

脱着式コネクタ採用
接続端子には脱着式を採用し、付属コネクタHDMIタイプA端子と脱着時コネクタHDMIタイプD端子が使用可能。脱着時コネクタの最大寸法は14.6㎜と極細仕様となっており、通常のHDMIケーブル等の配管が難しい場所や内径22㎜のCD管/PF管等でも配管しやすい設計となっております。※3)

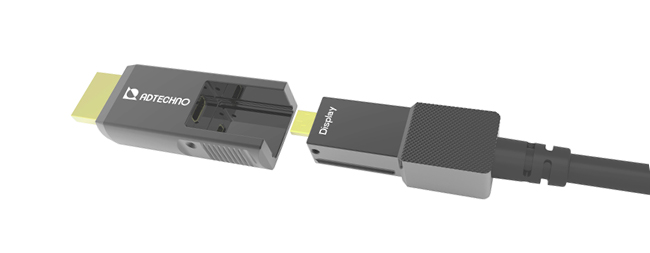

脱着時はHDMIタイプDコネクタ

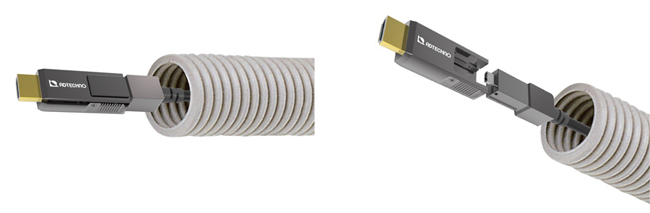

配管しやすい設計

優れた電磁両立性
メタル筐体を採用したコネクタ部は電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。※4)

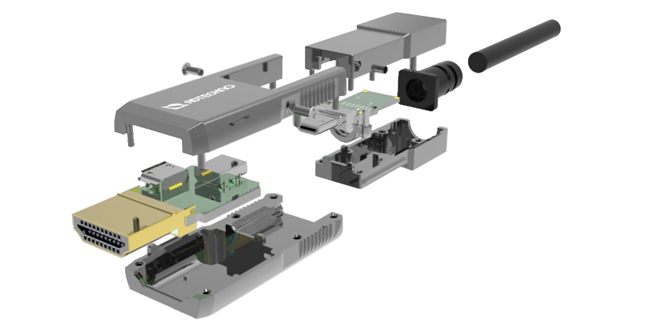

メタル筐体により電磁両立性を高めた設計に

最長100m映像伝送可能・機器間での電力不足対策用USB給電ポート搭載

電源供給なしで最長100mまで信号伝送が可能ですが、接続機器の電力が不安定な場合に備え端子の両端にそれぞれ給電用のMicro USBポートを搭載しております。万一、ケーブルのみで正常伝送ができない場合でも、USB給電をすることで正常な伝送を可能にします。※5)

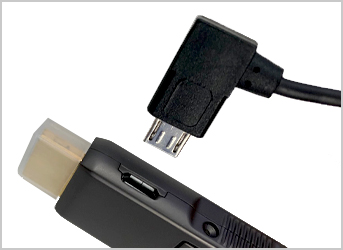

送受信両側にそれぞれ給電ポートを搭載

商品スペック

長さラインナップ(m)	10
コネクター	ソース側→HDMI タイプA/ HDMIタイプD（脱着時）、ディスプレイ側→HDMI タイプA/ HDMIタイプD（脱着時）
コネクタ最大幅	20.5mm（HDMIタイプAコネクタ装着時）
コネクタ脱着後最大幅	14.6mm（HDMIタイプDコネクタ時）
ケーブルタイプ	アクティブ→GOF4、銅線7
最大伝送速度	18Gbps
HDCP	対応（2.2/ 1.4）
HDR	対応
CEC	対応
ARC	対応 ※1)
外部電源	Micro USBポート
最大消費電力	0.25W
カラー	ケーブル→黒/ コネクタ部→グレー
ケーブル外皮	3層構造（ステンレス鋼/ケブラーR/TPU）
ケーブル直径	5.8mm±0.2mm
ケーブル許容曲げ半径	常設→20mm/瞬間→10mm
ケーブル圧壊強度	常設→1000N(102kgf)/瞬間→2000N(203.9kgf)
コネクタ許容張力	常設→400N(40.8kgf)/瞬間→800N(81.6kgf)
ケーブル方向性	あり
最大解像度	4KUHD@60 4対4対48bit
動作温度/保存温度	0°C～50°C/ -40°C～70°C
動作湿度/保存湿度	10～80%
付属品	HDMI タイプA x2（装着済み）/ USB給電ケーブル（Micro B?A）x 2本
保証期間	1年間(コネクタ部分内部ICチップのみ)
認証	FCC/CE/ RoHS
※1) ARCは50mまで対応です。
※2) 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※3) Φ20mm以上での配管通線を推奨します。配管を通すときはが露出しないように細心の注意を払ってください。
※4) メタル筐体の特性を示すもので、ノイズフリーを保証するものではありません。
※5) 接続機器の電力不足や不安定な場合に補助的に電力を供給します。全ての機器との動作を保証するものではありません。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
※ ケブラーRは、米国デュポン社の関連会社の商標あるいは登録商標です。
