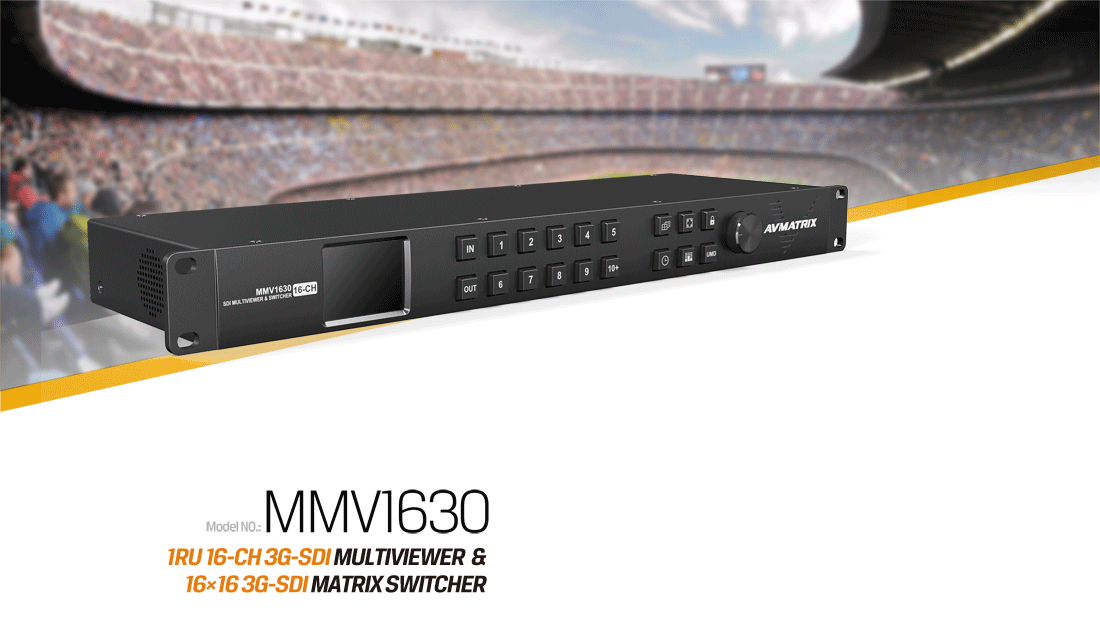

切替可能な2つのモード：マルチビューワーとマトリックススイッチャー

エーディテクノ AVMATRIX MMV1630

¥256,080（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

オプションを追加で申し込む

３年間あんしん保証パックの追加[?］

型　番： MMV1630

発売日： 2020年10月28日

詳　細：メーカーページへ

商品紹介

切替可能な2つのモード：マルチビューワーとマトリックススイッチャー
SDI 16入力16出力
マルチビュー用2系統SDI出力と1系統HDMI出力
20種類のマルチビューパターン
3G/HD/SD-SDI マルチフォーマット対応
オーディオレベルメータ/タイムコード/UMD/入力信号フォーマット情報表示機能
アップ/ダウンスケーリング出力対応（※マルチビューワーモード時のみ）
SDIエンベデッドオーディオ対応
1U EIAラックマウント
多彩なコントロール方法：LAN/RS-422
ネジロック式DCコネクタと2系統電源入力（電源冗長化）

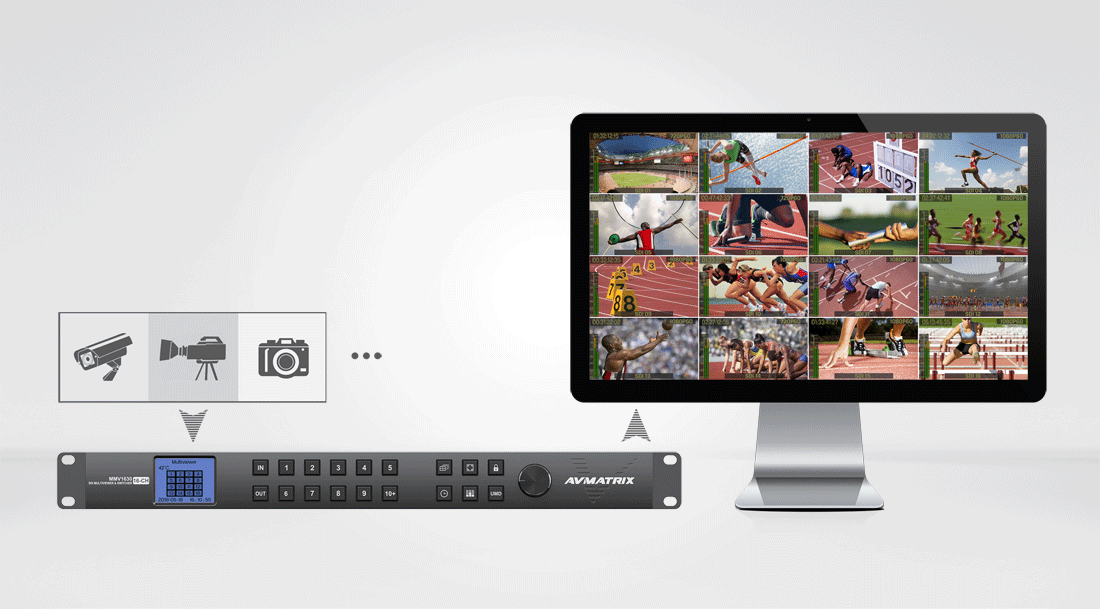

MODE 1：16CHマルチビューワー

最大16系統までのマルチフォーマットSDI入力に対応。ソース選択や画面分割方法を含め計20種類のパターンから選択した表示内容をSDIとHDMIの計3系統から音声と映像をマルチビュー画面出力

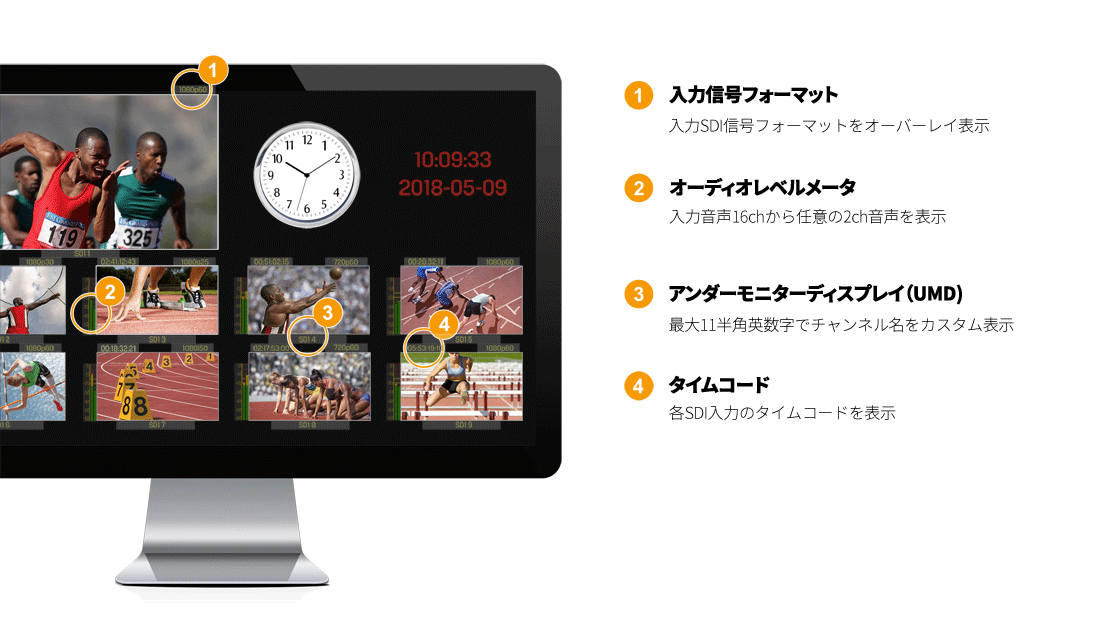

オーバーレイ

各入力信号への情報のオーバーレイはそれぞれ個別にオン／オフ設定

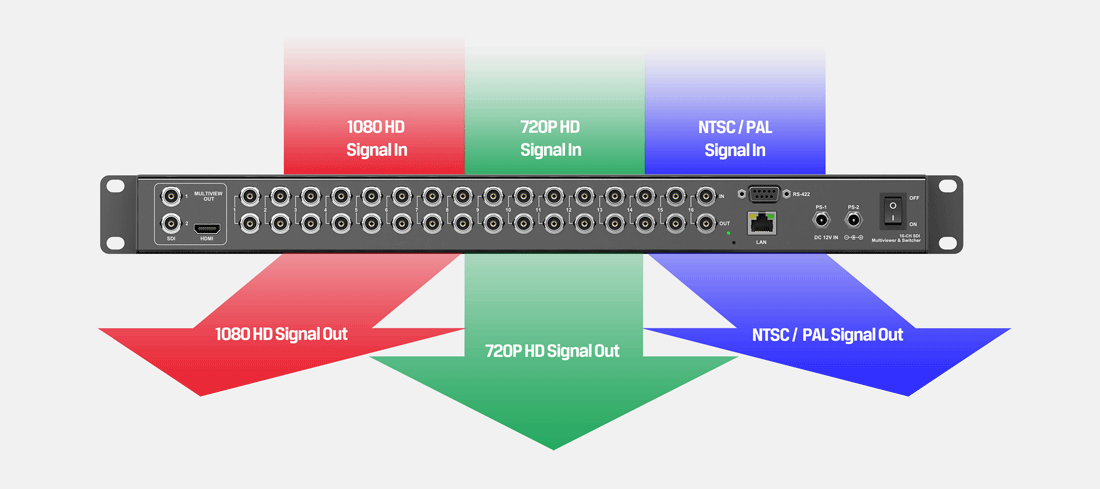

MODE 2：16入力16出力マトリックススイッチャー

スイッチャーモードでは入力された各信号を任意の出力端子に切替・出力

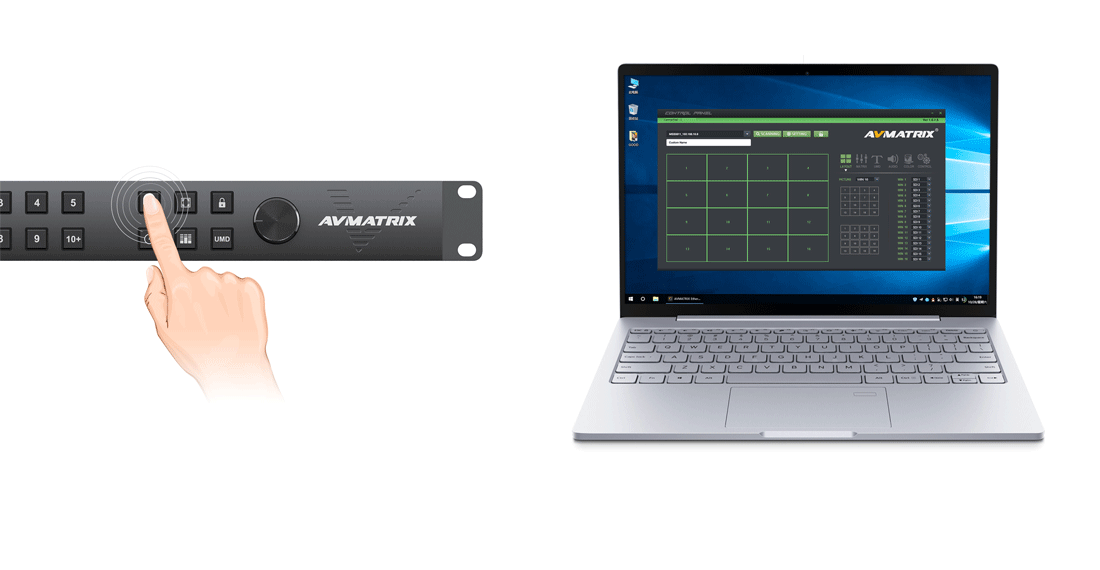

多彩なコントロール方法

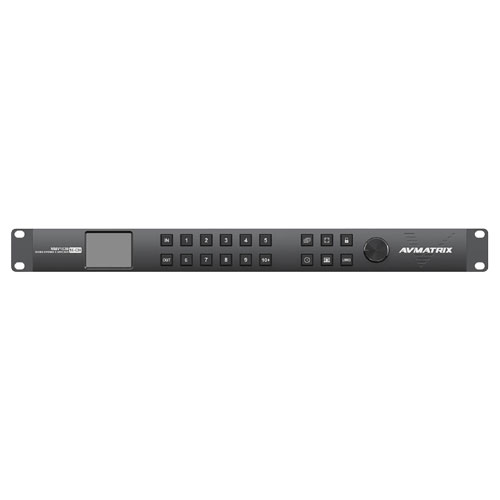

メニュー操作ボタンや信号切替状況確認用2.2インチLCDディスプレイを備えたエレガントなメタルフロントパネルでデザイン性と実用性を両立。フロントパネルでの操作の他、PCソフトウェアやRS-422経由での切り替えやコントロールが可能

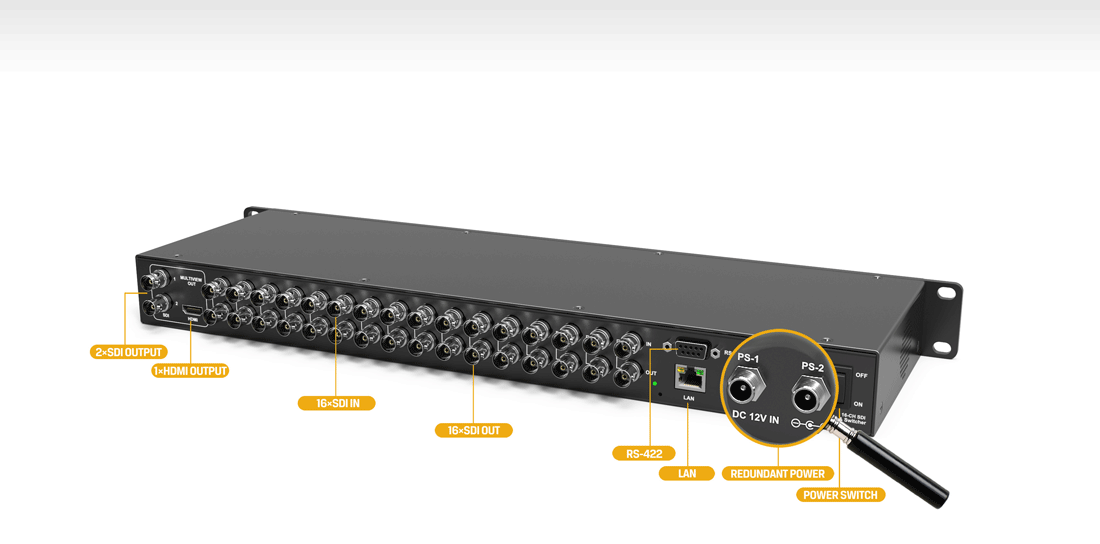

コンパクトデザイン＆2系統電源入力

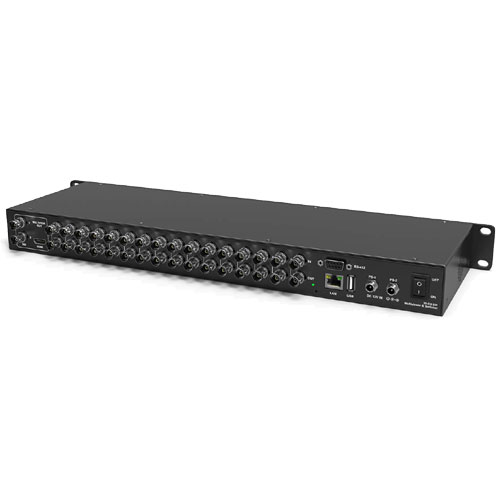

広範囲電圧に対応したネジロック式のDC入力端子を2系統搭載し、万一の断電やアクシデントに備えた冗長化設計。1UサイズでのEIAラックマウントに対応したコンパクトデザイン

商品スペック

マルチビューワーモード
入力端子	3G/HD/SD-SDI（75Ω）x 16
LOOP出力端子	3G/HD/SD-SDI（75Ω）x 16
出力端子	SDI x 2 / HDMI x 1
SDI入力フォーマット	(HD) 1920×1080p 60/59.94/50/30/29.97/25/24/23.98、(HD) 1920×1080PsF 30/29.97/25/24/23.98、(HD) 1920×1080i 60/59.94/50、(HD) 1280×720p 60/59.94/50、(HD) 1280×720p 30/29.97/25/24/23.98、(SD) 625i 50、(SD) 525i 59.94
SDI/HDMI出力フォーマット	1080p 60/50/30/25/24、1080i 60/50、720p 60/50
SDI準拠規格	SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 352M、SMPTE 424M
カラースペース	YUV 4対2対2 / YUV 4対4対4 / RGB 4対4対4 (SDI入力)、YUV 4対2対2 (マルチビュー出力)
マトリックススイッチャーモード
入力端子	3G/HD/SD-SDI（75Ω）x 16
出力端子	3G/HD/SD-SDI（75Ω）x 16
SDI入出力フォーマット	(2K) 2048×1080p 30/29.97/25/24/23.98、(2K) 2048×1080PsF 30/29.97/25/24/23.98、(HD) 1920×1080p 60/59.94/50/30/29.97/25/24/23.98、(HD) 1920×1080PsF 30/29.97/25/24/23.98、(HD) 1920×1080i 60/59.94/50、(HD) 1280×720p 60/59.94/50、(HD) 1280×720p 30/29.97/25/24/23.98、(SD) 625i 50、(SD) 525i 59.94
SDI準拠規格	SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M、DVB-ASI
カラースペース	YUV 4対2対2 / YUV 4対4対4 / RGB 4対4対4 (10bit,12bit) / XYZ 4対4対4 (12bit)
コントロール	フロントパネルボタン/LAN/RS-422
電源:入力:ネジロック式DCコネクタ
入力電圧	DC 12 ～ 24V
消費電力	最大36W
寸法	443.5 x 44 x 140mm
重量	約2,200g
動作温度	0～60℃
保存温度	-30～70℃
動作／保存湿度	0～90%*結露なきこと
付属品	ACアダプター x 2 / 電源コード x 2 / RS-422コネクタ x 1 / 保証書
認証	FCC / CE / RoHS / PSE（ACアダプターのみ）
保証期間	ご購入から3年間
