最大WUXGA解像度を電源供給なしで最長100m伝送

エーディテクノ ADG-100M [シングルリンク対応高強度アクティブ光ファイバDVI-Dケーブル 100M]

¥106,040（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： ADG-100M

発売日： 2020年11月11日

詳　細：メーカーページへ

商品紹介

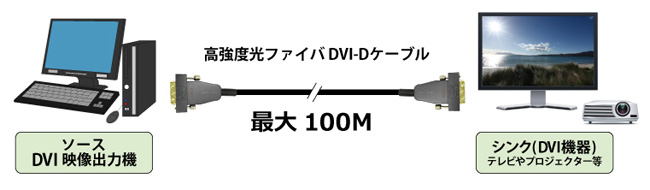

最大WUXGA解像度を電源供給なしで最長100m伝送

最大WUXGA解像度（1920x1200）までのDVI-D信号を電源供給なしで最長100mまで伝送することが可能です。※1)

独自の4層構造被覆により高強度かつ高い柔軟性
ケーブル被覆は4層構造になっており、耐ノイズ用の編組銅線シールド、ステンレス鋼（高強度・高耐圧）、ケブラー®（高強度・高耐熱）、TPU（柔軟・耐摩耗・耐引張）の順番に光ファイバと銅線を覆っております。この独自構造により、短時間であれば最大2000N (203.9kgf)の圧力に耐える優れた圧壊強度と、最大800N (81.6kgf)の高い引張強度を持ちながら、瞬間的に許容曲げ半径10㎜に耐えれる柔軟性を実現。※2)　ケーブルが踏まれたり、引っ張られたりしてしまうことの多い現場や設備などでも信号・機能を損なわずに維持します。

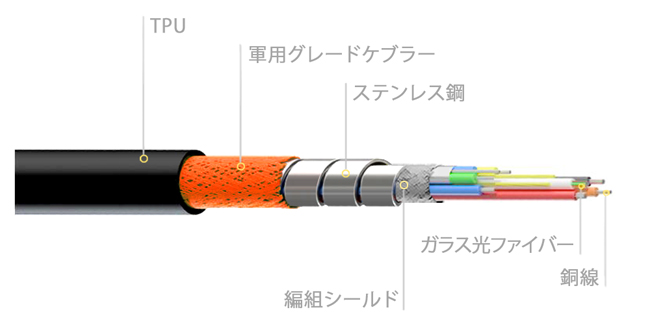

耐ノイズ用の編組シールド、螺旋構造のステンレス鋼、防弾チョッキにも使われる軍用グレードケブラー®、柔軟で伸びが良いTPUの4層構造

優れた電磁両立性
メタル筐体を採用したコネクタ部は電磁両立性に優れ、外来ノイズの干渉を受けにくく、本体からのノイズ発生も最小限に抑えます。また、ケーブル内部の銅線・ファイバ線には編組銅線シールドを被せており、ケーブル自体の耐ノイズ性も向上させているので、ノイズ対策が必要な現場や医療用機器などにも最適です。※3)

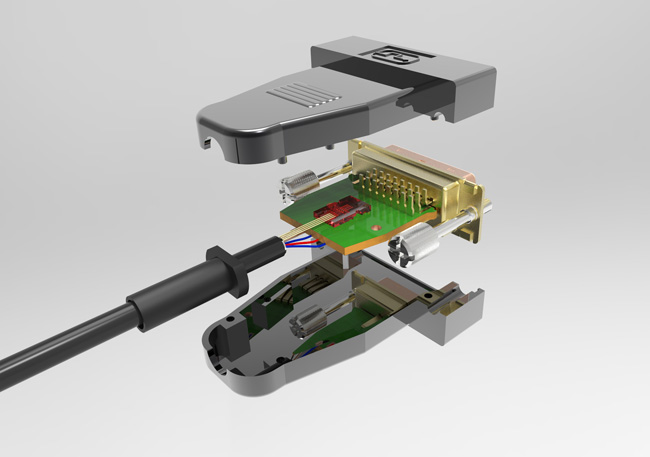

メタル筐体により電磁両立性を高めた設計に

使用シーン・用途
医療機器、FA機器、組込機器、サーバールーム、映像制作スタジオなど、ケーブル断線等による接続エラーとノイズを避ける必要がある様々な場面にてご利用いただけます。

コネクター	ソース側→DVI-D、ディスプレイ側→DVI-D
コネクタ最大幅	39mm
ケーブルタイプ	アクティブ→GOF 4、銅線 5
伝送モード	シングルリンク
HDCP	対応（パススルー）
外部電源	-
最大消費電力	0.28W
カラー	ケーブル→黒/ コネクタ部→グレー
ケーブル外皮	TPU
ケーブル被覆構造	4層構造（編組シールド/ステンレス鋼/ケブラーR/TPU）
ケーブル直径	6.0mm ±0.2mm
ケーブル許容曲げ半径	常設→20mm/瞬間→10mm
ケーブル圧壊強度	常設→1000N(102kgf)/瞬間→2000N(203.9kgf)
コネクタ許容張力	常設→400N(40.8kgf)/瞬間→800N(81.6kgf)
ケーブル方向性	あり
最大解像度	1920x1200 60Hz
動作温度/保存温度	0℃～50℃ / -40℃～70℃
動作湿度/保存湿度	10～80%
付属品	-
保証期間	1年間(コネクタ部分内部ICチップのみ)
認証	FCC/CE/ RoHS
※1) 全ての機器との動作を保証するものではありません。ソース機器側の電力が不足した場合や不安定な場合、正しく動作しない可能性があります。
※2) 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※3) メタル筐体及びケーブルの特性を示すもので、ノイズフリーを保証するものではありません。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※ケブラーRは、米国デュポン社の関連会社の商標あるいは登録商標です。
