商品紹介
1心・2心、マルチモード・シングルモード対応
1心・2心、マルチモード・シングルモードの光ファイバーケーブルに対応し、お客様の光ファイバーに最適な製品を選択いただけます。
スマートミッシングリンク(SML)機能
一方の10/100/1000BASE-Tポートのリンクが切断された場合、対向接続されたMMC200シリーズ・MMC2000シリーズの10/100/1000BASE-Tポートのリンクも自動的に切断します。
光ポートのリンクが切断された場合は、自機および対向機の10/100/1000BASE-Tポートのリンクを自動的に切断します。
10/100/1000BASE-Tポートのリンク障害を検出した際には対向機の10/100/1000BASE-TポートLEDと光ポートLEDが点滅し、光ポートのリンク障害を検出した際には10/100/1000BASE-TポートLEDが点滅します。

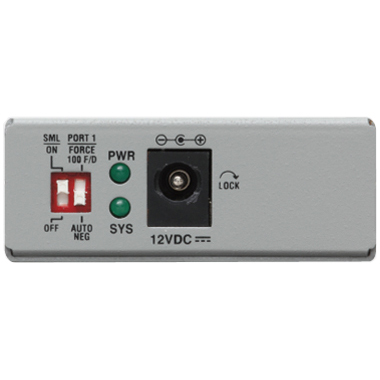

この機能はSML切替スイッチによってON/OFFの設定が可能です。
通信状況が一目で分かるLED表示
10/100/1000BASE-Tポート、光ポート、スマートミッシングリンク機能の状態をLED表示でモニター可能です。
豊富なラインナップ
SC/ST/LCのコネクターの直収モデルに加え、SFPモジュールを組み込むAT-MMC2000/SPをラインナップしています。最大伝送距離550m~80kmの幅広い範囲から選択可能です。
オートネゴシエーション機能
10/100/1000BASE-Tポートはオートネゴシエーションでリンクを確立します。通信速度は10/100/1000Mbps、通信モードはFull Duplex/Half Duplexをサポートします。また、DIPスイッチによりオートネゴシエーション機能を無効(100M Full Duplex固定)にすることもできます。
超小型サイズ、簡単設置
外部電源モデルで超小型、軽量設計です。別売のマグネット(マグネットシートS)を使用して簡単に設置することができます。
消費電力を削減し環境に配慮
運用面における総保有コスト、環境面におけるCO2排出量の削減を実現します。データセンターなどの同一拠点で複数台を設置する際に大きな効果を発揮します。
商品スペック
準拠規格 | IEEE 802.3az 10BASE-Te、IEEE 802.3u 100BASE-FX(PMD部を除く)、100BASE-TX、IEEE 802.3ah 100BASE-BX、IEEE 802.3z 1000BASE-SX/LX、IEEE 802.3ab 1000BASE-T、IEEE 802.3ah 1000BASE-BX10、IEEE 802.3x Flow Control、IEEE 802.3az Energy-Efficient Ethernet |
---|---|
適合規格 | CE、【EMI規格】VCCI クラスA、【安全規格】UL60950-1, CSA-C22.2 No.60950-1、EU RoHS指令 |
通信速度 | 10/100/1000Mbps |
ポート | 10/100/1000BASE-T(RJ-45コネクター)×1、オートネゴシエーション、100M Full固定設定、MDI/MDI-X自動認識 |
1000Mbps光(2連LCコネクター)×1、オートネゴシエーション | |
中心波長 | 850nm |
送信光レベル | -9.5~-4dBm |
受信光レベル | -17~0dBm |
許容損失 | 7.5dB |
最大伝送距離 | 550m |
使用ケーブル | 【10BASE-Te/100BASE-TX】UTPカテゴリー5以上、【1000BASE-T】UTPエンハンスド・カテゴリー5以上、【100Mbps光/1000Mbps光】マルチモード光ファイバー |
切替スイッチ | 【SML切替】スマートミッシングリンク機能の有効/無効の切り替え(出荷時有効) |
【オートネゴシエーション切替】10/100/1000BASE-Tポートのオートネゴシエーション有効/無効(100BASE-TX Full Duplex固定)の切り替え(出荷時有効) | |
定格入力電圧 | AC100-240V |
入力電圧範囲 | AC90-264V |
定格周波数 | 50/60Hz |
定格入力電流 | 0.5A |
最大入力電流(実測値) | 0.05A |
平均消費電力 | 1.9W(最大 2.3W) |
平均発熱量 | 6.9kJ/h(最大 8.4kJ/h) |
動作時温度 | 0~50℃ |
動作時湿度 | 5~90%(結露なきこと) |
保管時温度 | -30~70℃ |
保管時湿度 | 5~95%(結露なきこと) |
外形寸法(W×D×H) | 55×102×21mm |
質量 | 【本体】200g、【ACアダプター】110g |
