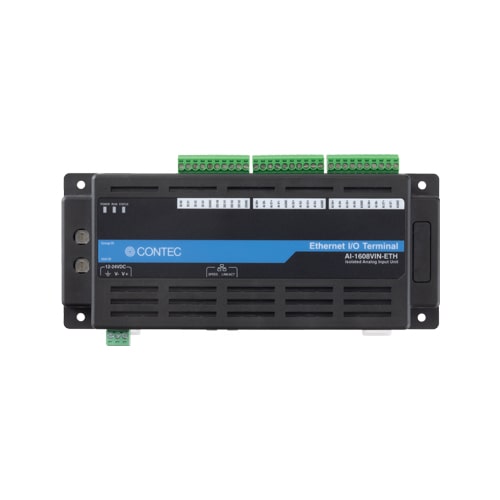

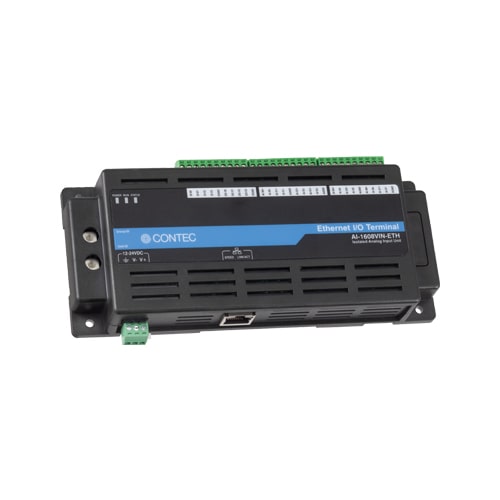

コンテック AI-1608VIN-ETH [アナログ入力ユニット絶縁型(±10V 電圧入力)]

¥63,800（税込）

送料無料！

参考価格：¥75,900

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： AI-1608VIN-ETH

詳　細：メーカーページへ

商品紹介

概要・特長

本製品は、アナログ入力機能を搭載したEthernet対応のユニットです。設置場所を選ばないコンパクト設計(188.0(W)×78.0(D)×30.5(H)mm)で、床面や壁面への設置およびDINレール取り付け機構により盤内や装置内への設置が容易に行えます。Windows/Linux に対応したデバイスドライバを用意しています。8chの16bitアナログ入力とデジタル入出力(各4点)を搭載し、これら機能とパソコン間を絶縁したタイプです。アナログ入力は差動入力に対応していますので、信号源との電位差が生じても正確な計測ができます。入力レンジは電圧入力バイポーラ±10V に対応しています。

●高精度アナログ入力(電圧入力)8ch, デジタル入出力各4点搭載
アナログ入力(10μsec/ch, 16bit, 8ch)、デジタル入出力(入力：TTLレベル4点、出力：オープンコレクタ4点)を搭載しています。アナログ入力は、差動入力、電圧入力バイポーラ±10V に対応しています。

●各種トリガ条件、クロックによるサンプリングが可能
サンプリングの開始・終了は、ソフトウェア、レベル比較、外部(外部から入力した制御信号のタイミング)の各種トリガにより行えます。サンプリング周期は、内部クロック(ボードに搭載されている高精度タイマ)、外部クロック(外部から入力した制御信号)から選択できます。

●デジタルアイソレータによるバス絶縁、デジタル出力にオープンコレクタ出力を採用
デジタルアイソレータによりアナログ入力およびデジタル入出力とパソコン本体を絶縁しているため、パソコン本体への耐ノイズ性を向上させています。デジタル出力にオープンコレクタ出力を採用することにより、外部装置側の電源によってTTLや12-24V 電源での出力が可能になります。

●12 - 24VDCのワイドレンジ電源に対応
12 - 24VDCのワイドレンジ電源に対応しており、さまざまな電源環境で使用可能です。また、電源コネクタにフレームグランド(FG)端子を装備しています。

●Ethernet ベースのアナログ入力として使用可能
アナログ入力のコントロールは、Ethernetを介して行うため、遠隔監視が容易に行えます。

●Windows/Linux に対応したデバイスドライバを用意
メーカーWeb サイトで提供しているデバイスドライバAPI-TOOLを使用することで、Windows/Linux の各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。

商品スペック

シリーズ	PC-HELPER LAN type X
バス仕様	Ethernet
サイズ	Nタイプ
使用コネクタ	3x 3.5㎜ピッチ　10-ピン　2ピース端子台
＜アナログ入出力＞
入力チャネル数	差動 8-ch
入力レンジ	±10V
ADC 分解能	16-bit
サンプリングレート	10μsec/ch (max.)
入力バッファメモリ	8k Word
出力チャネル数	-
出力レンジ	-
DAC 分解能	-
アップデートレート	-
出力バッファメモリ	-
＜デジタル入出力＞
入力点数	4点
出力点数	4点
双方向点数	-
応答速度 (入力)	-
応答速度 (出力)	-
動作電圧 (入力)	5VDC-TTL
動作電圧 (出力)	5VDC-TTL
入力回路	非絶縁TTLレベル入力 (負論理)
出力回路	非絶縁TTLオープンコレクタ出力 (負論理)
内蔵電源	-
対応OS	Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Linux
