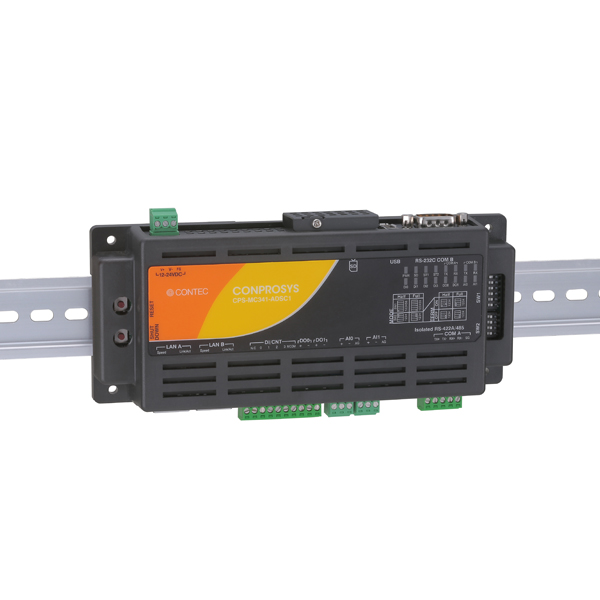

コンテック CONPROSYS CPS-MC341-ADSC1-931 [M2Mコントローラ 多機能有線LANモデル]

商品紹介

概要・特長

本製品は、絶縁型RS-422A/485、絶縁型デジタル入出力、絶縁型カウンタ入力、チャネル間絶縁のアナログ入力、RS-232C、LANインターフェイス、Ethernet Hubを備えたコントローラです。ARMR CortexR-A8プロセッサ(600MHz)、オンボードの512MB DDR3-SDRAMシステムメモリを搭載し、起動デバイスに、オンボードのNOR-FLASHを採用しています。 OPC UAサーバー機能を搭載しており、各社から提供されるOPC UAクライアントに対応したHMI、SCADAソフトウェアとダイレクトに通信が行えます。 CONPROSYSシリーズでは、さまざまな形態の設備からデータを収集し一元的に管理することが可能となります。また本製品は、開発から運用のすべてをWebブラウザのオペレーションで実現します。I/O情報のWebモニタリングやI/O情報に基づくアラーム処理、タスク分岐などの機能を搭載、クラウドシステムを低コスト、短時間で構築することができます。 CE、FCC、KC、UL、及びVCCIの規格に対応しています。

OPC UAサーバー機能搭載

OPC UA(Unified Architecture)はOPC仕様を元に新しく開発された、機器やプラントデータのやり取りだけでなく、上位システムとの通信も可能なプロトコルです。OPC UAはTCPベースのプラットフォーム非依存プロトコルです。各社から提供されるOPC UAクライアントに対応したHMI、SCADAソフトから、本製品を使用することが可能になります。

計測・アップロード

外部接続のセンサーで計測したデータを、クラウドサーバーにアップロードします。

Webモニタリング

Webサーバー機能を搭載し、離れた場所のパソコンからWebブラウザでI/O情報の監視と更新が行えます。監視画面は標準のGUIパーツ(グラフィック、スライダ、ボタンなど)を自由にレイアウトすることができます。監視レイアウト、I/O情報との関連付けなど、すべてのオペレーションがWebプラウザの操作のみで完了します。

Webタスクスクリプト

演算、条件分岐、データ出力などのアイコンを組合せて、実行処理やそのプロセスをフローチャートに書くイメージで記述することができます。すべてのオペレーションがWebブラウザの操作のみで完了します。

工作機械向けの通信プロトコルMTConnectに対応

MTConnectは工作機械向けの通信プロトコルで、MTConnect Institutionにより規格化されています。 CONPROSYSはMTConnect AdapterとAgentを内蔵しており、MTConnect対応のClientソフトウェアから、本製品を使用することができます。

-20～60℃周囲温度に対応

-20～60℃の周囲温度環境に対応しており、さまざまな環境で使用可能です。

商品スペック

シリーズ	CONPROSYS IoTゲートウェイ
通信ポート	Ethernet (LAN)
プログラミング	CONPROSYS VTC
スタックバス	-
通信機能	Https データ送信; CNC リンク; FacilityViewデータ送信; Modbus スレーブ; MTConnect Adapter/Agent; OPC UA サーバ
入力点数	4点
出力点数	2点
双方向点数	-
応答速度 (入力)	200μsec (max.)
応答速度 (出力)	2msec (max.)
動作電圧 (入力)	12～24VDC; -
動作電圧 (出力)	-
入力回路	フォトカプラ絶縁入力 (シンク・ソース出力両対応)
出力回路	半導体リレー接点出力
内蔵電源	12VDC
入力チャネル数	差動 2-ch
入力レンジ	0～20mA
ADC 分解能	12-bit
【カウンタ】
チャネル数	2-ch
カウント方式	24-bit アップ
応答速度	1KHz
【シリアル通信】
チャネル数	1x RS-232C [非同期]; 1x RS-422A/485 [非同期]
伝送速度	300～115,200bps
絶縁性	絶縁
伝送方式	RS-422A/485 [非同期]
