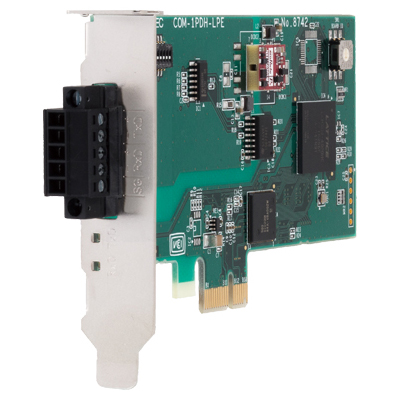

コンテック COM-1PDH-LPE [PCIe-LP RS-422A/485 1ch シリアル通信ボード]

¥28,716（税込）

送料無料！

参考価格：¥34,100

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： COM-1PDH-LPE

詳　細：メーカーページへ

商品紹介

パソコンでRS-422A/485準拠のシリアル通信機能を拡張する絶縁型のLow ProfileサイズのPCI Express対応ボード

1chのRS-422A/485準拠のシリアルポートを搭載しています。
パソコンとのバスラインを絶縁、通信ポートにサージ保護回路を内蔵した耐ノイズ性を強化しています。送受信別に128byteのFIFOバッファを搭載、921,600bpsまでのボーレートに対応しています。Windowsドライバにより、OS標準のCOMポートとして使用できます。

RS-422A/485シリアル通信、最高921,600bpsに対応

RS-422A/485準拠のシリアルポートを1ch搭載しています。30 - 921,600bpsまでのボーレートの設定が可能です。

ドライバソフトウェアにより Windowsの標準 COM ポートとして使用可能

Windows でパソコン本体のCOMポートと同様に使用できるドライバソフトウェアを用意しています。Windows はOS標準のWin32API コミュニケーション関数およびVisual Basic のMSCommに対応しています。また、ハードウェアの動作確認や機器との通信テストが行える診断プログラムも提供しています。

パソコン間を絶縁、すべての信号線をサージ保護

パソコン間は、電気的に絶縁しています。
パソコンと外部回路間の電気的ノイズを防ぐことができます。また、すべての信号線はサージ保護されていますので、サージによるパソコンの誤動作や破損の心配が不要です。

送信128byte 受信128byteのバッファメモリを搭載

送信専用128byte、受信専用128byteのバッファメモリを搭載しています。バッファメモリはFIFO形式で、高速な通信やデータ送受信時でのCPU負荷軽減に役立ちます。FIFO使用有無、FIFOトリガサイズを、デバイスマネージャで設定できるため用途に応じて最適なシステムが構築できます。

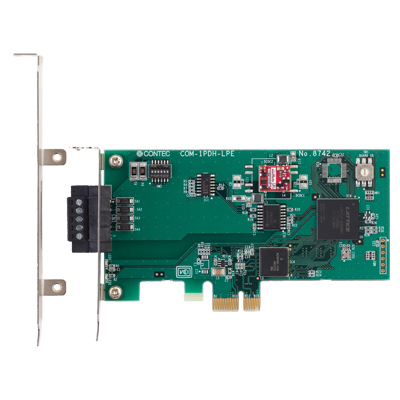

Low Profile サイズ/スタンダードサイズスロットに対応(ブラケット添付)

Low Profile サイズスロット/スタンダードサイズスロットに対応した各ブラケットを添付しています。スタンダードサイズスロットに実装する場合は、スタンダードサイズブラケットに交換します。

動作確認用LED搭載；2ピース端子台を採用

動作確認ができるLEDを搭載していますので、通信状況を把握できます。
添付の伝送線接続端子台に結線したまま一括でボード上のコネクタに取り付け、取り外しが可能です。抜け防止用のネジが付いていますので、不要なトラブルを回避でき安心してご利用いただけます。

商品スペック

シリーズ	-
バス仕様	PCI Express
サイズ	Low Profile
使用コネクタ	1x 3.5mmピッチ 5-pin 2ピース端子台
チャネル数	1x RS-422A/485 [非同期]
伝送速度	30 ~ 921,600bps
絶縁性	絶縁耐サージ
伝送方式	RS-422A/485 [非同期]
対応OS	Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Server 2022; Windows Server 2019; Windows Server 2016 ; Windows Server 2012 R2; Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Linux
