コンテック CNT-3204IN-USB [USB 32bit 4ch アップダウンカウンタユニット]

¥57,479（税込）

送料無料！

参考価格：¥64,240

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： CNT-3204IN-USB

詳　細：メーカーページへ

商品紹介

概要・特長

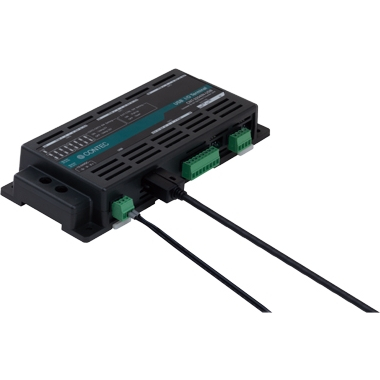

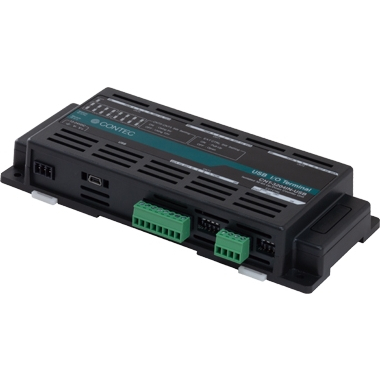

本製品は、USBポートを介してパソコンに外部装置から入力されたパルス信号をカウントする機能を拡張するUSB2.0対応のカウンタユニットです。
本製品は、32ビットアップダウンカウンタを4チャネル搭載し、ロータリエンコーダ、リニアスケールなどと接続して使用することができます。
パルス信号の入力インターフェイスは、フォトカプラ絶縁入力です。

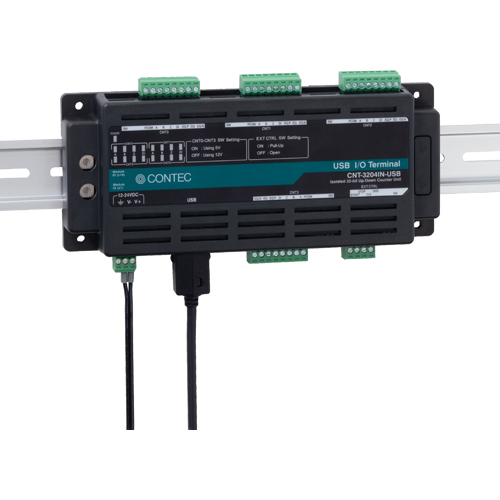

設置場所を選ばないコンパクト設計(188.0(W)×78.0(D)×30.5(H)mm)で、床面や壁面への設置およびDINレール取り付け機構により盤内や装置内への設置が容易に行えます。

32ビットアップダウンカウンタ

32ビットアップダウンカウンタを4チャネル搭載し、最大500kHzまでのパルス信号の入力が可能です。ロータリエンコーダ、リニアスケールなど2相信号および単相信号をカウント可能です。

絶縁素子によるバス絶縁

フォトカプラにより、USB(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。

制御入出力信号とサンプリング機能制御用入力信号

各チャネルに制御入力信号1点と制御出力信号 1点を搭載しています。カウント値が設定した任意の値と一致することで、割り込みの発生、外部信号の出力、カウント値のプリセット/ゼロクリアが可能です。また、サンプリング機能制御用の入力信号(スタート/ストップ/クロック)を搭載しています。

Windowsに対応したドライバソフトウェア

カウンタ入力ドライバ API-CNT(WDM) for USBを使用することで、Windowsのアプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。

サンプリングモード

高精度プログラマブルタイマ(内部クロック)または外部クロックに同期したカウント値の取得が行えます。入力パルスの周波数測定にも応用できます。

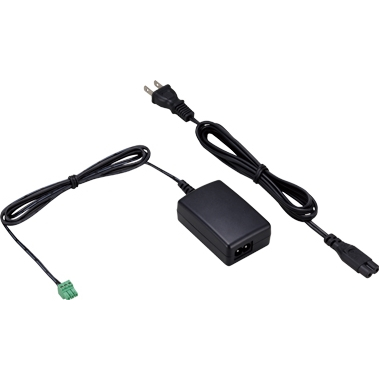

ACアダプタ同梱

入力：90～264VAC、出力：+12VDC 1AのACアダプタ(POA201-10-2)を同梱しています。

商品スペック

シリーズ	PC-HELPER USB type N
バス仕様	USB
サイズ	Nタイプ
使用コネクタ	-
チャネル数	4-ch
カウント方式	32-bit アップダウン
応答速度	500KHz
対応OS	Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
