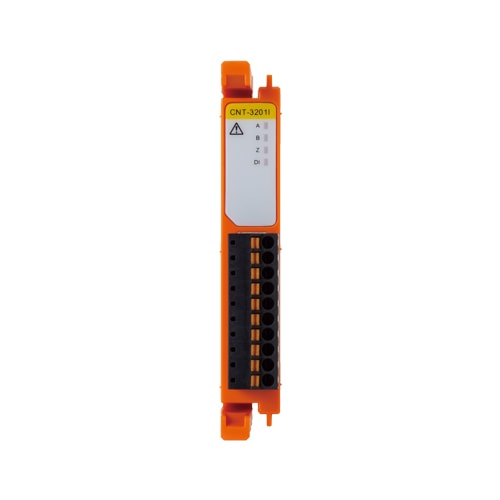

コンテック CPSN-CNT-3201I [CONPROSYS nano I/Oモジュールカウンタ入力]

¥15,649（税込）

送料無料！

参考価格：¥17,490

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： CPSN-CNT-3201I

詳　細：メーカーページへ

商品紹介

概要・特長

本製品は、CONPROSYS nanoシリーズのCPUユニットに外部装置からのパルス信号を入力してカウントするインターフェイスを増設するI/Oモジュールです。
32ビットアップダウンカウンタが1チャネルあり、ロータリエンコーダ、リニアスケールなどと接続して使用することができます。
使用例として“工作機械のテーブル位置検出”、“重量変化の検出”を示します。

2相信号をカウント可能

ロータリエンコーダ、リニアスケールなど2相信号および単相信号をカウント可能です。32ビットアップダウンカウンタを1チャネル搭載しています。

フォトカプラ絶縁入力

応答周波数500kHzのフォトカプラ絶縁入力を搭載しています。

割り込み、信号出力

カウント値と任意に設定した値との一致によって、割り込みを発生、または外部に信号を出力することができます。

ノイズやチャタリングによる入力信号の誤認識を軽減するデジタルフィルタ機能搭載

入力信号のノイズやチャタリングを軽減することができるデジタルフィルタを備えています。すべての入力端子にデジタルフィルタをかけることができ、設定はソフトウェアで行えます。

出力回路にサージ電圧保護のツェナーダイオードを内蔵

出力回路には、サージ電圧からの保護のためツェナーダイオードが接続されています。出力定格は、1点当たり最大35VDC、50mAです。

-20～60℃の周囲温度に対応

-20～60℃の周囲温度環境に対応しており、さまざまな環境で使用可能です。

商品スペック

シリーズ	CONPROSYS nano
バス仕様	CONPROSYS nano スロット
サイズ	CONPROSYS nano 1U
使用コネクタ	1x 3.81mmピッチ 10-pin 2ピース端子台
チャネル数	1-ch
カウント方式	32-bit アップダウン
応答速度	500KHz
対応OS	-
