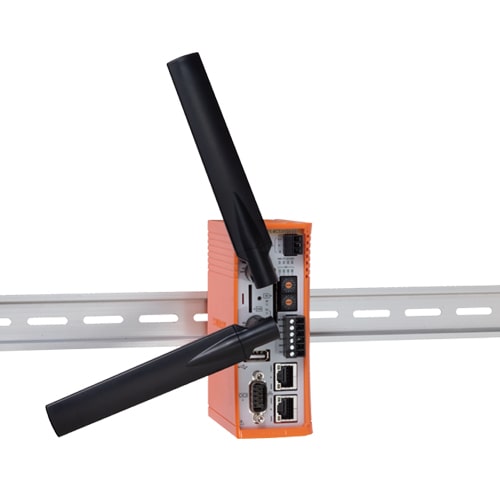

コンテック CPS-MCS341G5-DS1-130 [M2Mコントローラ スタック CPU 4G WAN]

商品紹介

概要・特長

本製品は、国内の4G LTE Cat.4回線通信が使用可能な通信モジュール搭載した、絶縁型デジタル入出力(入出力4点)、RS-232C、LANインターフェイス、Ethernet Hubを備えたM2Mコントローラです。 ユーザーの必要な機能に合わせて、CONPROSYSシリーズのスタックタイプモジュールを組み合わせることができます。
また本製品は、開発から運用のすべてをWebブラウザのオペレーションで実現します。I/O情報のWebモニタリングやI/O情報に基づくアラーム処理、タスク分岐などの機能を搭載、クラウドシステムを低コスト、短時間で構築することができます。

本製品は、OPC UAサーバ機能※を搭載しており、各社から提供されるOPC UAクライアントに対応したHMI、SCADAソフトウェアとダイレクトに通信が行えます。
※ Ethernet通信のみで使用可能、4G/3G及び920MHzの無線通信には対応しておりません。

4G LTE Cat.4回線の国内規格を取得

本製品は国内の電波法に対応したLTE SIMフリー通信モジュールを搭載しており、4G LTE通信回線を用いて収集データをクラウドサーバへ送信します。

スタックタイプモジュールの増設

本製品は多彩なスタックタイプモジュールの中からユーザーに必要な機能に合わせてモジュールを増設することができます。
*増設するスタックタイプモジュール最大数は16台以下、消費電流の合計が3.3A以下となるようにしてください。

計測・アップロード

外部接続のセンサーで計測し、クラウドサーバにデータをアップロードします。

Webモニタリング、Webタスクスクリプト

Webサーバー機能を搭載し、離れた場所のパソコンからWebブラウザでI/O情報の監視と更新が行えます。監視画面は標準のGUIパーツ(グラフィック、スライダ、ボタンなど)を自由にレイアウトすることができます。監視レイアウト、I/O情報との関連付けなど、すべてのオペレーションがWebプラウザの操作のみで完了します。 演算、条件分岐、データ出力などのアイコンを組合せて、実行処理やそのプロセスをフローチャートに書くイメージで記述することができます。すべてのオペレーションがWebブラウザの操作のみで完了します。 演算、条件分岐、データ出力などのアイコンを組合せて、実行処理やそのプロセスをフローチャートに書くイメージで記述することができます。すべてのオペレーションがWebブラウザの操作のみで完了します。

簡易ルータ機能

簡易的なルーティング機能を搭載。 DHCPサーバー、スタティックルーティング、ポートフォワーディング、IPフィルタを使用することが可能です。

メッセージ通信機能

RS-232Cやイーサネットデバイス(TCP/UDP)を使って最大10リンクを設定してメッセージ通信を行うことができます。Webタスクスクリプトからメッセージの送受信を実現することができます。

商品スペック

シリーズ	CONPROSYS IoTゲートウェイ
通信ポート	Ethernet (LAN); 4G LTE無線 (WAN)
プログラミング	CONPROSYS VTC
スタックバス	CONPROSYS スタック
通信機能	Https データ送信; FacilityViewデータ送信; Modbus スレーブ; MTConnect Adapter/Agent; OPC UA サーバ
入力点数	4点
出力点数	4点 ※入力と切り替え使用
双方向点数	-
応答速度 (入力)	200μsec (max.)
応答速度 (出力)	2msec (max.)
動作電圧 (入力)	-
動作電圧 (出力)	-
入力回路	フォトカプラ絶縁入力 (シンク出力対応)
出力回路	半導体リレー接点出力
内蔵電源	12VDC
チャネル数	1x RS-232C [非同期]
伝送速度	300 ～ 115,200bps
絶縁性	-
伝送方式	RS-232C [非同期]
