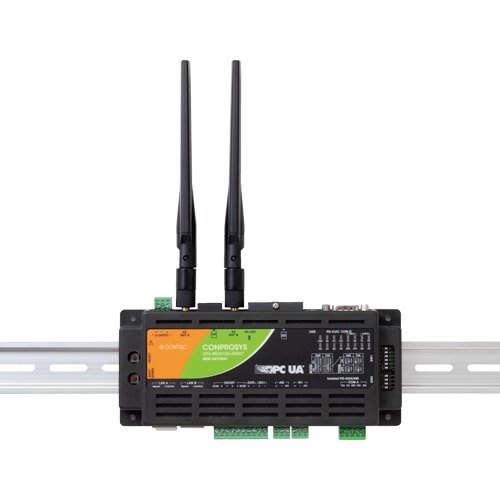

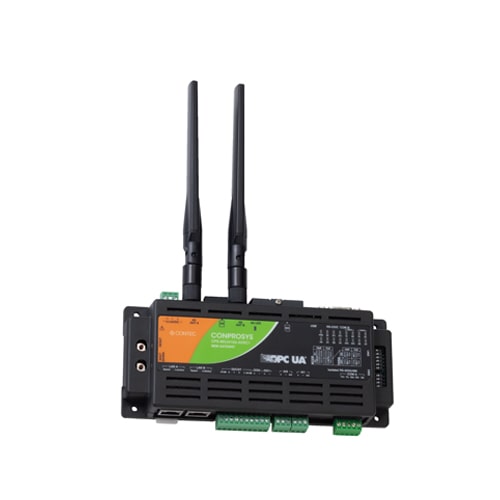

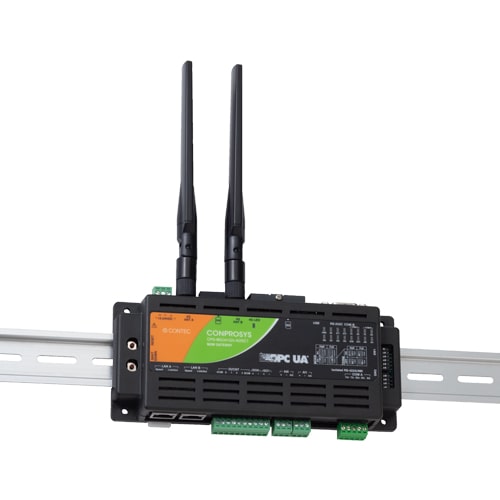

コンテック CPS-MG341G5-ADSC1-931 [M2M Gateway コンパクトマルチIO 4G OPC UA]

¥130,782（税込）

送料無料！

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： CPS-MG341G5-ADSC1-931

詳　細：メーカーページへ

商品紹介

概要・特長

本製品は、絶縁型RS-422A/485、絶縁型デジタル入出力、絶縁型カウンタ入力、チャネル間絶縁のアナログ入力、RS-232C、LANインターフェイス、4G LTE Cat.4通信モジュールを備えたコントローラです。
ARMR Cortex-A8プロセッサ(600MHz)、オンボードの512MB DDR3-SDRAMシステムメモリを搭載し、起動デバイスに、オンボードのNOR-FLASHを採用しています。本製品は、OPC UAサーバ機能を搭載しており、各社から提供されるOPC UAクライアントに対応したHMI、SCADAソフトウェアとダイレクトに通信が行えます。また、本製品は、各社PLCの他、各社Modbus機器に対応したデータ収集装置「M2M Gateway」です。PLC制御の設備では本製品「M2M Gateway」でデータ収集し、PLC制御されていない設備ではセンサー入力に対応した「M2Mコントローラ」でデータ収集することができます。
「M2M Gateway」は、最大10系統のイーサネット/計算機リンクと接続が可能で、メーカーの異なるPLCを同時に接続できます。 CONPROSYSシリーズでは、さまざまな形態の設備からデータを収集し一元的に管理することが可能となります。また、本製品は、開発から運用のすべてをWebブラウザのオペレーションで実現します。I/O情報のWebモニタリングやI/O情報に基づくアラーム処理、タスク分岐などの機能を搭載、クラウドシステムを低コスト、短時間で構築することができます。

対応国/エリア: 欧州 RE指令、米国、日本 (※ 2022年1月現在)。その他の国、地域についてはお問合せください。

4G LTE Cat.4通信

本製品は国内の電波法に対応したLTE SIMフリー通信モジュールを搭載しており、4G LTE Cat.4通信が可能です。

OPC UAサーバ機能搭載

OPC UA(Unified Architecture)はOPC仕様を元に新しく開発された、機器やプラントデータのやり取りだけでなく、上位システムとの通信も可能なプロトコルです。OPC UAはTCPベースのプラットフォーム非依存プロトコルです。各社から提供されるOPC UAクライアントに対応したHMI、SCADAソフトから、本製品を使用することが可能になります。

マルチベンダー対応。各社PLC、Modbus機器に対応

各社PLCに対応、異なるメーカーのPLCを同時接続できます。各社Modbus機器にも対応しています。

最大10系統、256個のグループレジスタのデータとリンク

最大10系統のイーサネット／計算機リンクとの接続が可能。128台のPLC、256グループ、10,000データを収集することができます。OPC UA通信の場合は、1,000データまでのマッピングが可能です。

BACnet サーバ、クライアント通信機能

PLCやセンサ情報をBACnet通信に変換して送信するサーバ機能と空調や照明などのBACnet対応機器を監視制御できるクライアント機能の両方に対応しています。この機能を利用することで、BACnetを利用するビル管理システムなどにBACnetに対応していない設備やセンサの情報を受け渡すことが可能です。さらにCONPROSYSを利用してビル設備の情報を収集し、簡易的な制御システムの構築や、ビル設備の情報をクラウドに送信することで、複数拠点に存在する設備の遠隔監視を実現します。

Webモニタリング、Webタスクスクリプト

Webサーバー機能を搭載し、離れた場所のパソコンからWebブラウザでI/O情報の監視と更新が行えます。監視画面は標準のGUIパーツ(グラフィック、スライダ、ボタンなど)を自由にレイアウトすることができます。監視レイアウト、I/O情報との関連付けなど、すべてのオペレーションがWebプラウザの操作のみで完了します。
演算、条件分岐、データ出力などのアイコンを組合せて、実行処理やそのプロセスをフローチャートに書くイメージで記述することができます。すべてのオペレーションがWebブラウザの操作のみで完了します。

商品スペック

シリーズ	CONPROSYS IoTゲートウェイ
通信ポート	Ethernet (LAN); 4G LTE無線 (WAN)
プログラミング	CONPROSYS VTC
スタックバス	-
通信機能	Https データ送信; CNC リンク; FacilityViewデータ送信; Modbus マスタ; Modbus スレーブ; MTConnect Adapter/Agent; OPC UA サーバ; PLC リンク; BACnetサーバ; BACnetクライアント
入力点数	4点
出力点数	2点
双方向点数	-
応答速度 (入力)	200μsec (max.)
応答速度 (出力)	2msec (max.)
動作電圧 (入力)	12 ～ 24VDC; -
動作電圧 (出力)	-
入力回路	フォトカプラ絶縁入力 (シンク・ソース出力両対応)
出力回路	半導体リレー接点出力
内蔵電源	12VDC
入力チャネル数	差動 2-ch
入力レンジ	0 ～ 20mA
ADC 分解能	12-bit
チャネル数	2-ch
カウント方式	24-bit アップ
応答速度	1KHz
チャネル数	1x RS-232C [非同期]; 1x RS-422A/485 [非同期]
伝送速度	300 ～ 115,200bps
絶縁性	絶縁耐サージ; -
伝送方式	RS-232C [非同期]; RS-422A/485 [非同期]
