商品紹介
概要・特長

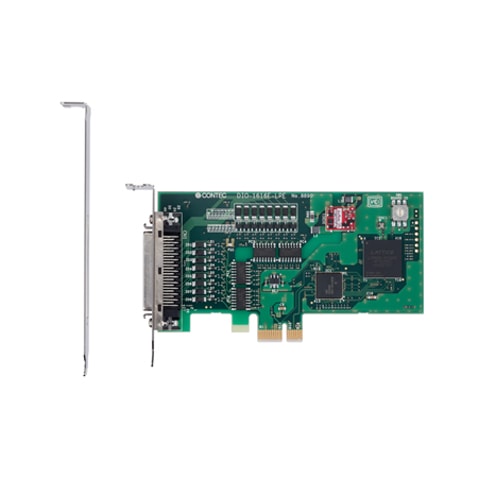

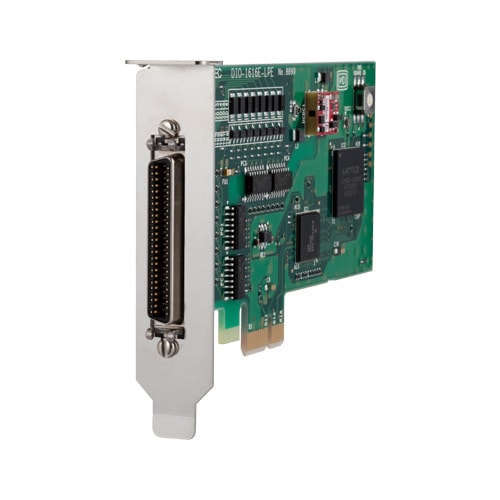

本製品は、外部装置とデジタル信号の入出力を行うPCI Expressバス対応ボードです。フォトカプラ絶縁入力16点、フォトカプラ絶縁オープンコレクタ出力16点を搭載し、ワイドレンジ(5 - 36VDC)の信号入出力が可能です。 すべての入力信号を割り込みとして使用できます。その他、デジタルフィルタ機能、保護回路(サージ電圧保護、過電流保護)を搭載しています。 Low Profile サイズスロットに対応し、添付ブラケットに交換することでスタンダードサイズスロットにも対応します。 Windows/Linux ドライバを用意しています。専用ライブラリのプラグインでLabVIEWのデータ収録デバイスとしても使用できます。
フォトカプラ絶縁入力(電流シンク出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)
応答速度60μsecのフォトカプラ絶縁入力(電流シンク出力対応)16点、応答速度60μsecのフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)16点を搭載しています。 制御可能な電圧範囲は入出力共にワイドレンジ(5 - 36VDC)に対応しています。
フォトカプラによるバス絶縁
フォトカプラにより、PCI Expressバス(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
入力信号のすべてを割り込み入力として使用可能
入力信号のすべてを割り込み要求信号として使用でき、ビット単位で割り込みの禁止/許可の設定、および、割り込みを発生させる入力信号のエッジの選択が可能です。
ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
入力信号のノイズやチャタリングによる誤認識を防止することができるデジタルフィルタを備えています。すべての入力端子にデジタルフィルタをかけることができ、設定はソフトウェアで行えます。
Windows/Linuxに対応したドライバライブラリを用意
ドライバライブラリAPI-PAC(W32)を使用することで、Windows/Linuxの各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
LabVIEW対応データ集録ライブラリDAQfast for LabVIEWに対応
National Instruments社のLabVIEWでご利用いただくための多態性(Polymorphic)VIを採用し、より違和感なく操作しやすいように設計されたデータ収録ライブラリです。
商品スペック
| バス仕様 | PCI Express |
|---|---|
| サイズ | Low Profile |
| 使用コネクタ | 1x ミニチュアリボン 50-pin |
| 入力点数 | 16点 |
| 出力点数 | 16点 |
| 双方向点数 | - |
| 応答速度 (入力) | 60μsec (max.) |
| 応答速度 (出力) | 60μsec (max.) |
| 動作電圧 (入力) | 5 ~ 36VDC |
| 動作電圧 (出力) | 5 ~ 36VDC |
| 入力回路 | フォトカプラ絶縁入力 (シンク出力対応) |
| 出力回路 | フォトカプラ絶縁オープンコレクタ出力 (シンクタイプ) |
| 内蔵電源 | 5VDC |
| 対応OS | Windows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Server 2022; Windows Server 2019; Windows Server 2016 ; Windows Server 2012 R2; Linux |
