商品紹介
概要・特長

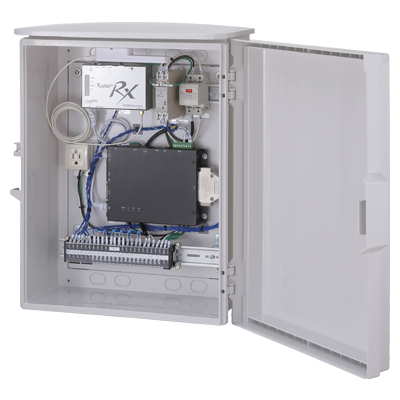

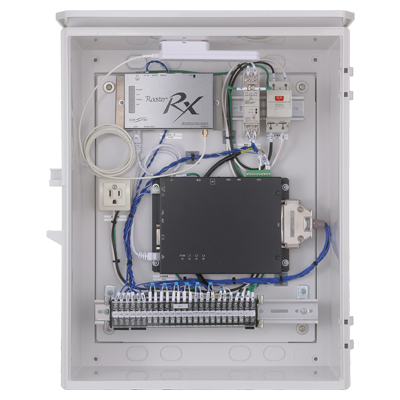

SolarView Air (ソーラービュー・エア)は、スマートデバイスやパソコンからいつでもどこでも太陽光発電設備の状態を確認できるクラウド型の新パッケージです。現地に設置する計測装置は4G LTE通信回線を備えていますので、現地での通信回線工事が不要となり設置が容易に行えます。低圧の野立てや土地付き分譲型の発電所などでも通信回線を気にせずに導入できます。
4G LTE回線とクラウドサービス、計測装置が1つに集約
4G LTE回線＋クラウドサービス＋計測装置が1つに
※ SolarView Airの4G LTE 通信回線は、メーカー製SolarViewAirのみにご利用いただける専用回線です。SolarView Air以外の他社製品の出力制御装置やWebカメラなどの通信には使用することができません。規定外のご利用はSolarView Airの運用に支障をきたす恐れがありますので、予めご注意ください。
4G LTE回線付きで別途契約不要
4G LTE回線付で別途契約不要
低予算運用が可能
ワンボックスのラクラク設置で低予算運用
正確な計測データを取得
パワコンから直接通信で正確な計測データを取得
多種類のパワコン対応済み
多種類のパワコンに対応済み
最大40拠点の一括監視が可能
最大40拠点の一括監視
商品スペック
| タイプ | 太陽光発電計測・監視システム |
|---|---|
| パワーコンディショナ通信 | 【RS-485接続の場合】同一プロトコル機種を最大30台まで、【LAN接続の場合】同一プロトコル機種を最大6台まで |
| 収集データ | 日射量、気温、交流電力量、直流電力量、 交流電圧、交流電流、直流電圧、直流電流 |
| 保存データ | 収集データの1分毎の計測データ(1日1ファイル)を2年分 |
| 収集データの日報データ(1時間間隔で1日1ファイル)を5年分 | |
| 収集データの月報データ(1日間隔で1月1ファイル)を15年分 | |
| 収集データの年報データ(1月間隔で1年1ファイル)を15年分 | |
| 異常履歴 | パワーコンディショナからの異常、パワーコンディショナとの通信異常を検知、5000件までの履歴を保存し、古いものから順に削除 |
| データ転送 | SolarView Airサーバへデータ転送 |
| スライドショー | 画面解像度 1280x720、最大15画面、8画面は固定画面（計測値3画面、コンテンツ3画面、日報、月報）、7画面は任意の画像を登録可能 |
| 定時メール送信 | 昨日の発電実績を電子メールで送信 |
| 状態監視 | 設備状態を監視し、管理者へ電子メールを送信 |
| → パワーコンディショナの異常を検出したとき | |
| → 設備信号の変化を検出したとき（デジタル入力監視） | |
| → パワーコンディショナと通信できないとき | |
| 気象計測 | DC4-20mA出力の日射計、気温計を接続可能 |
| 認証機能 | 設定画面はログイン認証で保護 |
| 通信カバーエリア | NTT ドコモ4G LTE エリア（最大200kbps） |
| ディスプレイ出力 | DVI-D 解像度1280x720固定 32ビットカラー （HDMI変換コネクタ装着済み） |
| ネットワークポート | 10/100Mbps 対応 Ethernet 通信ポート x8（2ポート占有済） |
| 通信端子 | 【非絶縁 RS-485 x2ポート（100Ω終端抵抗付き）通信モード】半二重通信 |
| 気象計測用端子 | DC4-20mA電流入力対応、【AI00端子】日射計用、【AI01端子】気温計用 |
| 設備監視用端子 | デジタル入力4点に対応（フォトカプラ絶縁）、フォトカプラ駆動用電源内蔵 |
| 電源入力 | AC100～240V 50Hzまたは60Hz、【消費電力】最大25W、 D種接地 |

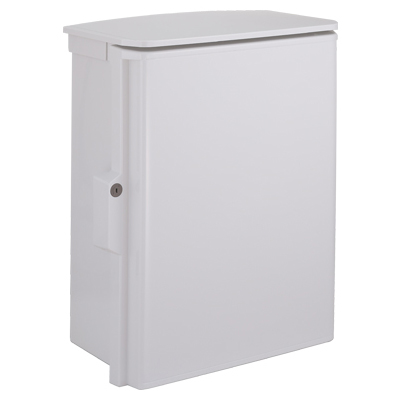

| 外形寸法(mm) | 424(W) x 201(D) x 521(H)（突起物を含まず） |
| 質量 | 7kg以下 |
