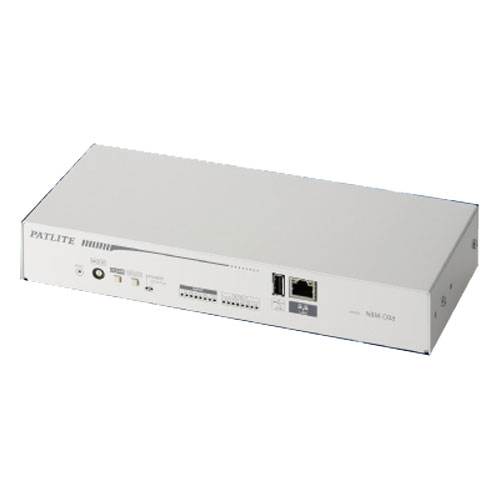

パトライト NBM-D88N [インターフェースコンバータ]

¥93,800（税込）

送料無料！

在庫僅か※納期目安について

最短で4月30日(火)に出荷致します。

数量：

オプションを追加で申し込む

３年間あんしん保証パックの追加[?］

型　番： NBM-D88N

詳　細：メーカーページへ

こちらの商品も一緒にいかがですか？

商品紹介

デジタル入力８点、デジタル出力８点搭載

接点入力を持つ機器をそれぞれ独立して制御を行なうことが可能です。

デジタル入力の検知条件を設定することが可能

検知条件が揃ったときの動作を設定することでさまざまな環境や用途でご使用頂けます。

継続時間条件

ワンショット入力ではなくある一定の時間、検知したら回転灯を動作させたい場合、
秒数を設定することで、設定した時間検知し続けると回転灯を動作します。

AND条件

２箇所以上検知したら、動作させたい場合、入力番号を設定（最大4入力）
することで、設定した入力番号が同時に全て検知すると動作します。

回数条件

誤入力もあるため、１回目スイッチを押しても動作させず、２回目スイッチを
押したら、動作させたいという場合、時間（秒）と回数を設定することで、
設定した時間内に、設定した回数検知すると報知します。

24V電源出力機能を搭載し、様々な機器を接続すること可能

豊富な通信コマンドに対応し、容易に外部機器との連携可能

RSH，SNMP(V1，VC2)，SOCKET等

多彩な監視機能を搭載し、Pingによる死活監視やSNMPによるネットワーク監視が可能です。更に送信コマンドを追加していただくことで、アプリケーション監視機能にも対応しています。

ＵＳＢフラッシュメモリを使用して、ファームウェアのアップデート、ログの保存、コンフィグデータのアップロードやダウンロードが可能です。

サーバーラック取付けブラケットをオプション設定しています。

商品スペック

本体定格電圧	DC24V
ACアダプタ	定格電圧 AC100 ～ 240V(50/60Hz)
	電圧許容範囲 AC90 ～ 264V(50/60Hz)
消費電力	14W
使用温度範囲	0 ～ 40℃（氷結・結露なきこと）
保存温度範囲	－ 20 ～ 65℃（氷結なきこと）
使用湿度	20 ～ 80％ RH（結露なきこと）
絶縁抵抗	充電金属部‐非充電金属部間 DC500V　10M Ω以上
耐電圧	充電金属部‐非充電金属部間 AC1500V　10mA 以下　（1 分間）
耐振動性	9.8m/s2
通信方式	LAN 通信
	物理層 Ethernet（IEEE802.3 準拠）10BASE-T/100BASE-TX（オートネゴシエーション）　コネクタ形状 RJ-45 型8 極
	データリンク層 CSMA/CD 方式
	ネットワーク層 IP・ARP・ICMP
	トランスポート層 TCP・UDP
	アプリケーション層 HTTP・NTP・Socket（PHN・PNS）
	SMTP・SNMP(V1、V2C)・DHCP・DNS・POP3・RSH
無電圧接点出力（a 接点）
接点数	8 点
接点定格	ポート1-7 AC125V,3A/DC30V,3A　突入電流5A 以下
	最小電流100 μ A　最小電圧100mVDC
	ポート8　 AC125V,3A/DC30V,3A　突入電流78A 以下（TV-5 定格）
	最小電流10mA　最小電圧　5VDC
適合線径	単線 φ 0.4 ～ 1.2mm（AWG26-16）
	より線 0.2 ～ 1.25mm2（AWG24-16）
結線方式	スクリューレス端子台
接点入力（a 接点）
入力仕様	D88N（NPN 仕様）
対応入力	接点無電圧接点　NPN トランジスタ
接点数	8 点
接点定格	出力ON 電流　6mA 以下/ ポートOFF 時端子間電圧　24V
適合線径	単線 φ 0.4 ～ 1.2mm（AWG26-16）
	より線 0.2 ～ 1.25mm2（AWG24-16）
結線方式	スクリューレス端子台
USB(host)	USB2.0/1.1　TYPE-A　1 ポート　ログデータ保存用、ファームウェアアップデート用コンフィグデータアップロード・ダウンロード用
電源出力	ねじ端子台1 点　DC24V ± 10％　最大200mA
D_SUB_9pin	拡張機能
LED 表示部	緑色LED18 点（パワー1 点、ステータス1 点、DO 8 点、DI 8 点）
操作	選択スイッチ、リセットスイッチ、クリアスイッチ、モード切替スイッチ
規格	EMC指令（EN55022（Class A）,EN550 24）, Ro HS指令（ EN50581） , FCC Part15 Sub part B（Class A）
取付場所	屋内
取付方法	据え置き・EIA ラック取付( オプション品)
取付方向	正方向
質量	本体1150g
	AC アダプタ165g
保護等級	IP20
付属品AC	アダプタ・簡易取扱説明書・ゴム足(4 個)
オプション品	サーバラック取付用アングル
