オムロン BNB150R [交換用バッテリーパック(BN150R用)]

商品紹介

BNB150R交換作業手順

準備

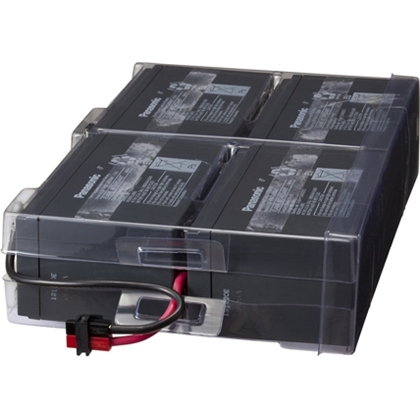

交換用バッテリパック「BNB150R」を用意してください。
◎この商品はUPSや負荷機器の電源を切らずに交換することができます（電源を入れたまま交換が可能）。

1.

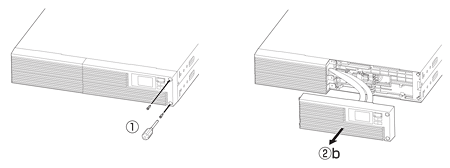

無停電電源装置（UPS）のフロントパネルにあるネジ（右側）2個をドライバーで反時計回りに緩めます-(1)
フロントパネル右側を手前に引いて外します。LCD のケーブルを引っ張ったりコネクタを外したりしないようご注意ください-(2)b

2.

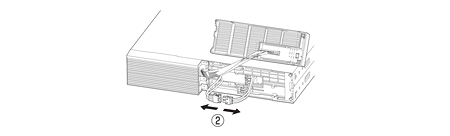

赤と黒のバッテリケーブルが本体に爪で固定されていますので、バッテリケーブルを持って手前に引き抜きます。
バッテリコネクタを左右に引いて外します-(2)

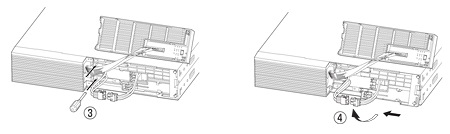

バッテリカバーを止めてあるネジ2 個を反時計回りに回して外します-(3)
バッテリカバーを左側にスライドさせ、下側から手前に引いて外します-(4)

3.

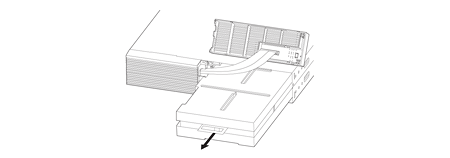

バッテリパックの取っ手を持って、バッテリパックを取り出します。
バッテリパック天面に貼ってあるラベル上の赤いラインが見えたら、あと10cm でバッテリが完全に取り出せます。バッテリをしっかりと持ち、バッテリを落とさないよう注意してください。

4.

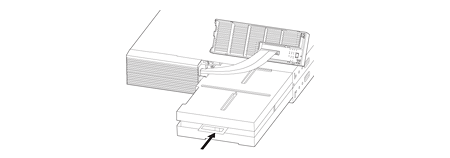

新しいバッテリを傾けないように真っ直ぐ無停電電源装置（UPS）の奥まで挿入し、収納します。

5.
バッテリカバーを取り付けます。
バッテリカバーを上側から差し込み、右にスライドさせて無停電電源装置(UPS) 本体側面のツメにはめ込んでください。外したネジ2 本でバッテリカバーを固定してください。ネジを強く締めすぎるとネジ山がなめる恐れがありますので、ご注意ください。

6.

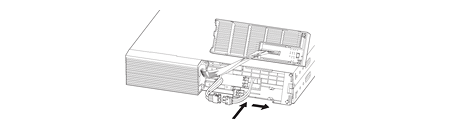

バッテリコネクタを止まるまで差し込みます-(1)
バッテリケーブルをバッテリカバーのツメにはめ込んでください。

7.
フロントパネルを取り付けます。右側からフロントパネルを差し込み、ネジ2本で固定します。

バッテリ交換後は、必ずバッテリ寿命カウンタのリセットを行ってください。
バッテリ交換後は、無停電電源装置（UPS）のLCD メニュー［コントロール］−［B 寿命リセット］画面より、バッテリ寿命カウンタをリセットしてください。
もしバッテリ寿命カウンタのリセットを行わなかった場合、バッテリの期待寿命より早くバッテリ交換アラームが発生してしまう恐れがあります。
付属のバッテリ交換日シールにバッテリ交換日を記入し、無停電電源装置（UPS）に貼付してください。もしくは、LCD メニュー［設定］−［バッテリ設定］−［バッテリ交換日］画面でも、バッテリ交換日を入力いただけます。

以上でバッテリ交換は完了です。
