商品紹介

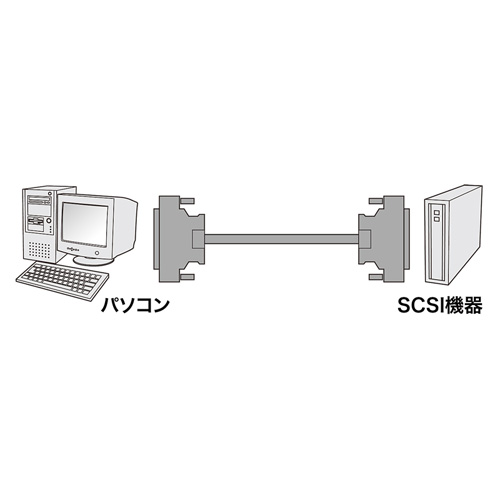

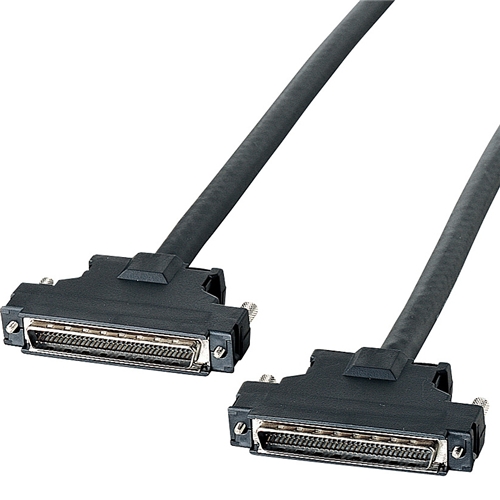

ピンタイプハーフ68pinのSCSI機器同士を接続するケーブルです。
Fast5、Fast10、Fast20、Fast40、Fast80(Ultra160・320)まで対応する高性能ケーブルを使用しています。(Madison社製ケーブルを採用しています)
SE(シングルエンド)/LVD/HVD全てのSCSI規格に対応しています。
※SCSI規格の更新によりケーブル特性が変更された場合は除きます。
銅製の高密度編組みシールド材の内側に密閉型のアルミシールド処理を施した二重シールドケーブルで、低域から高域まで、ほとんどのノイズから大切なデータを守ります。
芯線を2本ずつよりあわせたノイズに強いツイストペア線を使用しています。
コネクタ内部をメタルカバーとプラスチックカバーで覆って(二重構造)いるシールドコネクタで、EMI対策も万全です。
サビにも強く、経年変化による信号劣化の心配が少ない金メッキ処理を施したピン(コンタクト)を使用しています。
RoHS指令に対応した製品です。
<ご注意>
※ピンタイプハーフ68pinコネクタにはロックネジタイプを採用しています。ラッチタイプではありませんので、よくご確認ください。
商品スペック
ケーブル長 | 1m |
---|---|

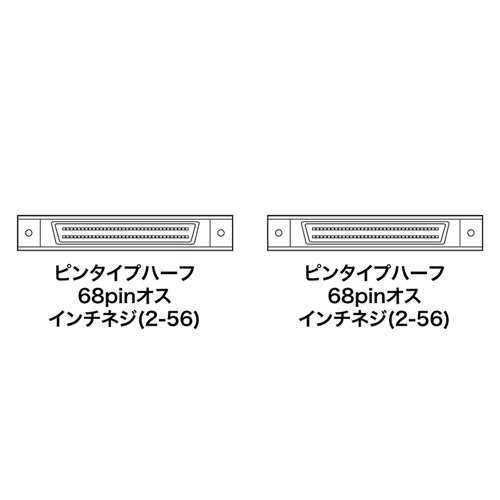

コネクタ形状 | ピンタイプハーフ68pinオス インチネジ(2-56)- |
ピンタイプハーフ68pinオス インチネジ(2-56) | |
仕様 | ハイインピーダンスケーブル(Madison社製SE/LVD/HVD対応ケーブル) |
特性インピーダンス90±6Ω(シングルエンド) | |
※5Pairs(#1-5)のみ、他のPairは90+6/-10Ω | |
特性インピーダンス125±10Ω(ディファレンシャル) | |
ケーブル直径 | 9.8mm |
ケーブル規格 | UL20276 |

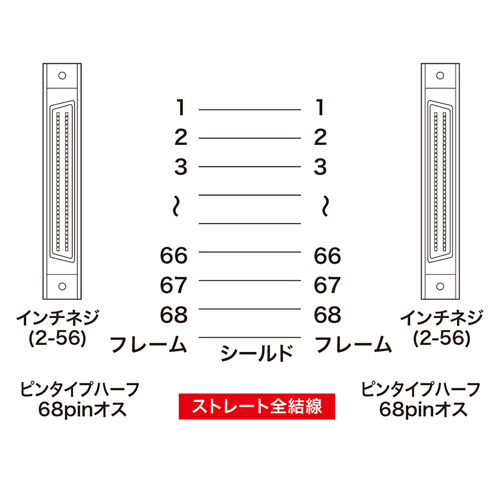

結線 | ストレート全結線 |
