商品紹介
高性能LCDパネル、10ビット画像処理エンジン搭載
LMD-941Wは、業界初(*)9型フルHD(1,920×1,080)広視野角液晶パネル搭載。10ビット画像処理エンジンにより、鮮明で滑らかな階調表示を実現しています。
また、バックライトには白色LEDを採用しています。
- * 2012年9月現在。ソニー調べ
“ChromaTRU”(クロマトゥルー)搭載
スキャン切り替え機能搭載
マルチフォーマットに対応
コンポジットビデオ、HDMI、2系統の3G/HD/SD-SDIの各入力信号、NTSC/PALの2つのカラー方式に対応しています。
堅牢かつ軽量薄型
筐体にアルミダイキャストを採用し、堅牢かつ軽量薄型設計でラックマウントにもポータブルにも適しています。また放送中継車への重量負担も軽減され、より広い作業空間が得られます。
前面コントロールパネルで軽快な操作性を実現
20の機能から割り当てが可能な7個のLED自照式ファンクションボタンとメニュー選択ツマミにより、低照度環境下でもスピーディーに操作することができます。またモノラルスピーカーとヘッドホン出力端子を前面に装備しています。
3電源方式に対応
DC12Vのほか、放送業務用のリチウムイオンバッテリー、および専用のACパワーアダプターでのオペレーションが可能です。バッテリーおよびACパワーアダプターは、モニター後面のVマウントに装着できるなど、実際のシステム運用に細かく配慮した設計を施しています。
モニタリングに便利な機能を多数搭載
■放送業務用モニターとして便利な各種項目を画面に表示できます。センターマーカー、セーフエリアマーカー、アスペクトマーカー、スキャンなど、用途や目的にあわせて切り換えて選択表示します。

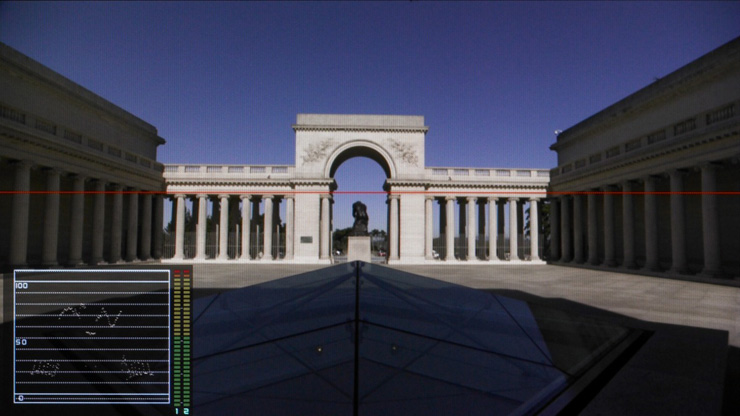

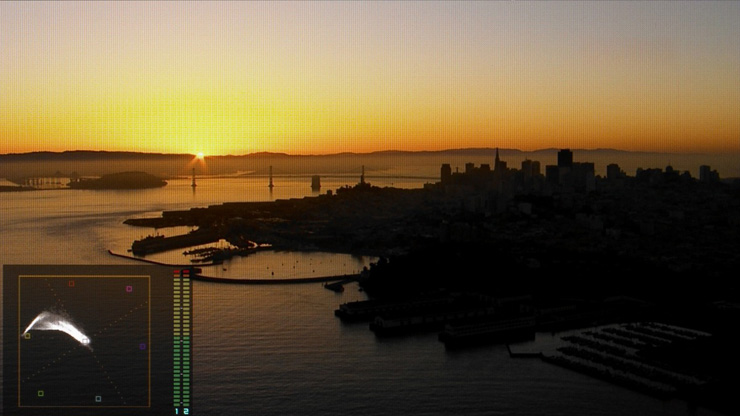

■入力波形(ウェーブフォーム)/オーディオレベル(8CH)/ベクトルスコープ表示機能
入力信号の波形やオーディオレベル(エンベディッドオーディオのみ対応)、ベクトルスコープを画面に表示できます。ウェーブフォーム選択時はラインを表示させ、ライン位置の波形を表示や、20IRE部分の拡大表示が可能です。また、ベクトルスコープ選択時はターゲットを75%と100%に切り替えが可能です。
■R/G/Bの各画素を青信号で動作させ、白黒画像として表示するブルーオンリーモード。
色の濃さ(クロマ)や色相(フェーズ)の調整、信号のノイズ成分の監視に便利です。
専用のENGキット(オプション)をご用意
日中の屋外撮影をサポートする遮光フードとコネクタープロテクターおよびキャリングハンドルで構成される別売のENGキットVF-510をご用意しました。
ラックマウントに対応

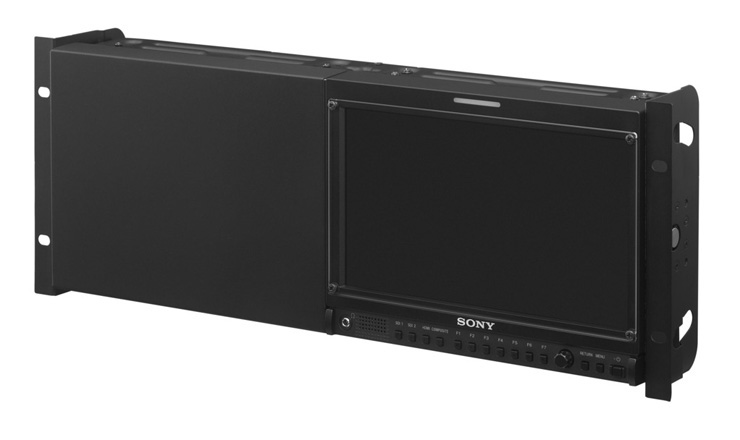

別売のマウンティングブラケットMB-531を使ってEIA19インチラックマウントに標準で最大2台搭載できます。高さ4Uで、放送中継車など限られた設置環境に、より多くの機器を搭載可能にした省スペース設計です。
キャリングハンドル、アームマウントブラケットを付属(*)

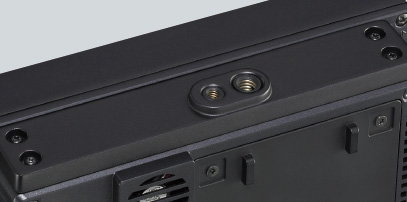

LMD-941Wは携帯用にキャリングハンドルを付属しています。また、本体底面に三脚用のネジ穴を設けていますが、付属のアームマウントブラケットを取り付けることでセット上面で同じネジ穴を使用可能です。
- * キャリングハンドルとアームマウントブラケットは同時に取り付けることができません
* ENGキットVF-510に付属のハンドルを使用時は、キャリングハンドルやアームマウントブラケットは取り付けることができません
その他の搭載機能
■プローブ対応の高精度キャリブレーション機能搭載
工場出荷時に、色度、ガンマ、色温度やユニフォミティー特性のパネル個体差を個々に測定管理し、その個体差を吸収して最適な調整を行うことで、精度の高い画質を実現しています。また市販のプローブを使ったホワイトバランスの自動調整も可能です。
■動作確認済みの他社製品

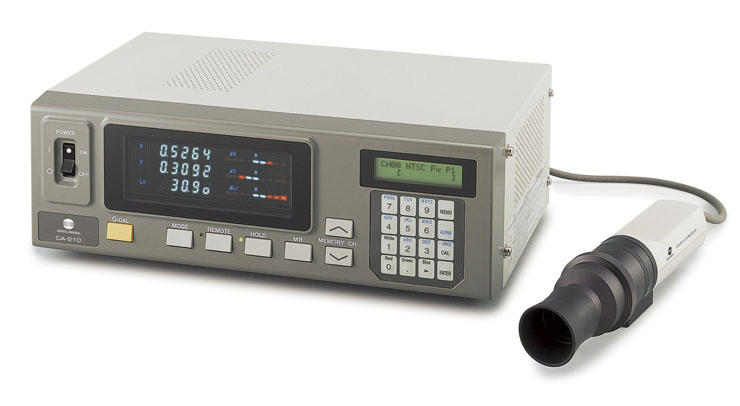

コニカミノルタ製 ディスプレイカラーアナライザ
CA-210/CA-310/CS-200
お問い合わせ先:コニカミノルタセンシング株式会社
国内販売部ナビダイヤル 0570-005575
エックスライト社製 i1 Pro/Pro2
お問い合わせ先:ライトアップ株式会社
TEL:03-3401-8504(代表)
- ※ ホワイトバランスの自動調整機能をご利用の際は、USB 端子を装備したPCとソニー製ソフトウェア“Monitor_AutoWhiteAdjustment ”が必要です
■チルト機能付きモニタースタンド
■着脱可能な液晶保護板
■色温度切り換え機能
■色域変換機能

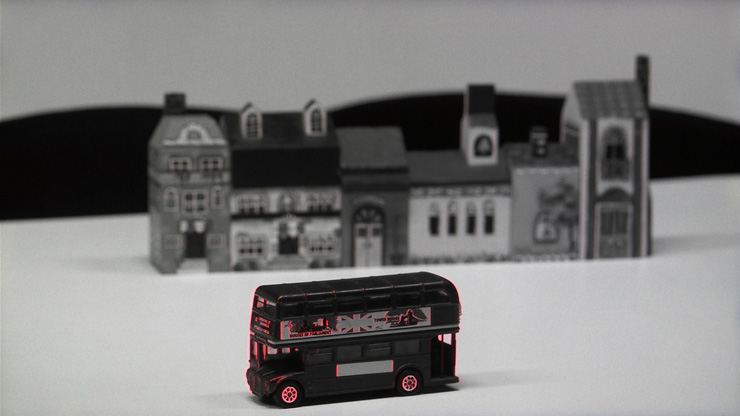

■カメラフォーカス機能
ユーザーコントロールメニューでの上限値以上にアパーチャーの値を上げ、画像の輪郭をはっきりさせます。フォーカスがあった部分に色をつけて表示することもでき、素早く正確なフォーカス合わせが可能です。
■IMD機能
■インターレース信号のI/P変換を4種類内蔵
・インターフィールド(出荷設定):前後のフィールドを演算し高画質で表示します。
・フィールドマージ:偶数・奇数のラインを交互に組み合わせて表示します。静止画やPsF信号に最適です。
・ラインダブラー:同じラインを2度表示します。処理時間が短く、ラインフリッカー確認に有効です。
・インフィールド:1080iのSDI信号を1フィールド未満の処理時間で高画質で表示します。
■スクリーンメニュー表示機能
■メニュー表示言語の選択(日本語対応)
■キーロック機能
■クローズドキャプション機能(*)
- * ARIB表示は非対応
商品スペック
【画像系】 | |
---|---|
●パネル | a-Si TFT アクティブマトリクスLCDパネル |
●画面サイズ | 9型 |
●表示エリア(幅×高さ)、対角 | 198.7×111.8、227.0mm |
●アスペクト比 :16:9 | |
●解像度 | 1920×1080ピクセル(FULL HD) |
●視野角(パネルの仕様) :89度/89度/89度/89度(上/下/左/右、コントラスト>10:1、Typical値) | |
●有効画素率 | 99.99% |
●スキャン :ノーマルスキャン:0% 、オーバースキャン:5% | |
●色温度 | D65、D93(他の色温度にも設定可)、ユーザー |
●カラースペース(カラーガマット) | EBU、SMPTE-C、ITU-709 |
【その他】 | |
●電源 | AC100 - 240V、0.7 - 0.4A、50/60Hz、DC12V、2.5A |
●消費電力 | 最大約36W |
●外形寸法(幅×高さ×奥行) | 約222.4×183.5×161.8mm(スタンド位置を前方に移動させた場合を除く) |
●質量 | 約2.0kg、約2.6kg(ACアダプター装着時) |
●付属品 | AC電源コード×1、ACプラグホルダー×1、ACアダプター×1、ハンドル×1、アームマウントブラケット×1、ハンドル/ブラケットネジ×4、取扱説明書×1、CD-ROM×1、CD-ROMマニュアルの使いかた×1、保証書×1 |
★詳しいスペックはこちらをご覧ください⇒ |
