商品紹介
19インチLCD一体型16ポートKVMドロワー
LEDライト搭載 - 手元が暗い場合でもキーボードやタッチパッドの操作が可能
2段階カスケード接続対応 - 対応KVMスイッチを最大16台追加増設すれば、最大256台のコンピューターを接続可能
デュアルインターフェース - コンピューターは、PS/2、USBの両インターフェースに対応

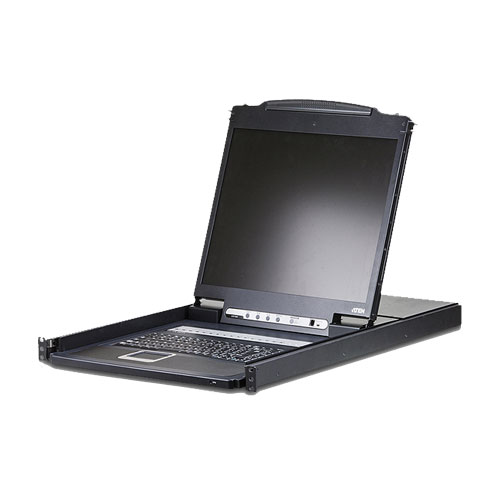

CL1316Nは、19インチLCDモニター搭載、PS/2およびUSB対応の16ポートKVMドロワーです。
本製品は、19インチLCDモニター、日本語配列フルキーボード(106キー)、タッチパッド、および16ポートPS/2・USB KVMスイッチを一体化したデザインで、システムラックの1Uサイズでマウントできるのが特長です。そのため、サーバールームの限られたスペースを有効活用できます。
また本製品には直接16台のPS/2またはUSBサーバーを接続でき、さらに対応KVMスイッチを16台追加してカスケード接続すれば、本製品から最大256台のサーバーを操作できるので、フレキシブルにサーバーを拡張でき、またサーバー管理者の負担やコストを軽減できます。サーバーの切替方法は、本製品のフロントパネルにあるプッシュボタン、キーボードからのホットキー入力、および多言語OSD(オンスクリーンディスプレイ)メニューの3通りあります。セットアップにソフトウェアは不要で、ケーブルを適切なポートに接続するだけなので、非常に簡単にセットアップできます。
本製品は、コンピューターの切り替え操作とサーバーラックの省スペース化を同時に実現して快適な作業環境を構築するとともに、サーバーメンテナンスの質を向上し、作業時間を短縮することができます。
商品スペック
コンピューター接続数 | |
---|---|
・ダイレクト | 16 |
・最大 | 256(2段階カスケード接続) |
・コンピューター側対応インターフェース | PS/2、USB |
・ポート選択 | OSD、ホットキー、プッシュボタン |
コネクター | |
・KVMポート | キーボード/マウス/モニター SPHD メス(イエロー)×16 |
・ファームウェアアップグレード | RJ-11×1 |
・電源 | 3極AC電源ソケット×1 |
スイッチ | |
・ポート | プッシュボタン×16 |
・リセット | ピンホール型スイッチ×1 |
・電源 | ロッカースイッチ×1 |
・ファームウェアアップグレード | スライドスイッチ×1 |
・LCD調節 | プッシュボタン×4 |
・LCD電源 | プッシュボタン×1 |
LED | |
・オンライン | オレンジ×16 |
・選択 | グリーン×16 |
・電源 | KVM電源 ダークグリーン×1 |
LCD電源 オレンジ×1 | |
・Lock | Num Lock (グリーン)×1 |
Caps Lock (グリーン)×1 | |
Scroll Lock (グリーン)×1 | |
エミュレーション | |
・キーボード/マウス | PS/2、USB |
・スキャンインターバル | 1~255秒 / 5秒(デフォルト) |
パネル仕様 | |
・画面サイズ | 19インチ |
・ピクセルピッチ | 0.294 mm×0.294 mm |
・対応色 | 1677万色 |
・コントラスト比 | 1000 1 |
・輝度 | 250 cd/m? |
・応答時間 | 5ミリ秒 |
・視野角 | 170°(水平)、160°(垂直) |
ビデオ | |
・19インチLCD | 最大1,280×1,024@75Hz、DDC2B準拠 |
・電源仕様 | AC 100~240V、50/60Hz、1A |
(日本仕様はPSE対応 3P/100V電源コードを同梱) | |
・消費電力 | 17.2W 83BTU |
動作環境 | |
動作温度 | 0~50℃ |
・保管温度 | -20~60℃ |
・湿度 | 0~80% RH、結露なきこと |
ケース | |
・ケース材料 | メタル、プラスチック |
・重量 | 12.77 kg ( 28.13 lb ) |
・サイズ(W×D×H) | 483×690×44 mm |
・同梱品 | 2L-5202U(1.8m)ケーブル×2 |
電源ケーブル(1.8m)×1 | |
ファームウェアアップグレードケーブル×1 | |
イージーセットアップラックマウントキット(ショートorロング)×1 | |
クイックスタートガイド×1 | |
・対応KVMケーブル | 《PS/2 KVMケーブル》 |
2L-5201P(1.2m) | |
2L-5202P(1.8m) | |
2L-5203P(3m) | |
2L-5206P(6m) | |
《USB KVMケーブル》 | |
2L-5201U(1.2m) | |
2L-5202U(1.8m) | |
2L-5203U(3m) | |
2L-5205U (5m) | |
・※注意 | 標準でUSBケーブル2L-5202U(1.8m)×2が付属しています。 |
対応ATEN製品 | |
・対応KVMスイッチ | カスケード接続対応KVMスイッチ CS1308/CS1316 |
