「Bridge Micro」シリーズを最大10台まで収納可能

エーディテクノ M_PLUS [「Bridge Micro」シリーズ対応19インチラックマウントユニット]

受注生産品のためご注文後のキャンセルは承れません。
事前に納期確認のお問い合わせをお願い致します。

¥125,950（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： M_PLUS

詳　細：メーカーページへ

商品紹介

EIA規格の19インチラック対応サイズ
EIA規格の19インチラックサイズに対応しており、2Uの高さで取り付けることが出来ます。

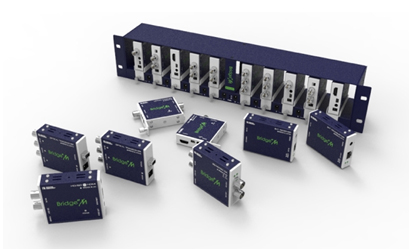

高さ2Uの本体に「Bridge Micro」シリーズを最大10台まで収納可能
M_PLUSは、「Bridge Micro」シリーズ（超小型軽量の変換器・分配器・延長器製品を含む）を最大10台まで収納が可能です。
スクリュー付スライドレールタイプの収納スロットはBridge Micro製品を前後にスライドし設置、スクリューを止めることでしっかりと固定することができます。
これまで煩雑に置いていたコンバーター等を分かり易く配置することで、管理・運用時のメンテナンスが効率化できます。

一つのACアダプターで全収納スロットへ電源供給
M_PLUS本体の各収納スロットの前後にDC出力端子（計10口）を搭載。
付属の各スロット用DCケーブルでM_PLUSとBridge Micro製品間を接続することで、M_PLUSに接続されたACアダプター一つで、各スロットのBridge Micro製品へ電源供給することが可能となります。
電源の一元化により、配線が簡素化され、作業時の負担を軽減します。

抜け防止コネクタと安定運用を考慮したデュアル電源供給に対応
抜け防止機構を採用したACアダプター接続用DC入力を2口搭載。不用意なACアダプター抜けを防ぎます。

また、オプションのACアダプターを追加接続することで、片側のACアダプターから電源給電が出来ない等の事故が発生してもどちらか1つのACアダプターから電源が供給継続されている事で接続された全てのBridge Micro製品へ電源を安定供給し続けます。

また、M_PLUS本体前面には各ACアダプターからの電源供給状況を表示するLEDライトを搭載。安定した電源供給が行われているかをM_PLUS本体前面から確認が可能です。

■製品外観図

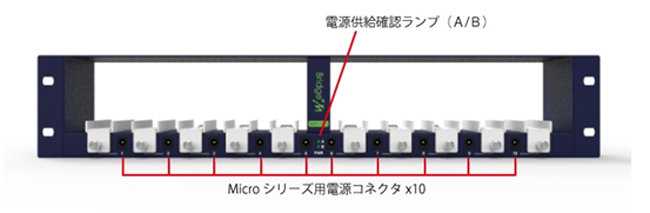

[前面]

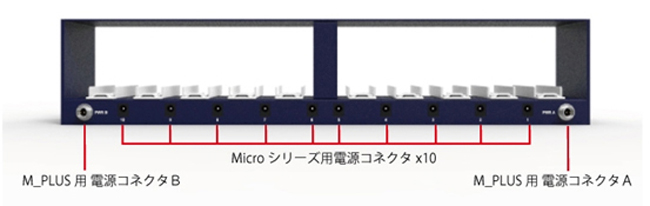

[背面]

商品スペック

搭載可能機種	Bridge Microシリーズ（M_HH、M_SH、M_UD、M_DA、M_OTR）
搭載可能台数	10台
電源	ACアダプター
入力電圧	DC12V
消費電力	最大40W
動作温度	0％～ 50％
本体サイズ	482 mm x 88 mm x 68 mm （突起物含まず）
本体重量	910g
付属品	ACアダプター（12V/3.3A）、Microシリーズ取付用ネジx10、Microシリーズ接続用電源ケーブルx10、Miniシリーズ接続用電源ケーブルx10(*1)、取扱説明書
適合認証	FCC/ CE/ PSE（ACアダプタ）
保証	1年間
*1	搭載可能機種以外は、収納スロットに挿しこむ事が出来ません。
※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。
