商品紹介

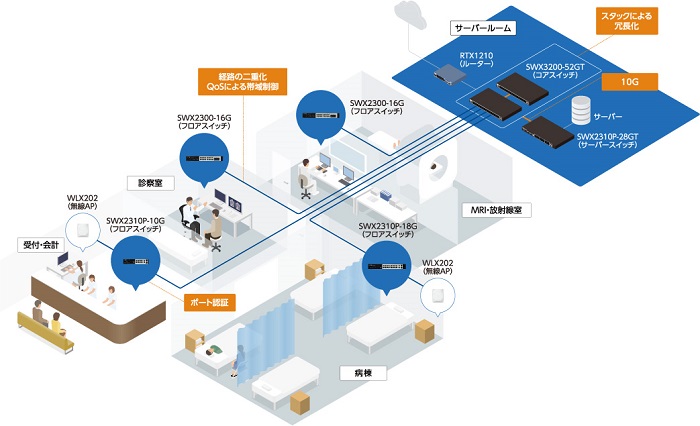

大規模ネットワーク構成例

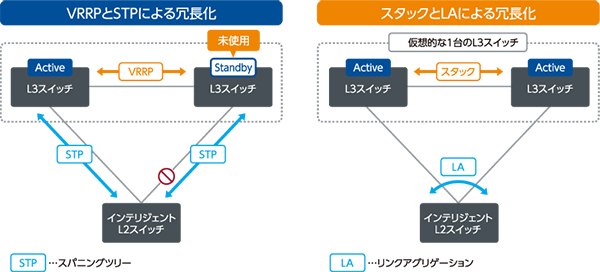

スタック機能
ヤマハのネットワーク機器では初めてスタック機能を搭載しました。大規模ネットワークの構築の際、ネットワークの障害対策を目的として、経路だけでない機器の冗長化の手段として機能します。また、一般的なVRRPを用いる方法と比べて、待機スイッチが不要となるため、スイッチの利用効率を高めることができます。さらに、1台のスイッチのポート数では足りない場合に、仮想的に複数台のスイッチを1台のスイッチであるように動作させることで、ポートを容易に増設することが可能です。
※スタック機能を使用する場合には、別売りのダイレクトアタッチケーブル『YDAC-10G-1M』『YDAC-10G-3M』を使用してください。

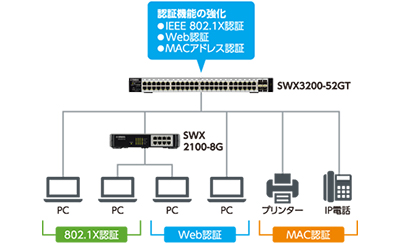

セキュリティー機能の強化

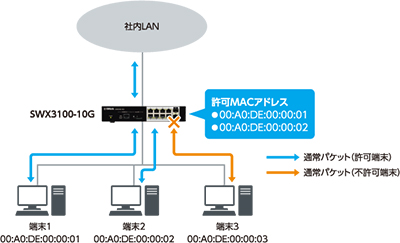

より強固なセキュリティーが必要なネットワークに対応するため、インテリジェントL2スイッチ「SWX2300シリーズ」で採用したMACアドレス認証およびIEEE 802.1X認証に加え、新たにWeb認証に対応します。また、新たに認証機能の併用に対応し、1台のスイッチで複数の認証機能が使用可能です。さらに、MACアドレスをベースとした通信許可端末の制限を行うポートセキュリティー機能を搭載しており、通信を許可する端末をあらかじめ登録しておくことで、不正なアクセスがあった場合にパケット破棄やポートをシャットダウンさせることができます。
充実した管理/設定機能

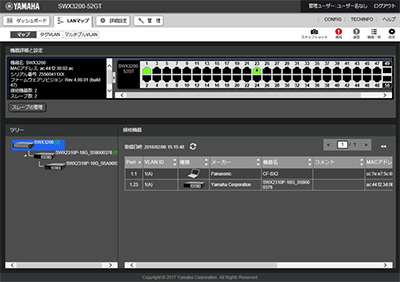

WebGUIによる可視化機能「LANマップLight」を搭載しており、コマンド入力による設定ではなく、グラフィカルな画面でスイッチの設定が可能です。「LANマップLight」では、スイッチとは別に監視装置を用意する必要がなく、スイッチ単体でループや端末の異常状態などを確認することが可能です。コマンドによる設定は、業界標準のコマンド体系となっており、設定に際して、新たな学習は不要です。また、SNMPやRMONなどにも対応しているため、従来からの機器や設備でネットワーク監視を行うこともできます。さらに、メーカースイッチ製品としてはmicroSDカードスロットを初めて搭載しました。内部に蓄積したデータのバックアップやファームウェアの起動・更新手段として、microSDカードが使用可能です。

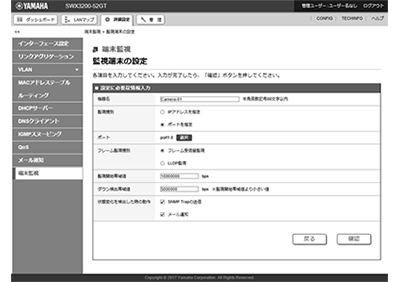

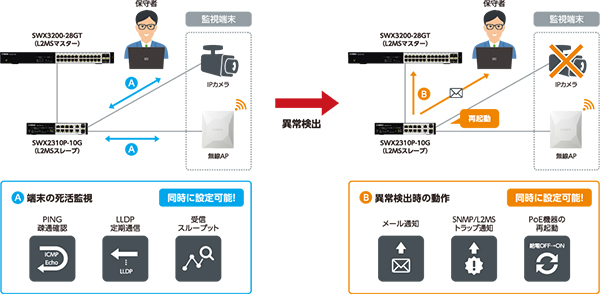

精度の高い端末の死活監視機能
監視方法の組み合わせ(PING疎通確認、LLDP定期通信、受信スループット)による、高精度な端末の死活監視が可能です。異常検出時の動作(メール通知、SNMP/L2MSトラップ通知、PoE機器の再起動)も選択可能です。

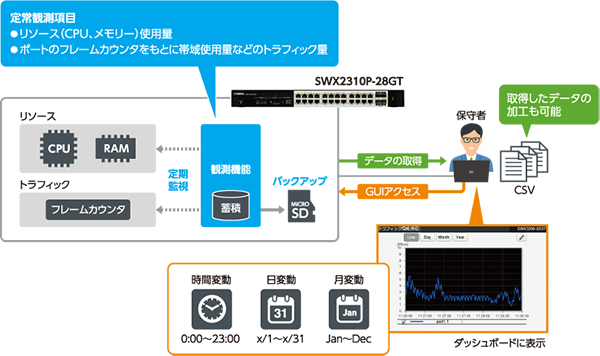

パフォーマンス観測
CPUやメモリーの使用量、トラフィック量を定常的に観測。
大規模ネットワークの保守運用業務の負担となっている、機器の稼働状況や通信状況の把握を容易にします。また、期間(時間/日/週/月)ごとの変動データを1年分蓄積します。蓄積データやライブデータはダッシュボード画面で確認できます。蓄積データはmicroSDカードへのバックアップやPCへの保存も可能です。短期的な通信状況の把握や、長期的な需要予測、将来の設備設計に活用できます。
※データの蓄積にはmicroSDカードが必要です。
商品スペック

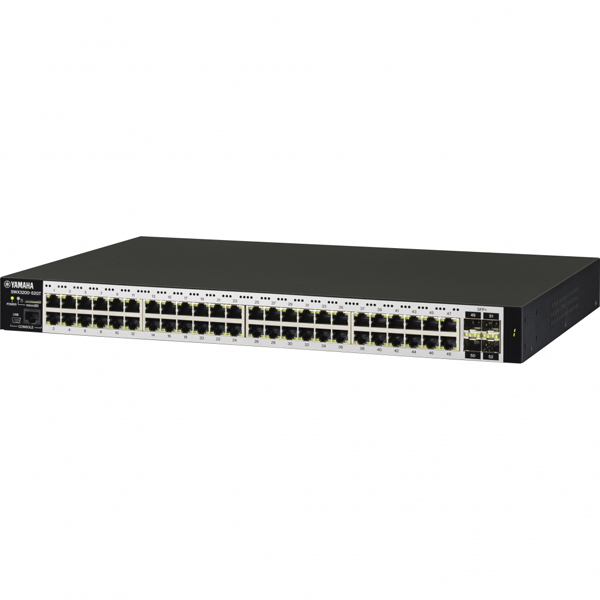

LANポート数 | 48 |
---|---|
SFP+スロット数 | 4 |
microSDスロット | 1スロット(SDHC対応) |
コンソールポート | 1ポート(RJ-45)、1ポート(USB mini-B) |
スイッチング容量 | 176Gbit/s |
転送能力 | 130.95Mpps |
レイテンシー(10G/1000M/100M/10M) | 1.3μs/2.5μs/5.5μs/36.9μs |
最大MACアドレス登録数 | 16384 |
フレームバッファー | 1.5MB |
ジャンボフレーム対応サイズ | 最大10240byte |
リンクアグリゲーション | スタティック設定、LACP(IEEE 802.3ad) |
状態表示ランプ(前面) | POWER、microSD、LINK/ACT、SPEED、Stack ID |
動作環境条件 | 周囲温度 0~50℃、周囲湿度 15~80%(結露しないこと) |
電源 | AC100~240V(50/60Hz)、電源内蔵(電源スイッチなし)、 電源インレット(3極コネクター、 C14タイプ) |
最大消費電力(皮相電力) | 47.2W(78.3VA) |
最大消費電流 | 0.87A |
発熱量 | 169.9kJ/h |
筐体 | 金属筐体 |

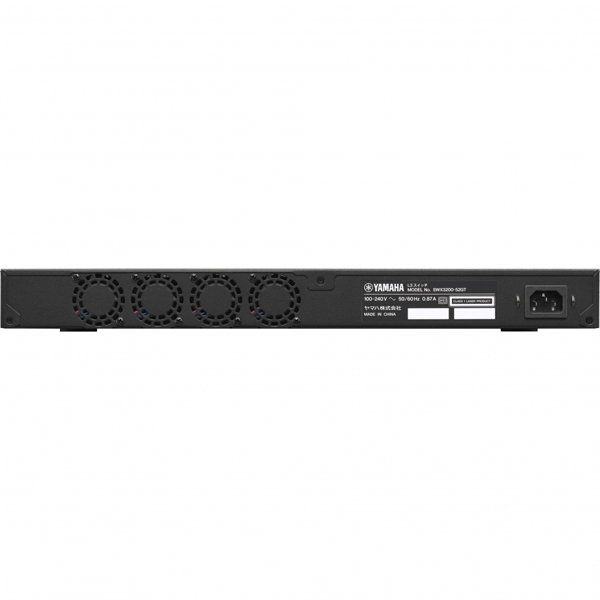

ファン | 4基 |
電波障害規格、環境負荷物質管理 | VCCIクラスA、RoHS対応 |
外形寸法 | 440(W)×44(H)×300(D)(突起物を除く)mm |
質量(付属品含まず) | 4.3kg |
付属品 | 電源ケーブル(3ピンプラグ)、電源抜け防止金具、取扱説明書(保証書含)、レッグ、ダストカバー(SFP+スロット取付け済み)、ラックマウント用金具&ネジ |
仕様対象ファームウェア | Rev.4.01.13 |
オプション | RJ-45コンソールケーブル、SFPモジュール、SFP+モジュール、ダイレクトアタッチケーブル |
仕様対象ファームウェア | Rev.4.00.13 |
