商品紹介

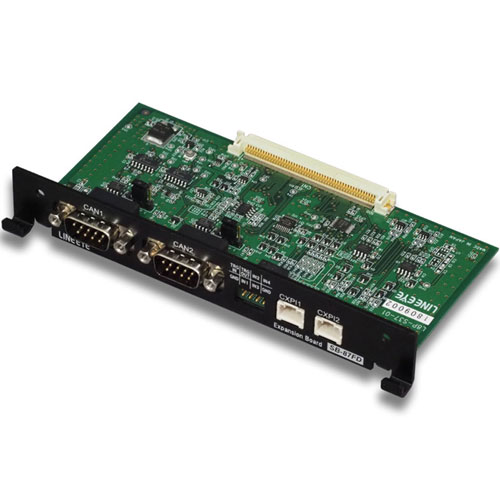

CAN(ISO11898準拠)、CAN FD(ISO11898-1:2015準拠)、CXPI(JASO D015準拠)を測定できるプロトコルアナライザー用拡張オプションセット。
●125Kbps~1MbpsのCAN通信対応
●125Kbps~5MbpsのCAN FD通信対応
●5Kbps~20KbpsのCXPI通信対応
●2chのリアルタイムモニター機能
●1chのシミュレーション機能
●データフレームと同時に外部信号状態を測定可能
商品スペック
適合アナライザー | LE-8200A/LE-8200 |
---|---|
計測インターフェース | CAN FD/CAN ISO11898-1 2015準拠/ISO11898準拠(Dsub9ピンコネクタ x2) |
CXPI JASO D 015-3 2015準拠(ヘッダ3ピンコネクタ x2) | |
トランシーバ | CAN/CAN FD MCP2542FD (Microchip)相当 CXPI BD41000AFJ (Rohm)相当 |
計測チャンネル数 | CAN、CAN FD、CXPIの組み合わせで2チャンネル |
拡張プロトコル | CAN-FD(ISO/Non-ISO), CAN2.0B, DeviceNet, CXPI |
通信速度 | CAN 最大1Mbps |
CAN-FD 最大1Mbps BRSレセシブ時 1M、2M、4M、5Mbps | |
CXPI 5kbps ~ 20kbps | |
モニター機能 | CAN/CAN FD 標準/拡張フォーマット対応, サンプルポイント設定可 |
CXPI 通常フレーム/バーストフレーム対応, 任意速度設定可 | |
IDフィルタ | チャンネル毎に指定のアクセプタンスID(ビットマスク指定可)のみを記録可能 パスID、カットIDを各8個指定して、アクセプタンスIDとのAND条件でフィルタ可能 |
タイムスタンプ | 9桁表示 実時間/差分時間表示 分解能 時分秒, 分秒1ms, 100μs, 10μs, 1μs 指定可 |
トリガー機能 | 最大8組の条件と動作を指定して、OR動作とシーケンス動作が可能 |
トリガー条件 | エラー(非ACK, ERRORフレーム, Parity, Framing, CRC), 指定データフレーム(チャンネル, ID, データ, データオフセット,データビットマスク), 指定リモートフレーム(チャンネル, ID), タイマー一致, カウンタ一致, 外部信号論理, 外部トリガー入力 |
トリガー動作 | 測定停止, メモリーカード保存, タイマー制御, カウンタ制御, 指定データ送信, ブザー, トリガー条件の有効/無効化, 外部トリガー出力 |
シミュレーション機能 | 事前登録したテストフレーム(CAN/CAN FD 16種類、CXPI 16種類)の送信テストが可能 データフィールド内の指定位置データを自動的に増減(スイープ)可能 |
CAN/CAN FDテスト | キー操作で選択された複数フレームをそれぞれの指定周期で送信可能 (送信回数も指定可) |
CXPIテスト | マスターモード/スレーブモード, イベントトリガー方式/ポーリング方式を指定可能 IDをスケジュール送信可能, ID一致応答送信 |
外部信号入力 | 4チャンネルの外部信号状態をLEDでリアルタイム表示可能 データと連動して信号論理と電圧値を記録可能 信号電圧値を指定周期で連続測定可能(測定レンジ ±15V 測定精度 ±1%FS) |
構成品 | 専用拡張ボード, ラインステート表示シートB, DSUB9ピン分岐ケーブル 2本,3線プローブケーブル 2本, 8線プローブケーブル, ユーティリティCD |
