商品紹介

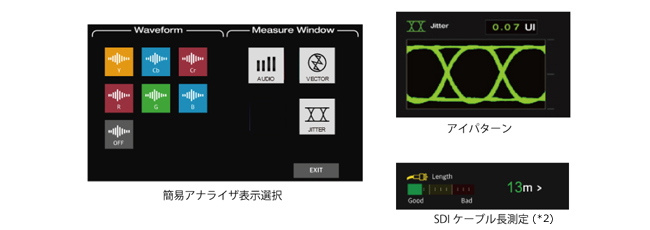

簡易アナライザ機能搭載（ウェーブフォーム、ベクトルスコープ、SDIアイパターン、SDIケーブル長、オーディオレベル）
　入力信号の分析・確認ができる簡易アナライザ機能を搭載。5型ワイド液晶の左下部エリアにY/Cb/Cr、R/G/Bの要素毎に表示が可能なウェーブフォームを、右下部エリアに信号の色構成を表示するベクトルスコープ/アイパターン/SDIケーブル長/オーディオレベル（最大8ch）を入力映像と同時に透過表示可能です。(*3)
　入力SDIケーブル長測定機能と強化されたSDI入力時のアイパターン表示機能を搭載。(*4)　X_NEO1_PLUSでは疑似アニメーションだったSDIアイパターンは、実際に入力されたSDI信号の値を基に品質を波形とUI値で表示し、信号のゆらぎ（ジッタ）の状態を確認できる方式にグレードアップ。(*2) SDIアイパターンとSDIケーブル長の測定が可能となる事で、映像送出・伝送シーンにおいて多数利用されているSDI信号の品質確認が現場にて容易に行えます。

クロスコンバージョン入出力対応（SDI→HDMI／HDMI→SDI）
　SDIとHDMIの各入出力端子を搭載。SDI−HDMI間を相互にコンバートが可能です。任意で選択したSDIまたはHDMI入力信号をSDI・HDMI出力端子から同時出力します。
　3G-SDIの1080p50入力においてはLevel A/Bにいずれも対応しています。(*5)
　※ HDCP付きHDMI信号の出力およびSDI信号変換には対応しておりません。

アップ／ダウン／クロスコンバート機能
　X_TS_miniに入力されたSDI／HDMI信号をフォーマット変換して出力する、アップ／ダウン／クロスコンバート機能を搭載。X_TS_miniからの出力信号を、接続した表示機器の対応フォーマットに合わせて出力することが可能です。本体上部のジョグダイヤル、またはタッチパネル操作にて出力設定画面を表示できます。

　出力フォーマット：
　　 480i/ 576i/ 720p50/ 720p59.94/ 720p60/ 1080i50/ 1080i59.94/ 1080i60/
　　1080p24/ 1080p25/ 1080p30/1080p50/ 1080p59.94/ 1080p60

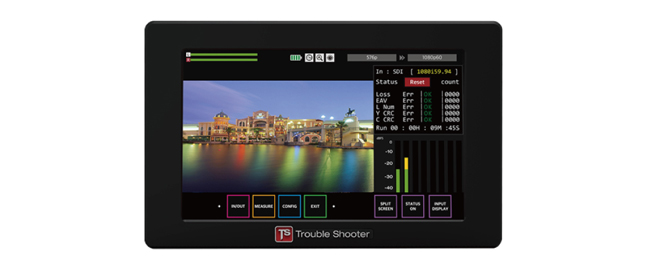

タッチパネル搭載5型ワイド液晶操作パネル

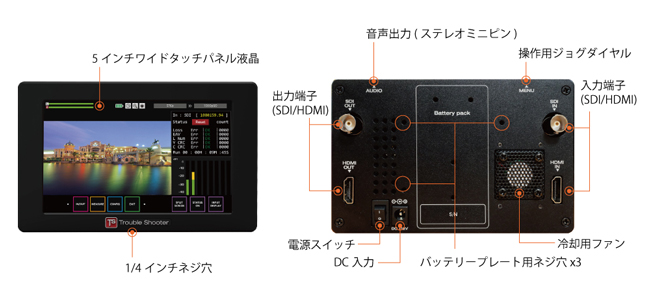

　抵抗膜方式タッチパネルを採用した5型ワイド液晶を搭載。タッチパネル操作または、本体上部のジョグダイヤル操作にて、簡単かつ直感的な操作で、各種設定の変更や入力信号情報を5型ワイド液晶に表示します。
　また、下側面に1/4インチネジ穴を搭載しており、カメラ等との取付けにも対応。撮影時の映像確認用としてもご利用頂けます。

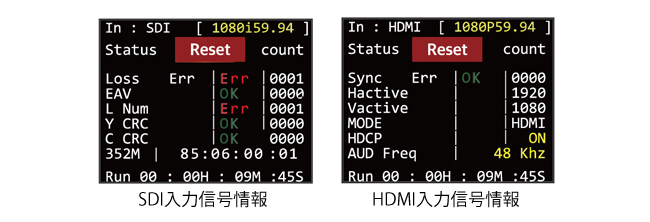

SDI／HDMI入力情報モニタリング
　X_TS_miniへ入力されたSDI／HDMI信号情報を5型ワイド液晶へモニタリング表示します。入力信号のエラー情報や、HDMI信号のHDCP有無等の簡易的な信号情報の確認が行えます。

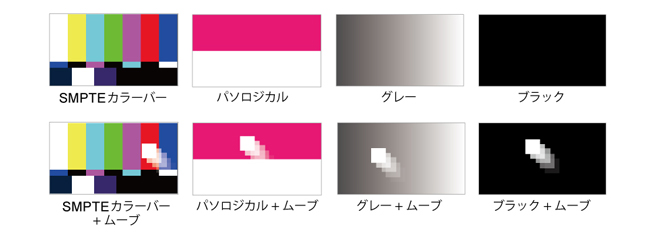

テストパターンジェネレーター機能
　ムーブ信号を含む、SMPTEカラーバー／パソロジカル／グレー／ブラックの8種のテストパターン出力機能を搭載。X_TS_miniから出力されたテストパターンを用いて、ソースが無い環境やソースからの出力信号が不確定な場合でも、X_TS_miniに接続されたシンク機器へ信号出力が出来る為、現場での映像チェックにすばやく対応します。

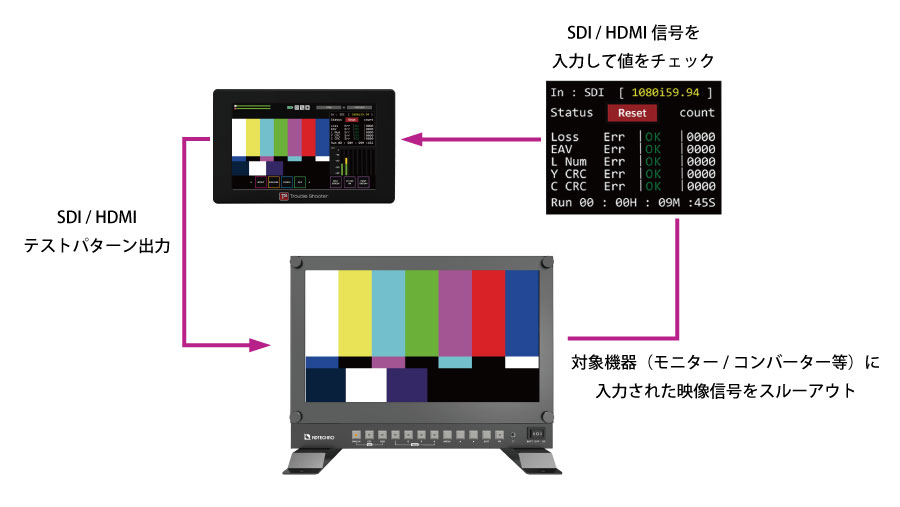

ループチェック機能を搭載
　これまでにはないループチェック機能を搭載。テストパターンの出力と入力信号の測定を同時に行うことができるため、設置環境の試験と測定をX_TS_mini1台で実施できます。
