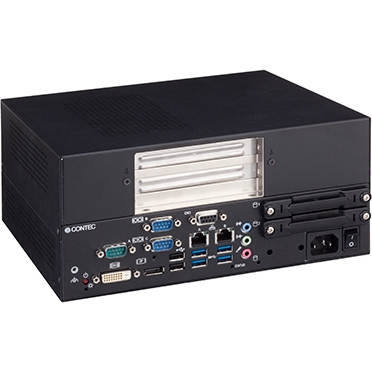

コンテック BX-M1020P2-NA02 [ボックスコンピュータ BX-M1000 Cel 2xPCI noOS]

商品紹介

概要・特長

本製品は、第7世代Intel CPUプロセッサを搭載したファンレス・ハイパフォーマンスの組み込み用コンピュータです。
高性能・省電力でありながら豊富なインターフェイスを持ち、完全自然空冷(FANレス)稼動を実現しています。 CPUはCeleron 3965Uプロセッサを採用しています。
デュアルLAN・USB3.0・Displayport・DVI-D・RS-232C・DIOなど多彩なインターフェイスおよびスロットイン方式の2.5インチSATAディスクスロットを搭載しており、デジタルサイネージを始めとした画像表示の用途に最適です。
本製品はPCIバスを搭載した2スロット拡張モデルです。 CPUにEmbeddedタイプを採用。安定供給が可能なパーツの使用により、安心してご使用いただけます。
さらに、メーカーカスタマイズBIOSを採用し、BIOSレベルでのサポートが可能です。

第7世代Celeronプロセッサ採用

省電力・ハイパフォーマンスのCeleron 3965Uプロセッサを搭載し、省電力でありながら高い演算・描画能力を実現しています。CPUはEmbeddedタイプの採用により、安定供給を可能にしています。

保守点検業務を軽減するファンレス設計

CPUファンを廃したスピンドルレス設計です。ファンによるホコリや異物の侵入を心配する必要がなく、経年劣化する部品の使用を極力抑えた設計と合わせて保守点検業務の負担を大幅に軽減します。

周辺機器を自在に拡張する豊富なインターフェイス

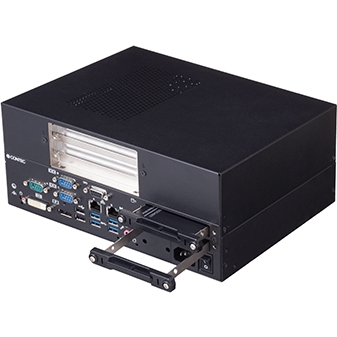

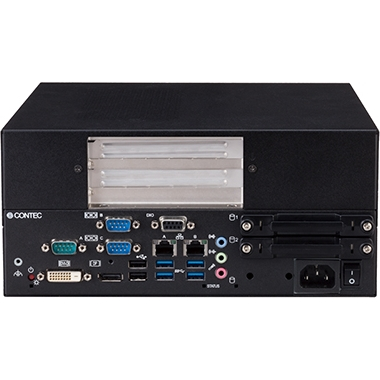

DVI-D×1、Displayport×1、1000BASE-T×2、USB3.0×4、USB2.0×2、シリアル(RS-232C)×3、DIO×1などの拡張インターフェイスを搭載しています。 また、スロットイン方式の2.5インチSATAディスクスロットを2スロット搭載しており、OSとデータの分離が可能で一方をシステム起動用、もう一方をメンテナンス用やシステムログ／収集したデータの持ち帰り用といった運用形態がとれるため、たいへん便利です。

ケーブル抜けによるトラブルを回避する抜け防止金具や固定用結束バンドを用意

ケーブル固定用結束バンドにより、USBケーブルなどのロック機構がないコネクタの抜け防止を行うことができ、不要なトラブルを回避できます。

組み込み用途に必要な安心設計

Windows 10 IoT Enterprise 2019 LTSC プリインストールモデルでは、OSのライトフィルタ機能*1を使用することが可能です。ライトフィルタ機能で記憶装置への不要な書き込みを禁止することで記憶装置の書き込み回数制限の不安を解消、また意図しないシステムの改変を防止することもできるなど、組み込み用途に必要な安心設計に配慮しています。

*1 Windows 10 IoT Enterprise 2019 LTSCはUWF(Unified Write Filter)機能を持ち、ディスクへの書き込みをRAMなどにリダイレクトして、実際のディスクへの書き込みを抑止して保護する機能です。

PCIバスボードを実装できる拡張スロットを搭載

PCIスロットを2スロット搭載しています。

商品スペック

設置タイプ	デスクトップ; ウォールマウント
サポートOS	Windows 10 IoT Enterprise 2019 LTSC 64-bit; -
CPU世代 (開発コード名)	第7世代 (Kaby Lake-U)
プロセッサ (CPU)	Celeron 3965U
CPUソケット	-
メモリ	8GB
RAS	ハードウェアモニタ (温度・電圧); リモートパワーオン; リモートリセット; ウォッチドッグタイマ
GPU	-
AI パフォーマンス	-
セキュリティ	NIST SP800-147 (BIOS Write Protect); Secure Boot USB Key
ディスプレイ	1x DisplayPort (v1.2); 1x DVI-D
LAN	2x 1000BASE-T
ワイヤレス	-
オーディオ	1x Line out; 1x Line in; 1x Mic-in
I/O	4x USB3.2 Gen1 (USB3.0); 2x USB2.0; 3x RS-232C
メモリカード	-
拡張バス	2x PCI
ドライブベイ	2x 2.5-inch bay (SATA)
入力電圧	100 ～ 240VAC
使用周囲温度	0 ～ 60℃ (DVI使用時 0 ～ 55℃) エアフロー0.7m/s; 0 ～ 50℃ (DVI使用時 0 ～ 45℃) エアフローなし
保存周囲温度	-10 ～ 60℃
適合規格・認証規格	CE; FCC Class A; UKCA; VCCI Class A
