商品紹介

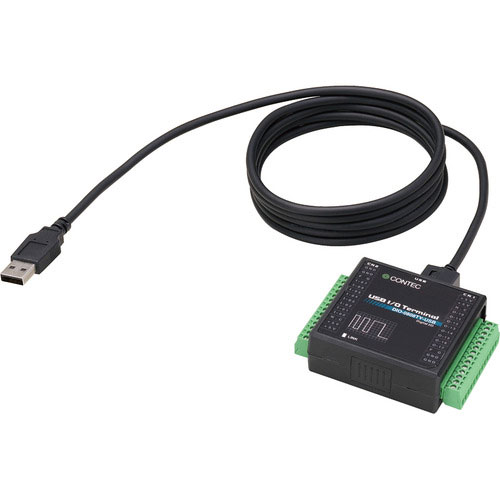

本製品は、パソコンにデジタル信号の入力または出力機能を拡張するUSB2.0対応のターミナルです。USBのバスパワー駆動により外部からの電源供給が不要です。非絶縁TTLレベル入力8点、非絶縁オープンコレクタ出力8点を搭載しています。その他、入出力回路には保護回路(サージ保護)、配線が容易なターミナルコネクタを採用しています。Windowsドライバを添付しています。
商品スペック
【拡張モジュール】 | |
---|---|
バス仕様 | USB 2.0 |
サイズ | Yタイプ |
使用コネクタ | 2x スクリュー端子台 14-pin |
【デジタル入出力】 | |
入力点数 | 8点 |
出力点数 | 8点 |
双方向点数 | - |
応答速度 (入力) | 200nsec (max.) |
応答速度 (出力) | 200nsec (max.) |
動作電圧 (入力) | 5VDC-TTL |
動作電圧 (出力) | 5VDC-TTL |
入力回路 | 非絶縁TTLレベル入力 (負論理) |
出力回路 | 非絶縁TTLオープンコレクタ出力 (負論理) |
内蔵電源 | - |
