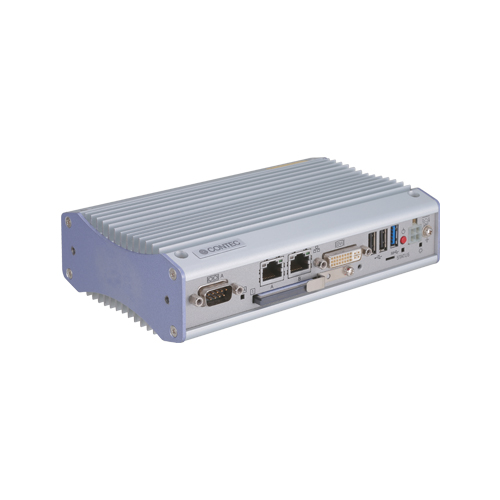

コンテック BX-830D-DC7C1724 [ボックスコンピュータ BX-830D/4G/CFast40/W10IoT]

商品紹介

概要・特長

本製品は、Intel AtomプロセッサE3845 を搭載したファンレス組み込み用パソコンです。スリットレス筐体でありながら、-40～70℃※1の広い温度範囲に対応し、厳しい稼動条件での安定動作が可能です。クアッドコアCPU の採用により、4 つのコアで4 つのアプリケーションを同時に安定した高速処理を実現しながら、消費電力は大幅に低減、前世代のアーキテクチャとの比較で電力効率が2 倍以上向上しています。DVI-I、Display Port、1000BASE-T、USB3.0、シリアルなど拡張インターフェイスを搭載しています。ファンレス、ストレージにCFast カードを採用による完全スピンドルレス設計で保守が容易です。CPU にEmbedded タイプを採用。安定供給が可能なパーツの使用により、安心してご使用いただけます。さらに、メーカーカスタマイズBIOS を採用し、BIOS レベルでのサポートが可能です。また、コンテックならではのオリジナル機能：「電断プロテクト」、「CONTEC Fast Boot」、「Secure Boot USB Key」、「Disk Copy」、「自己診断」といった機能が利用可能です。

※1 エアフロー 0.5m/s　ディレーティングあり

ランニングコスト削減と省エネルギー化に貢献

低消費電力プラットフォームのインテル AtomTMプロセッサE3845 を採用、十分なパフォーマンスを確保しながら低消費電力を実現しています。

広温度範囲対応-40～70℃での動作保証

-40～70℃※1 の広温度環境下での安定動作が可能です。
※1 エアフロー 0.5m/s　ディレーティングあり

鉄道規格に対応

鉄道規格EN50155(Class TX)*2 および火災安全性規格EN45545-2 に適合しています。鉄道車両等の過酷な環境での安定動作が可能です。

*2 Type test を実施しています。

ケーブル抜けによるトラブルを回避する抜け防止金具や固定クランプを用意

USB 抜け防止金具、ケーブル固定クランプにより、USB ケーブルなどのロック機構がないコネクタの抜け防止やCFast カード抜け防止用金具の装備によりCFast カードの抜け防止をすることができ、不要なトラブルを回避できます。

組み込み用途に必要な安心設計

Windows Embedded Standard またはWindows 10 IoT Enterprise LTSB 2016 プレインストールモデルでは、OSのWF 機能*3 を使用することが可能です。EWF 機能で記憶装置への不要な書き込みを禁止することで記憶装置の書き込み回数制限の不安を解消、また意図しないシステムの改変を防止することもできるなど、組み込み用途に必要な安心設計に配慮しています。

*3 Windows Embedded Standard はEWF(Enhanced Write Filter)機能、Windows 10 IoT Enterprise LTSB 2016 はUWF(Unified Write Filter)機能を持ち、ディスクへの書き込みをRAMなどにリダイレクトして、実際のディスクへの書き込みを抑止して保護する機能です。

10.8 ～ 31.2VDC のワイドレンジ電源に対応

10.8 ～ 31.2VDC のワイドレンジ電源に対応しており、さまざまな電源環境で使用可能です。別売のAC アダプタにより100 ～ 240VAC の電源環境でも使用できます。

商品スペック

設置タイプ	デスクトップ; ウォールマウント
サポートOS	Windows 10 IoT Enterprise LTSB 2016 64-bit; Windows Embedded Standard 7 32-bit
CPU世代 (開発コード名)	Bay Trail
プロセッサ (CPU)	Atom E3845
CPUソケット	-
メモリ	8GB
RAS	ハードウェアモニタ (温度・電圧); リモートパワーオン; ウォッチドッグタイマ
GPU	-
AI パフォーマンス	-
セキュリティ	NIST SP800-147 (BIOS Write Protect); Secure Boot USB Key
ディスプレイ	1x DisplayPort (v1.1a); 1x DVI-I
LAN	2x 1000BASE-T
ワイヤレス	-
オーディオ	-
I/O	1x USB3.2 Gen1 (USB3.0); 2x USB2.0; 2x RS-232C; 1x RS-422A/485
メモリカード	1x CFast slot
拡張バス	-
ドライブベイ	-
入力電圧	12 ～ 24VDC
使用周囲温度	-40 ～ 70℃ (1000BASE-T使用時 -40 ～ 65℃) エアフロー 0.5m/s; -40 ～ 60℃ (1000BASE-T使用時 -40 ～ 55℃) エアフローなし; ※ ディレーティングあり (マニュアル参照)
保存周囲温度	-40 ～ 80℃
適合規格・認証規格	CE; EN45545-2; EN50155; FCC Class A; UKCA; VCCI Class A
