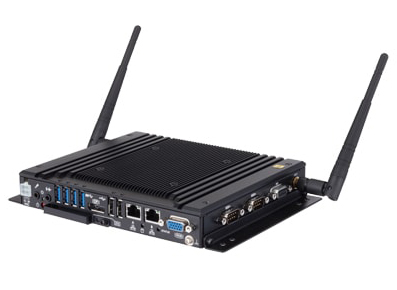

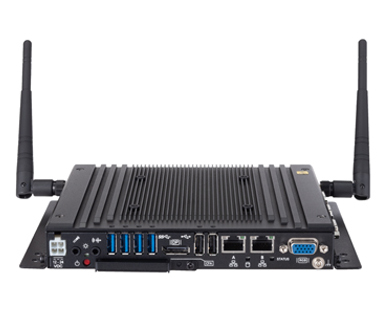

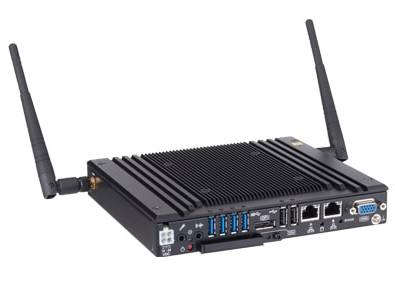

コンテック BX-T3000R-J204L07W19 [ボックスコンピュータ Cel 4305UE/8/128/W10 2019]

商品紹介

概要・特長

本製品は、第8世代Intel CPUプロセッサを搭載したファンレス組み込み用コンピュータです。薄型設計でありながら、広温度範囲(-20℃～60℃ エアフロー 0.7m/s)とパフォーマンスを両立しています。CPUは、Core i7-8665UE, Core i5-8365UE, Core i3-8145UE、Celeron 4305UEプロセッサから選択できます。DisplayPort採用のほかUSB3.2 Gen2×4、LAN×2の豊富なインターフェイスを備えています。また、無線LAN、Bluetoothを搭載しており、デジタル機器との接続が容易なため周辺機器と接続するIoTゲートウェイ端末として最適です。CPUにEmbeddedタイプを採用。安定供給が可能なパーツの使用により、安心してご使用いただけます。さらに、メーカーカスタマイズBIOSを採用し、BIOSレベルでのサポートが可能です。また、コンテックならではのオリジナル機能：「電断プロテクト」、「CONTEC Fast Boot」、「Secure Boot USB Key」、「Disk Copy」、「自己診断」といった機能が利用可能です。

装置の小型化に貢献、設置面積ほぼA5サイズの省スペースPC

厚み30.3mm×幅182mm×奥行155mmの省スペース設計。わずか50mmの隙間にA5サイズ程度の小さな設置面積で設置が可能です。

各種周辺機器との接続を容易にする豊富なインターフェイス

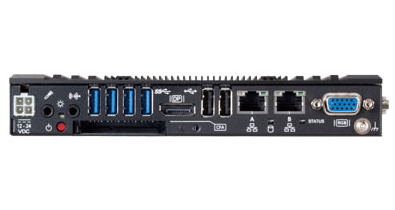

DisplayPort×1、USB3.2 Gen2×4、USB2.0×2、LAN×2に加えて、アナログRGBポート、RS-232C×2(1ポートはRS-422A/485切り替え可能)、DIO×1を装備。ストレージには交換が容易なCFastカードスロットを採用しており、ログや収集データの書き込み領域として利用が可能です。無線LANおよびBluetooth対応機器との接続が可能です。

広温度範囲対応 -20～60℃での動作保証

20～60℃※1の広温度環境下での安定動作が可能です。

※1 エアフロー 0.7m/s

OSシャットダウン不要の電源断運用に対応「電断プロテクト」

電源障害からのデータ保護とストレージへの書き込みを禁止する「電断プロテクト」機能を搭載。Windows IoT Enterpriseのロックダウン(ディスク書き込み抑制) 機能と併用することで、シャットダウン処理なしで安全に電源OFFすることが可能です。また、突然の電源断によるファイルシステムやデータの破損を防ぐことができます。

信頼性の高いシステムに貢献する高セキュリティ設計

TPM2.0やセキュアブートといった最新のセキュリティ機能、USBブートプロテクトといったコンテック独自の保護機能を搭載しており、産業用途に求められる高セキュリティを意識した設計を行っています。

メーカー設計のBIOSによる便利なユーティリティ

コンテック独自の便利なBIOSによるユーティリティ※2を実装しています。「CONTEC Fast Boot」では10秒※3でのWindows起動を実現しています。「Disk Copy」機能ではBIOSレベルでの安全なディスク・バックアップが可能で、ファイル形式や圧縮ファイル形式でのバックアップもサポートしています。また、BIOSを更新するための「BIOS更新ツール」※4を用意しております。

※2 詳細については「BIOSセットアップ」章の各項目をご確認ください。
※3 工場出荷時のWindows10およびHORM機能有効時の実測値になります。構成によって時間は変動します。また高速起動有効時、ME・TPM・NetworkStack・SMART Self Testはサポートされません。
※4 詳細は、メーカーテクニカルサポートセンターまでお問い合わせください。

商品スペック

設置タイプ	VESA 75 x 75; デスクトップ; ウォールマウント
サポートOS	Windows 10 IoT Enterprise 2021 LTSC 64-bit; Windows 10 IoT Enterprise 2019 LTSC 64-bit
CPU世代 (開発コード名)	第8世代 (Whiskey Lake-U)
プロセッサ (CPU)	Core i7-8665UE; Core i5-8365UE; Core i3-8145UE; Celeron 4305UE
CPUソケット	-
メモリ	16GB; 8GB
RAS	ハードウェアモニタ (温度・電圧); リモートパワーオン; ウォッチドッグタイマ
GPU	-
AI パフォーマンス	-
セキュリティ	TCG TPM 2.0; NIST SP800-147 (BIOS Write Protect); Secure Boot USB Key
ディスプレイ	1x DisplayPort (v1.2); 1x Analog RGB
LAN	2x 1000BASE-T
ワイヤレス	無線LAN IEEE802.11ac/a/b/g/n; Bluetooth 4.2
オーディオ	1x Line out; 1x Mic-in
I/O	4x USB3.2 Gen1 (USB3.0); 2x USB2.0; 1x RS-232C; 1x RS-232C/422A/485
メモリカード	1x CFast slot
拡張バス	1x M.2 Key E (2230); 1x M.2 Key M (2242)
ドライブベイ	-
入力電圧	12 ～ 24VDC
使用周囲温度	-20 ～ 60℃ エアフロー 0.7m/s; -20 ～ 50℃ エアフローなし
保存周囲温度	-20 ～ 60℃
適合規格・認証規格	FCC Class A; TELEC; VCCI Class A
