バッファロー WLE-LCX10 [屋内用ケーブル型アンテナ 10m]

¥84,417（税込）

送料無料！

参考価格：¥102,668

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： WLE-LCX10

発売日： 2013年04月20日

詳　細：メーカーページへ

商品紹介

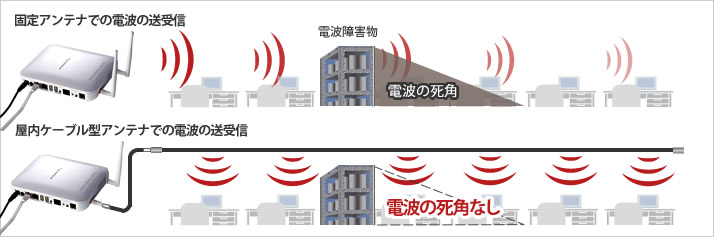

小部屋の多いホテルや金属棚等の多い工場に最適　電波の死角が無くなる。設置の自由度が増す

本製品は、漏洩同軸ケーブル（LCX : Leaky Coaxial Cable）を使用し、同軸ケーブル線上から電波の送受信を行うケーブル型アンテナです。
ケーブルの設置範囲全体で広く電波の送受信が行えるため、電波障害物があって届かなかった場所にも電波が届くようになります。

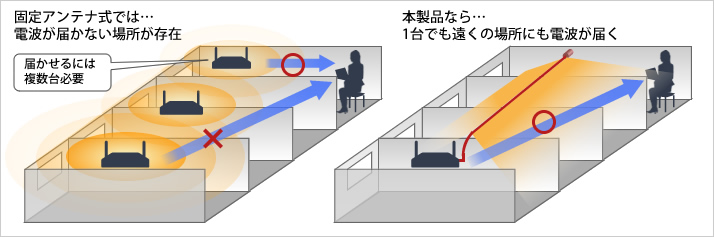

少ない台数で広いエリアをカバーできる

固定アンテナだと多くの無線LAN親機が必要、屋内ケーブル型アンテナなら1台で広いエリアをカバー

遮蔽物が多い場所で固定アンテナ方式の無線LAN親機を使用する場合、広いエリアをカバーするためには複数台の無線LAN親機を使用する必要がありました。
本製品を使用すれば、遮蔽物が多い場所でも電波を届けられるため、少ない無線LAN親機で広いエリアをカバーできるようになります。

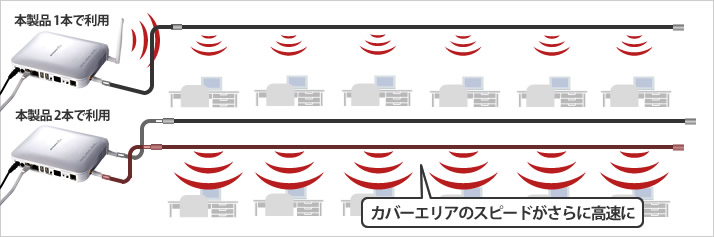

親機のMIMO構成を利用し、本製品2本で通信速度を高速に

無線LAN親機のMIMO構成を利用し、2本の標準アンテナの代わりに本製品2本を接続すれば、遠方のカバーエリアでのスピードがさらに高速になります。

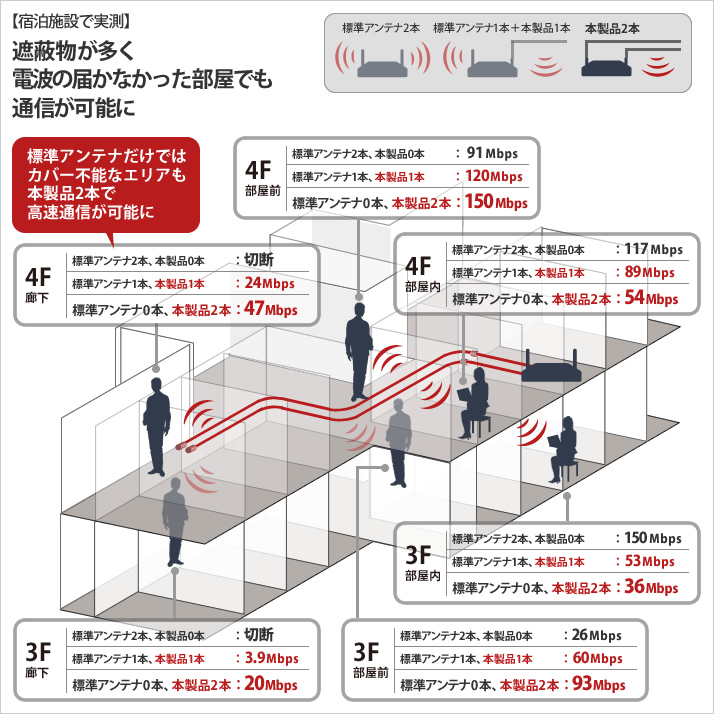

【実測結果】小部屋の多い施設でも広いエリアで通信可能

小部屋の多い宿泊施設のフロアに本製品を設置。設置したフロアと同じ階及びその直下の階でダウンリンクを計測しました。
本製品を使うことで宿泊施設の隅々まで無線LAN通信が可能になります。

【測定環境】
無線LANアクセスポイント:WAPM-APG600H
LAN端子子機:Centrino Ultimate-N 6300 AGN
PC1(無線LANアクセスポイント側有線):DELL PRECISION M4600, OS/Windows 7　Ultimate SP1 64bit,CPU/Corei7-2760QM 2.4GHz, Memory/8GB
PC2(LAN端子子機側有線):PC1に同じ

【測定方法】
PC1は無線LANアクセスポイントに有線LANで接続、無線LANアクセスポイントとPC2は無線で接続。ソフトウェア：IxChariot ver7.10sp1。PC1→無線LANアクセスポイント→PC2間の通信をTCPにより30秒間転送。（2013/2現在　メーカー調べ）

※通信距離・速度は環境に依存します。

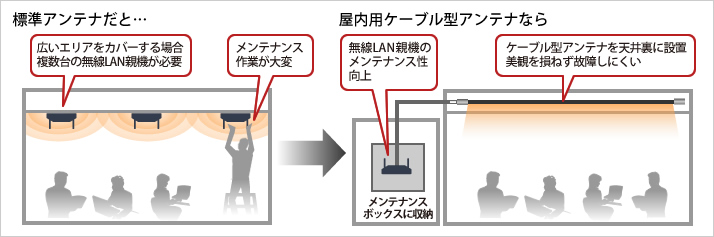

無線LAN親機と本製品を違う場所で配置　美観を損ねず設置の自由度が向上

本製品なら、無線LAN親機を別の部屋に設置し、アンテナ本体を天井裏に設置することが可能。
無線LAN親機は別室のためメンテナンスがしやすく、天井裏のアンテナ本体はオフィスや施設の美観を損ねず、メンテナンスフリーで運用できます。

その他の特長

安心の3年保証

安定したネットワーク稼動のために、ネットワーク機器の信頼性は最も重視されるポイント。メーカー独自の企業向け品質基準による高信頼部品の選定など品質の追求によって長寿命設計に取り組んでいます。また高い信頼性への取り組みの成果として3年保証を実現しております。

RoHS指令準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」に準拠しています。

商品スペック

動作環境	温度-40～80℃、湿度0～95％(水没、結露なきこと)
アンテナ	漏洩同軸ケーブル
コネクター形状	片側 SMA-J(R)、片側終端抵抗
VSWR	1.5以下 @2.4GHz (コネクター部分含む)
設置場所	屋内専用
周波数帯域	2.4～2.5GHz
特性インピーダンス	50±5Ω(TDR)
ゲイン 2.4～2.5GHz	10m -5.541 [dBi]、20m -4.248 [dBi]、30m -3.877 [dBi]※理論値になります
伝送損失（標準）	0.46 [dB/m] @2.4GHz ※給電点からx(m)地点における本製品内の電力(Pt)と本製品に入力される電力(Pin)との比
結合損失（50%値）	60±2 [dB] @2.4GHz ※本製品の伝送電力(Pt)と本製品から1.5m離れた点に置かれた標準ダイポールアンテナの円周成分受信電力(Pr)との比
絶縁抵抗（導体間）	1000 以上 [MΩ･km]
耐電圧（導体間）	AC1000V を1分間加えて異常がないこと
許容張力	210N（ケーブル型アンテナ）、38N（アプローチケーブル） ※許容張力を超えての配線は、電気特性の低下/断線の恐れがあります。
許容曲げ半径	ケーブル型アンテナ取扱時(付設作業中) 250mmR以上、ケーブル型アンテナ固定時 100mmR以上、アプローチケーブル取扱時(付設作業中) 66mmR、アプローチケーブル固定時 27mmR ※許容張力を超えての配線は、電気特性の低下/断線の恐れがあります。
外形寸法	ケーブル型アンテナ外径～7.0mm(ケーブル部分)、ケーブル長 30m / 20m / 10m、アプローチケーブル外径～4.3mm(ケーブル部分)、ケーブル長 4m
質量	約1400g
主な付属品	アプローチケーブル(4m) 1本、取扱説明書(保証書) 1式
