商品紹介
特長
●3G-SDI映像の入力時は、強制インターレース処理してからD/Aします(D3で出力)。
●HD-SDI映像の入力時は、2つの変換出力が可能です。
●同解像度でのD/Aコンバートによるアナログコンポーネント出力。
●SD解像度へダウンコンバートし、D/Aコンバートを経由したアナログコンポーネント出力、もしくはコンポジットビデオ出力。
●HD-SDIは、1080i(59.94)のみ対応します。
●SD-SDI映像の入力時は、同解像度でのD/Aコンバートによるアナログコンポーネント出力もしくはコンポジットビデオ出力が可能です。
●SD-SDIは、480i(59.94)のみ対応します。
●SD-SDIのHD系アナログ信号へのアップコンバートは非対応となります。
●エンベデッドオーディオは、2chアナログアンバランスオーディオで出力します。グループ1とグループ2のエンベデッド音声のうち、各グループの奇数チャンネルを1ch出力へ、偶数チャンネルを2ch出力へ、それぞれ選択またはミックスして出力可能です。

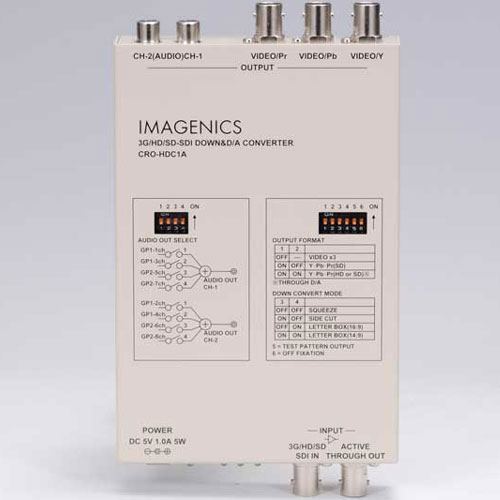

●各種設定は、本体のディップスイッチに集約しシンプルな操作が可能です。
●入力信号のステータス表示、テストパターンの出力が可能です。
●電源は外部ACアダプタより給電。本体の給電ジャック部には、市販の結束バンド等の併用によるコネクタ抜け止め対策が可能です。
商品スペック
入力信号部 | |
---|---|
●3G/HD/SD-SDI入力信号 | |
●NRZI 0.8 V(p-p) 75 Ω 1 系統(BNCx1) | |
●3G-SDI SMPTE424M/425M-AB | |
●HD-SDI SMPTE292M SD-SDI SMPTE259M-C 各規格準拠 | |
●入力ケーブル補償能力 | |
●3G-SDI 100 m(5CFB同軸) | |
●HD-SDI 150 m(5CFB同軸) | |
●SD-SDI 200 m(5C2V同軸) (各パソロジカル信号にて) | |
●アクティブスルー出力 | |
●NRZI 0.8 V(p-p) 75 Ω 1 系統(BNCx1) | |
●SDI入力信号を、ケーブルイコライザーおよびリクロック処理して分配出力 | |
●信号フォーマット | |
●3G-SDI 1080p@59.94 | |
●HD-SDI 1080i@59.94 | |
●SD-SDI 480i@59.94 (各10 bit) | |
映像出力信号部 | |
●アナログ映像出力 | |
●YPbPr色差信号1系統または、VIDEO信号1系統3分配を選択 各75 Ω (BNCx3) | |
●YPbPr色差信号選択時 Y:1.0 V(p-p) PbPr:0.7 V(p-p) | |
●VIDEO信号選択時 1.0 V(p-p) SMPTE170M規格準拠 | |
●映像周波数特性 | |
●HD出力時 Y | 30 Hz ~ 20 MHz -1 dB ~ +1 db ~ 30 MHz -2 dB |
●PbPr | 30 Hz ~ 10 MHz -1 dB ~ +1 dB ~ 15 MHz -5 dB |
●SD出力時 Y | 30 Hz ~ 6 MHz -1 dB ~ +0 dB |
●PbPr | 30 Hz ~ 2.5 MHz -3 dB ~ +1 dB |
(但し、ダウンコンバート出力動作時を除く) | |
●映像量子化 YPbPrまたはVIDEO信号 各 12 bit (デジタルx4~x16オーバーサンプリング処理対応) | |
●ダウンコンバート時の画角設定 16:9スクイーズ、4:3サイドカット、14:9レターボックス、16:9レターボックスから選択 | |
●映像絶対遅延 | |
●3G-SDI入力HD出力時のD/Aコンバート出力時 1 ms (以内) | |
●HD-SDI入力HD出力時のD/Aコンバート出力時 2 us (以内) | |
●SD-SDI入力SD出力時のD/Aコンバート出力時 5 us (以内) | |
●3G/HD-SDI入力のダウンコンバート動作出力時 3 ms (以内) | |
音声出力信号部 | |
●オーディオ規格 SMPTE299M,SMPTE272M-C 規格準拠エンベデッドデジタル音声 | |
●アナログ音声出力 | |
●-10 dBu (10 kΩ負荷以上) アンバランス・2チャンネルステレオ 1 系統 (RCAx2) | |
●最大出力レベル + 10 dBu (エンベデッド音声 0 dBFs 時) | |
●※グループ1とグループ2のエンベデッド音声のうち、各グループの奇数チャンネルを1ch 出力へ、偶数チャンネルを2ch出力へ、それぞれ選択または混合してアナログ音声出力可能です。 | |
●音声量子化、SN比 48 kHz 24 bit 80 dB(以上) | |
●音声周波数特性 20 Hz ~ 20 kHz -1 dB ~ +1 dB (以内) | |
●音声歪率 0.03 % (以下) (-10 dBu出力1 kHz) | |
●音声絶対遅延 2 ms (以内) | |
その他の機能 入力SDI信号表示機能、カラーバー・テストパターン出力機能ほか。 | |
電源 DC 5V 1.0 A | |
消費電力 5 W (最大) | |
質量 約 550 g | |
外形寸法 幅100 mm × 高さ25 mm × 奥行150 mm | |
付属品 AC 90 V ~ AC 240 V 50 Hz・60 Hz AC アダプター 1 個 (5 V 2 A 10 W 出力) |
