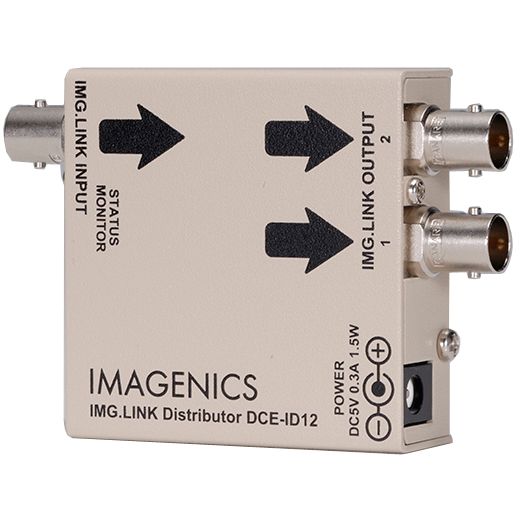

商品紹介
イメージニクス社製CRO-DCE15TXより出力される信号を2分配します。分配された信号はイメージニクス社製CRO-DCE15RXで受信することでDVI/HDMI信号として出力されます。
商品スペック
入力デジタルシリアル映像信号 | オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 1.0 Vp-p 75 Ω BNCx1 |
---|---|
オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI 信号(固定ビットレート、音声は9.216 Mbps) | |
出力デジタルシリアル映像信号 | オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 2 分配 1.0 Vp-p 75 Ω BNCx2 |
オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI 信号(固定ビットレート、音声は9.216 Mbps) | |
オリジナル双方向通信リンク機能(OUT-1 のみ) | |
同軸伝送距離 | L-7CHD 210m、 L-7CFB 150m、L-5CFB 110m、L-5C2V 60m、L-3CFB 60m、L-3C2V 30m( 設置環境等により距離が短くなる場合があります) |
デイジーチェーン段数 | 4段まで可能 |
その他機能 | 入力信号状態の2 色LED による表示機能。(電源状態、入力信号受信状態表示) |
注意事項 | 本機とIMG.Link送信器(CRO-DCE15ATX、DCE-H1TX、DCE-112TXなど)を組み合わせてご使用いただく際は、送信器のEDID設定を内蔵データ(エミュレーション機能)でご使用ください。詳しくは各機器の取扱説明書をご参照ください。 |
電源 | DC 5 V 0.3 A |
消費電力 | 1.5 W(最大) |
質量 | 約 150 g (本体のみ) 約 200 g (羽型アングルを含む) |
外形寸法 | 幅60 mm × 高さ20 mm × 奥行60 mm(突起部は含まない) |
付属品 | AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用 AC アダプター 1 台 (5 V 2.3 A 出力) 羽型アングル(汎用取付金具) 1 枚 |
