商品紹介
最大4台のHDMIソースデバイスを1台のHDMIディスプレイに接続・表示することが可能
フロントパネルのプッシュボタンやRS-232、リモコンを使用して、HDMIソースデバイス(例:Blu-rayプレーヤー、衛星放送受信機等)を簡単に切替可能
解像度 - 最大4K※1、HDTV解像度480p/720p/1080i/1080p 、VGA解像度SVGA/SXGA/UXGA/WUXGAに対応
HDMI (4K※1、3D、 Deep Color)、HDCP準拠
VS481Bは、4台のHDMIデバイスを接続し、本体のフロントパネルにあるプッシュボタンやRS-232、IRリモコンを使用してそれらを切り替え、出力表示できる4ポートHDMIスイッチャーです。

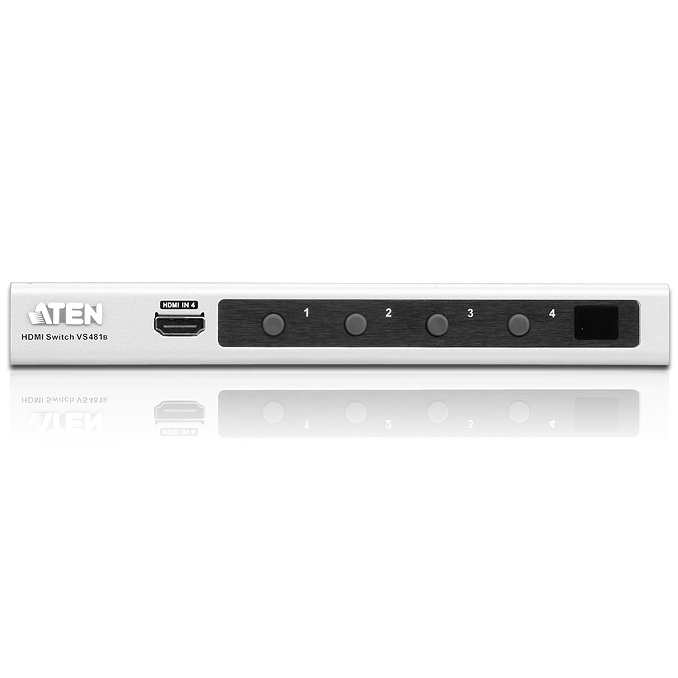

ディスプレイに表示しているソースデバイスは本体のフロントパネルにあるLEDで表わされます。
本製品は、最新の高解像度であるウルトラHD 2K×4K(60fps)表示に対応しています。
他にもポートの選択を自動で行う自動切替モードやHDMIポート間のスムーズなビデオ切替を実現する快速切替機能を搭載しています。
さらに、双方向性通信対応のRS-232ポートを搭載しているので、ハイエンドコントローラーやPC、ホームオートメーション/ホームシアターソフトウェアを使用して本製品を操作することもできます。
商品スペック
デバイス接続数 | 4 |
---|---|
ディスプレイ接続数 | |
ダイレクト | 1 |
ポート選択 | |
入力 | プッシュボタン、RS-232、IRリモコン |
ビデオ入力 | |

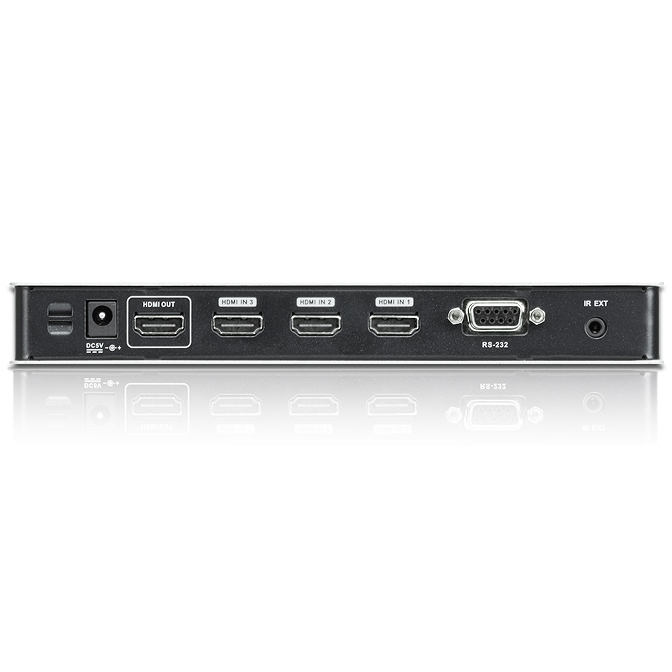

インターフェース | HDMIタイプA メス×4 |
インピーダンス | 100 Ω |
最大距離 | ソースデバイスとの最大距離 2 m |
ビデオ出力 | |
インターフェース | HDMIタイプA メス×1 |
インピーダンス | 100 Ω |
最大距離 | ディスプレイとの最大距離 15 m |
オーディオ | |
入力 | HDMIタイプA メス×4 |
出力 | HDMIタイプA メス×1 |
制御 | |
RS-232 | コネクター DB-9ピン メス×1 |
ボーレート/プロトコル | |
ボーレート 19200、データビット 8、ストップビット 1、パリティ 無、フローコントロール 無 | |
IR | IR延長レシーバー用ポート ミニジャック×1 |
ビデオ | |
最大データ伝送速度 | 9 Gbps |
最大ピクセルクロック | 300 MHz |
規格準拠 | HDMI(3D、Deep Color、4K※)、HDCP 2.2、CEC |
最大解像度 | 最大4K※、 |
HDTV解像度 480p、720p、1080i、1080p、 | |
VGA解像度 SVGA、SXGA、UXGA、WUXGA | |
スイッチ | |
ポート選択 | プッシュボタン×4 |
LED | |
選択 | ポート選択 グリーン×4 |
電源入力 | |
電源アダプター | 型番 0AD8-0005-10AG |
入力 AC100V~240V 50/60Hz | |
出力 DC5V 1A | |
コネクター | |
電源 | DC電源ジャック×1 |
消費電力 | DC5V 1.76W 8BTU |
動作環境 | |
動作温度 | 0~50°C |
保管温度 | -20~60°C |
湿度 | 0~80% RH、結露なきこと |
ケース | |
ケース材料 | メタル |
重量 | 0.48 kg ( 1.06 lb ) |
サイズ(W×D×H) | 200×83×25 mm |
同梱品 | 電源アダプター×1 |
HDMIケーブル(1.8m)×1 | |
IRリモコン(型番 2XRT-0101G)×1 | |
クイックスタートガイド×1 | |
対応ATEN製品 | |
対応レシーバー | 《IR延長レシーバー》 |
2XRT-0003G | |
対応ケーブル | 《HDMIケーブル》 |
2L-7D02H-1(2m) | |
2L-7D03H(3m) | |
2L-7D05H(5m) | |
2L-7D10H(10m) | |
2L-7D15H-1(15m) | |
注意 | ※対応する4K解像度は、3,840×2,160@30Hz(4 4 4)、3,840×2,160@60Hz(4 2 0)、4,096×2,160@30Hz(4 4 4)、4,096×2,160@60Hz(4 2 0)です。 |
