ヤマハ NVR700W [LTEアクセスVoIPルーター]

¥98,000(税込)

送料無料!

参考価格:¥127,440

在庫僅か※納期目安について

最短で6月19日(水)に出荷致します。

オプションを追加で申し込む

型 番: NVR700W

発売日: 2016年07月29日

詳 細: メーカーページへ

商品紹介

小型ONU対応

本体のONUポートに小型ONUを装着することで、別途据置型ONUやVoIPアダプター等を接続することなく、1台で光回線へ接続できます。これにより、省スペース化と省電力化を実現します。

※小型ONUは東日本電信電話株式会社の提供する光回線終端装置のことです。

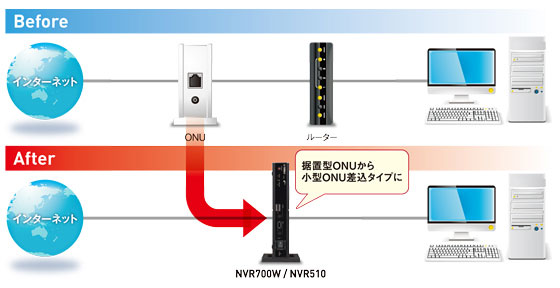

小型ONUによる省スペース化

小型ONUによる省スペース化

多彩なVoIP機能

ネットボランチ電話番号を利用したインターネット電話機能や、機器単体でも実現可能な内線VoIPの利用に加え、外部サービスとの連携も可能です。東日本電信電話株式会社/西日本電信電話株式会社の提供するフレッツ光ネクストの「ひかり電話」や、楽天コミュニケーションズ株式会社の提供するVoIPサービス等にも対応しています。

※外部サービスへの対応状況は、順次技術情報(RTpro)サイトにて公開します。

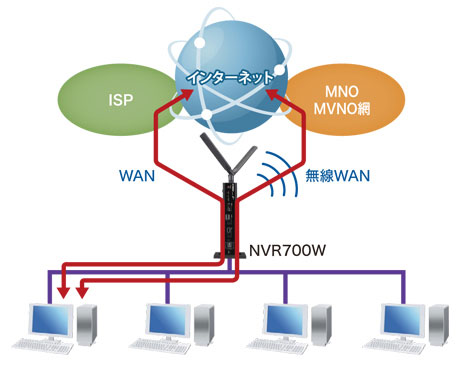

内蔵無線WAN(LTE/3G)を搭載

本体に無線WANモジュールを内蔵しているため、別途USB接続型データ通信端末を用意することなく3G/LTE携帯電話通信網が利用できます。株式会社NTTドコモおよびMVNO事業者のSIMカードを装着することで、様々な接続サービスをご利用いただけます。また、LTEでは4バンドに対応しているため、幅広いサービスエリアで高速通信が可能です。
内蔵無線WAN通信機能は、有線回線の代替えに無線WAN環境をお考えの方や、有線回線未提供エリア、さらには仮設店舗など短期間の通信環境を必要とされる方にも最適です。無線WAN回線を主回線としてご利用のシーンはもちろん、有線回線からの自動バックアップ機能にも対応しているため、有線回線の万一のトラブル時に自動的に切り替えてご利用いただくようなシーンにも対応可能です。

※動作確認済みSIMカードは、順次技術情報(RTpro)サイトにて公開いたします。

内蔵無線WAN(LTE/3G)を搭載

RTXシリーズ各機能を搭載

IPsecなどのVPN機能、OSPFやBGP等の各種のダイナミックルーティングプロトコルなど、これまでRTXシリーズのみで対応していたエンタープライズ機能にも対応しています。これにより、1台でより多様な拠点ネットワーク環境に対応できます。

使いやすさを追求した新Web GUIを搭載

無線WAN機能や電話機能などを新Web GUIから設定・管理することができます。ダッシュボード機能のガジェットには、新たにプロバイダー接続履歴と通信履歴を追加、加えて「LANマップ」を使ったヤマハスイッチ『SWXシリーズ』やヤマハ無線LANアクセスポイント『WLXシリーズ』などのネットワーク機器連携による「LANの見える化」に対応しました。

ダッシュボード画面

基本性能の向上

現行モデルのNVR500に比べ、大幅な性能向上を実現しています。LAN間でのスループットは1Gbit/sから2Gbit/sへ、IPsec利用環境でも700Mbit/sのスループットを実現しました。NATセッション数は4,096から65,534へと大幅に向上し、近年のWebアプリケーションに見られるセッション数の増加にも対応しています。
また、多様な環境でのご利用を想定し、対応環境温度の上限も40℃から45℃へ向上しました。

※小型ONU搭載時の動作環境条件は、順次技術情報(RTpro)サイトにて公開します。

主な仕様

認証番号 DE16-0038001/LM16-0002
LANポート 1ポート(10BASE-T/100BASE-TX/1000BASE-T、ストレート/クロス自動判別)※LANポートは4ポートL2スイッチ
WANポート 1ポート(ONUポートと排他)(10BASE-T/100BASE-TX/1000BASE-T、ストレート/クロス自動判別機能)
内蔵無線WAN(LTE/3G) 通信方式:3G(W-CDMA)/LTE、アンテナ数:2、通信速度:LTE 下り最大150Mbit/s・上り最大50Mbit/s、3G 下り最大14Mbit/s・上り最大5Mbit/s、対応周波数帯:LTE Band1、3、19、21、3G Band1、6、19、対応キャリア:NTTドコモ (※2)
ONUポート 1ポート(WANポートと排他)
ISDN Uポート -
ISDN S/Tポート -
PRIポート -
LINEポート -
TELポート 2ポート(PB/DP自動判別)
microSDスロット 1スロット(SDHC対応)
SIMカードスロット 1スロット(標準SIM(mini-SIM)のみ対応)
USBポート 1ポート(USB 2.0 Type-A、給電電流:最大500mA、USBメモリ/USB接続型データ通信端末に対応) (※3)
コンソールポート(設定用) 1ポート(RJ-45、9,600/19,200/38,400/57,600/115,200 bit/s) (※4)
拡張スロット -
Flash ROM 64MB(ファームウェア:2組、コンフィグ:5組/履歴機能あり)
RAM 256MB
内蔵L2スイッチ機能 ポート分離,LAN分割(ポートベースVLAN),ポートミラーリング
閉域網サービス用機能 タグVLAN,IPv6マルチキャスト(MLDv1、MLDv2、MLDプロキシ)
タグVLAN(IEEE 802.1Q) LANごとに32ID
PPPoEセッション数 5
対応回線およびサービス網 (※1) FTTH(光ファイバー),ADSL,CATV,ATM回線,IP-VPN網,広域イーサネット網 ,携帯電話網 (※5) ,フレッツ・サービス,IPv6 PPPoE/IPoE(フレッツ光ネクスト回線),データコネクト(フレッツ光ネクスト回線)
IPv6接続形式 ネイティブ,トンネル,デュアルスタック,RAプロキシ,DHCPv6-PD,IPv6 PPPoE/IPoE
WANプロトコル PPPoE
ルーティング対象プロトコル IP,IPv6
IPルーティングプロトコル RIP,RIP2,OSPF,BGP4(EBGP、IBGP)
IPv6ルーティングプロトコル RIPng,OSPFv3
経路エントリー数 最大10,000 (※6)
OSPFネイバー数とその経路 30ネイバーの時:経路数 8,000 (※6)
BGP4経路数 最大10,000 (※6)
データ圧縮 CCP(Stac LZS),VJC
スループット 最大2.0Gbit/s (※7)
IPsecスループット 最大700Mbit/s (※8)
L2TPv3スループット 未計測
L2TPv3/IPsecスループット 未計測
VPN対地数(PPTP) 4
VPN対地数(IPsec) 6 (※9)
VPN対地数(L2TPv3) 1
VPN対地数(最大設定可能数) 6 (※10)
VPN機能 IPsec(VPN機能:NATトラバーサル、XAUTH)+AES128/256、3DES、DES(暗号機能:ハードウェア処理)+IKE/IKEv2(メインモード、アグレッシブモード),PPTP(VPN機能)+RC4(暗号機能) (※11) ,L2TP/IPsec,L2TPv3,L2TPv3/IPsec,IPIPトンネル
アドレス変換機能(NATディスクリプター機能) NAT,IPマスカレード,静的NAT,静的IPマスカレード,DMZホスト機能,PPTPパススルー(複数セッション) (※12) ,IPsecパススルー(1セッション),FTP対応,traceroute対応,ping対応,SIP-NAT対応 (※13) ,IPマスカレード変換セッション数制限機能,ポートセービングIPマスカレード
NATセッション数 65,534
QoS機能(制御方式) 優先制御,帯域制御(Dynamic Traffic Control),Dynamic Class Control,VPN QoS (※14) ,帯域検出機能,負荷通知機能
QoS機能(分類方式) IPアドレス,プロトコル,ポート番号
QoS機能(網側QoS機能との連携) ToS→CoS変換
認証機能 RADIUS,PAP/CHAP,MS-CHAP/MS-CHAPv2
セキュリティー機能 URLフィルタリング機能(内部データベース参照型),DHCP端末認証機能,Winnyフィルター(Winny Version2 対応),Shareフィルター(Share バージョン1.0 EX2対応),MACアドレスフィルタリング
ファイアウォール機能(IPv4/IPv6静的フィルタリング) IPアドレス,ポート,プロトコル(Established、TCPフラグ有り),ソース/デスティネーション,LAN側/WAN側のIN/OUTに適用
ファイアウォール機能(IPv4/IPv6動的フィルタリング) 基本アプリケーション(TCP、UDP),応用アプリケーション(FTP、TFTP、DNS、WWW、SMTP、POP3、TELNET),自由定義,LAN側/WAN側のIN/OUTに適用
動的フィルター・セッション数 65,534
ファイアウォール機能(IDS:IPv4不正アクセス検知) LAN側/WAN側のIN/OUTに適用,IPヘッダー,IPオプションヘッダー,ICMP・UDP・TCP・FTP・SMTP などのカテゴリで41種の不正アクセスを検出可能,不正アクセス検知メール通知機能
バックアップ機能 VRRP,フローティングスタティック,ネットワーク/Tunnelバックアップ機能によりVPN/イーサネット・無線WANにバックアップ,バックアップメール通知
IP keepalive対地数 100 (※15)
管理プロトコル SNMP(v1,v2c,v3)
統計・管理機能 ダッシュボード機能(システム情報、リソース情報、インターフェース情報、トラフィック情報、プロバイダー接続状態、VPN接続状態、NATセッション数、ファストパスフロー数、動的フィルターセッション数、プロバイダー接続履歴、通話履歴、不正アクセス検知履歴、SYSLOG)
LAN管理 L2MSコントローラー(SWX2300シリーズ、SWX2200シリーズ、SWX2100シリーズ、WLX302、WLX202対応) (※16) ,VLAN一括設定,スナップショット機能,LANケーブル二重化,LANマップ,一覧マップ
プログラム管理 コンフィグ多重(履歴機能) ,DOWNLOADボタン・Web GUI・TFTP/SFTP/SCP・外部メモリ(microSD、USBメモリ)からのリビジョンアップ ,外部メモリ(microSD、USBメモリ)に保存されたファームウェア・コンフィグの優先起動
ロギング機能 メモリに蓄積,SYSLOGでの出力,外部メモリ(microSD、USBメモリ)への出力,電源スイッチ切断時のログ保存(パワーオフログ保存機能),リブートログ保存機能
ログ記憶容量 最大10,000行
設定手段 コンソール,TELNETサーバー(多重),TELNETクライアント,SSHサーバー(多重),SSHクライアント,Web GUI(カスタムGUI対応),外部メモリ(microSD、USBメモリ)経由での設定,TFTP/SFTP/SCPによるダウンロード/アップロード,データコネクト経由のリモートセットアップ
GUIの推奨ブラウザー ・Windows:Internet Explorer 11,Google Chrome 50 以上,Mozilla FireFox 46 以上・MAC:Safari 7.0 以上・iOS:Safari 7.0 以上
その他機能 DHCPサーバー,DHCPクライアント,DHCPリレーエージェント,DNSリカーシブサーバー,DNSサーバー選択機能,UPnP対応,ネットボランチDNSサービス対応 (※17) ,ブロードバンド回線自動判別機能,Wake on LAN対応,SNTPサーバー
拡張機能 Luaスクリプト
SIP同時接続数 6 (※18)
電話機能 ひかり電話(フレッツ光ネクスト) (※19) ,FUSION IP-Phone,VoIP(IP電話/インターネット電話)対応,エコーキャンセラ ,ジッタバッファ自動調整機能,PLC機能,音声コーデック (G.711) (※20) ,VoIP発信確定音,カスケード接続 (※21) ,ナンバー・ディスプレイ (※22) ,なりわけ (※22) ,PB/モデムダイヤルイン (※23) ,FAX無鳴動着信 (※23) ,電話番号ルーティング機能 (※24) ,内線通話 ,話中着信 (※25)
状態表示ランプ 前面:11(STATUS、LAN、WAN/ONU、3G/LTE、アンテナ×4、microSD、USB、ON),背面:5(LAN[LINK×4]、WAN×1)
動作環境条件 周囲温度0〜45℃ (※26) ,周囲湿度15〜80%(結露しないこと)
電源 AC100V(50/60Hz),電源アダプター,アース端子,電源スイッチ,電源スイッチガード
最大消費電力(皮相電力)、最大消費電流、発熱量 16.4W(30VA),0.30A,59.1kJ/h
省エネ機能 EEE(Energy Efficient Ethernet),未使用LAN/TELポートのシャットダウン,microSDスロット/USBポート停止
筐体内温度測定 -
筐体 プラスチック筐体,冷却ファン:1基
電波障害規格、環境負荷物質管理 VCCIクラスA,RoHS対応
外形寸法 220(W)×41(H)×161.9(D)mm(突起部含む(アンテナ部分を除く))縦置き/横置き可能 (※27)
質量(付属品含まず) 700g(付属品含まず)
付属品 電源アダプター(P12V2.0A-HT),縦置きスタンド,外部アンテナ×2,アンテナ端子保護キャップ×2,ONUポートダストカバー,冊子(取扱説明書(保証書含む)),CD-ROM(1枚[PDF] 取扱説明書・コマンドリファレンス・困ったときは・Web GUI マニュアル・操作マニュアル・[ソフトウェア]RT-FileGuard,MD5SUM) (※28)
デフォルトIPアドレス 192.168.100.1
仕様対象ファームウェア Rev.15.00.02
  • (※1)ADSL、CATV、FTTH(光ファイバー)等の回線との接続には、別途ADSLモデム、ケーブルモデムまたはメディアコンバーターが必要です。ATM回線との接続には、ATM-TAが別途必要です。また、複数のパソコンでの使用を認めていないプロバイダもありますので、契約内容をご確認ください。
  • (※2)動作確認済みSIMカードは、技術情報(RTpro)サイトにて公開します。
  • (※3)全てのUSBメモリの動作を保証するものではありません。USBハブは利用できません。最新の対応USB接続型データ通信端末は技術情報(RTpro)サイトにて公開します。
  • (※4)別売りのRJ-45コンソールケーブル「YRC-RJ45C」をご使用ください。
  • (※5)内蔵無線WANまたはUSB接続型データ通信端末で使用できます。
  • (※6)メーカーで実施した測定結果に基づく数値です。
  • (※7)スループット値は、RFC2544に準じた測定値(NATなし、フィルターなし、双方向)です。
  • (※8)AES+SHA1利用時のSmartBitsによる、出荷バージョンでの測定値(双方向)です。
  • (※9)L2TP/IPsecの対地数もIPsecの対地数に含みます。
  • (※10)IPsec,PPTP,L2TP/IPsec,L2TPv3のVPN設定を併用する場合はその合計数になります。
  • (※11)本製品は、RSA Security Inc.のRSA(R)BSAFE(TM)ソフトウェアを搭載しております。 RC4およびBSAFEはRSA Security Inc.の米国およびその他の国における登録商標です。
  • (※12)PPTPクライアントの場合、複数セッションに対応。PPTPサーバーは1セッションです。
  • (※13)IP電話サービスを併用することができます。配下にヤマハVoIPゲートウェイNVR700W・NVR510・NVR500・RT58i・RT57i・RTV700(いずれか1台あるい はカスケード 1構成のみ)を設置することができます。なお、WAN側に固定のグローバルIPアドレス(LAN側にはプライベートIPアドレスを利用)が必要です。
  • (※14)IPsecトンネル内でQoSを適用する機能です。
  • (※15)VPNやネットワークバックアップ機能などを併用せず、IP keepalive機能を監視に利用する場合の対地数です。
  • (※16)L2MS(Layer2 Management Service)は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。
  • (※17)「10.×.×.×」「172.16.×.×?〜172.31.×.×」「192.168.×.×」のようなプライベートアドレスを使用している インターネット環境(CATV等)では、ネットボランチDNSサービスは使用できません。
  • (※18)データコネクトの最大対地数は6です。
  • (※19)ひかり電話のビジネスタイプには対応していません。
  • (※20)VoIPでのFAXは動作保証対象外となります。
  • (※21)親機としてはNVR700W・NVR510の使用が可能です。子機としてはNVR700W・NVR510・NVR500のみが使用可能です。
  • (※22)ナンバー・ディスプレイサービスの契約が必要です。
  • (※23)PB/モデムダイヤルイン、FAX無鳴動着信機能を利用する場合は、追加番号の契約が必要です。
  • (※24)ひかり電話網に迂回した場合、ひかり電話回線の課金が発生します。
  • (※25)話中着信するのは、通話時のみです。
  • (※26)小型 ONU 搭載時の動作環境条件は、技術情報(RTpro)サイトにて公開します。
  • (※27)横置きの場合は、スタンドを取り外して、ラベル貼付面(突起が付いている面)を下にしてください。 重ね置きはできません。また通風口は絶対に塞がないで下さい。
  • (※28)RT-FileGuardはConfigやSYSLOGなどのファイルをPC上で暗号化/復号するためのユーティリティーソフトです。

外観図

前面

  1. 1.DOWNLOADボタン
  2. 2.STATUS ランプ
  3. 3.LANランプ
  4. 4.WAN/ONUランプ
  5. 5.3G/LTEランプ
  6. 6.アンテナランプ
  7. 7.microSDスロットとボタン
  8. 8.microSDランプ
  9. 9.USBポートとボタン
  10. 10.USBランプ
  11. 11.ONランプ
  12. 12.電源スイッチ

背面

右側面
  1. 13.INITスイッチ
  2. 14.電源コネクター(DC12V)
  3. 15.アース端子
  4. 16.LANポート
  5. 17.LINKランプ
  6. 18.WANポート
  7. 19.ONUポート
  8. 20.TELポート(TEL1/TEL2)
  9. 21.CONSOLEポート
  10. 22.アンテナ端子(ANT1/ANT2)
  11. 23.SIMカードスロット(カバー付)
