光ファイバーで最大10kmの長距離伝送

エーディテクノ M_OTR [超小型軽量3G-SDI信号対応光延長器]

¥189,750（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

オプションを追加で申し込む

３年間あんしん保証パックの追加[?］

型　番： M_OTR

詳　細：メーカーページへ

商品紹介

光ファイバーで最大10kmの長距離伝送

1芯シングルモード光ファイバーを通じて、非圧縮映像信号を最大10kmまで伝送可能です。
光ファイバーのコネクタはLCタイプを採用し、ケーブルの取付け・取り外しが容易に行えます。

また、伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細く、軽量。運搬・施設時の作業負担を軽減し、また、ケーブル設置のレイアウト自由度も広がります。

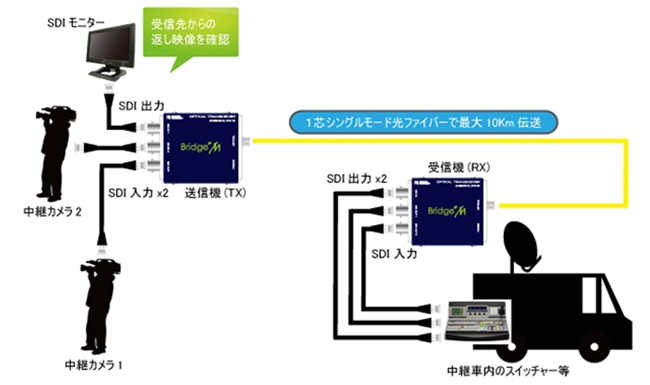

SDI信号を送受信機間の双方向伝送に対応
3波の波長多重伝送（CWDM）に対応しており、1本の光ファイバーケーブルで、送信機（TX）から受信機（RX）への2つのSDI信号と、受信機（RX）から送信機（TX）への1つのSDI信号を同時に伝送が可能です。遠方に設置された受信側からの返し映像を送信側で確認することが出来ます。

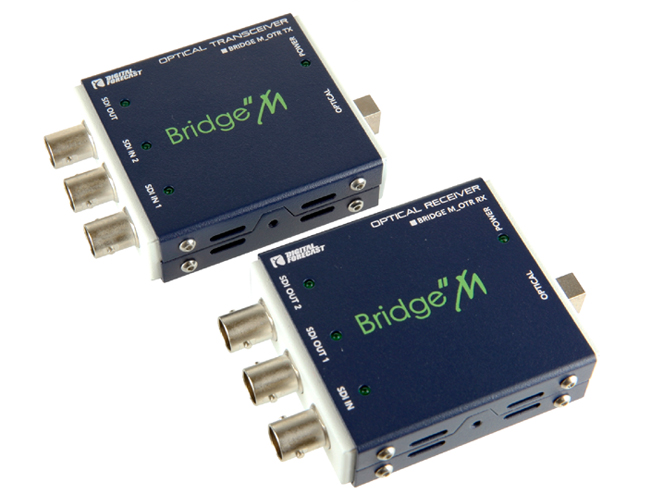

超小型軽量モデル
送信機、受信機ともに68x59.2x20mm、重量100gの超小型軽量サイズで、限られた敷設空間でもご利用可能です。

広範囲の入力電圧に対応
電源入力電圧は、DC5V〜24Vと広範囲に対応。付属のACアダプター以外にもさまざまな機器からの電源供給が可能です。

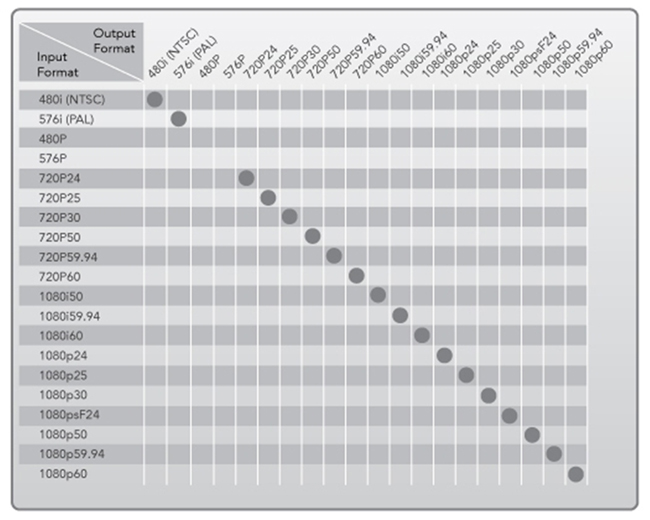

■入出力対応フォーマット

※丸印のついていないフォーマットはサポートしておりません。

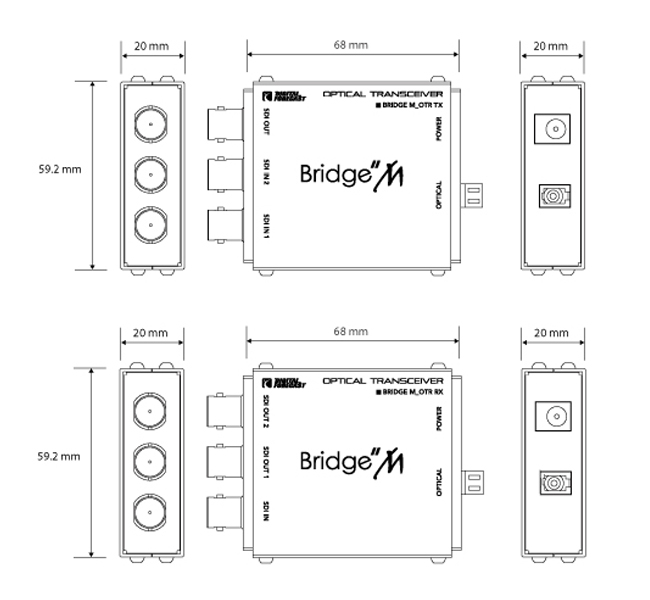

■製品展開図

■対応SDI規格

SMPTE 125M	： NTSC (480i 59.94), PAL (576i 50)
SMPTE 296M	： 720p (60/59.94/50)
SMPTE 274M,SMPTE 292M	： 1080i (60/59.94/50)　1080p (30/29.97/25/24/23.98)
SMPTE 424M	： 1080p (60/59.94) 3G
SMPTE 425M（レベルAのみ）

商品スペック

構成ユニット	M_OTR TX （送信機）
	入力端子→SDI（BNC） x 2
	出力端子→SDI（BNC） x 1　LCコネクタ x 1 （光ファイバーケーブル接続用）
構成ユニット	M_OTR RX （受信機）
	入力端子→SDI（BNC） x 1　LCコネクタ x 1 （光ファイバーケーブル接続用）
	出力端子→SDI（BNC） x 2
光ファイバータイプ	シングルモード 1芯 LCタイプ
発光波長	1310nm/ 1490nm/ 1550nm
対応音声	2ch
電源	ACアダプター
入力電圧	DC5V～24V
消費電力	最大4W
動作温度	-10℃ ～ 60℃
動作湿度	0％～ 90％（結露なきこと）
本体サイズ	68 x 59.2 x 20mm（突起物含まず）
本体重量	100g
付属品	ACアダプター（12V/1.5A） x 2、取扱説明書
適合認証	FCC/ CE/ PSE（ACアダプタ）
保証	1年間
※伝送距離はご利用環境により異なります。
※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。
