送信機から受信機へ3G-SDI 4系統伝送で4K UHDにも対応

エーディテクノ UHD_QOTR [4K UHD対応3G-SDI6系統伝送光延長器]

¥374,770（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

オプションを追加で申し込む

３年間あんしん保証パックの追加[?］

型　番： UHD_QOTR

発売日： 2017年12月28日

詳　細：メーカーページへ

商品紹介

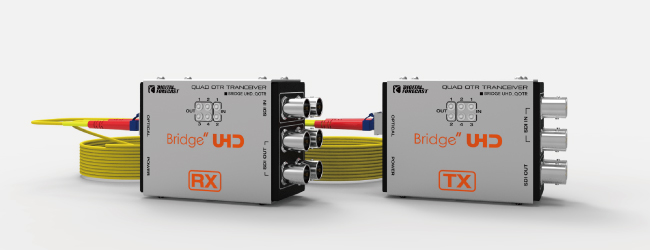

送信機から受信機へ3G-SDI 4系統伝送で4K UHDにも対応
送信機から受信機へ3G-SDI信号4系統を光ファイバーケーブル2本で伝送します。クワッド3G-SDIでの4K UHD伝送や、複数のカメラからの3G-SDI信号を UHD_QOTRでまとめて伝送する事が可能。現場での延長器や配線器具の設置数を減らすことができ、映像中継システムを簡素化します。

受信機から送信機へ3G-SDI 2系統伝送
受信機から送信機へ2系統のSDI信号伝送が可能。送信機側からの伝送と合わせて、合計6系統の3G-SDI信号を同時伝送します。

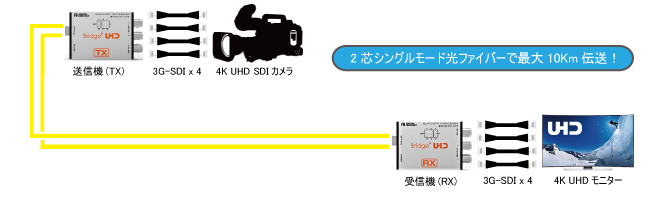

シングルモード2芯光ファイバーで最長10km伝送
2芯シングルモード光ファイバーにて最長10kmまで伝送可能です。光ファイバーのコネクタはLCタイプを採用しプッシュオン/プルオフで光ケーブルの着脱が容易に行えます。また、伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細く、軽量。運搬・施設時の作業負担を軽減し、また、ケーブル設置のレイアウト自由度も広がります。

超小型軽量

小型軽量設計
本体サイズは79x59x37mm、重量160g（送信機）、155g（受信機）の小型軽量設計で、限られた敷設空間でもご利用可能です。

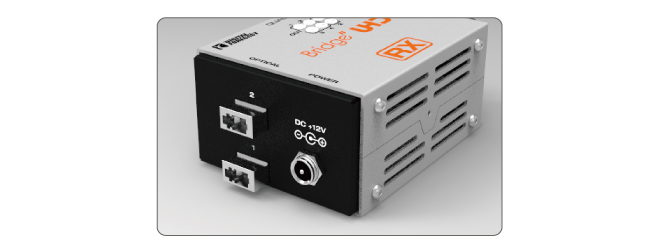

抜け防止DCコネクタ採用
ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。

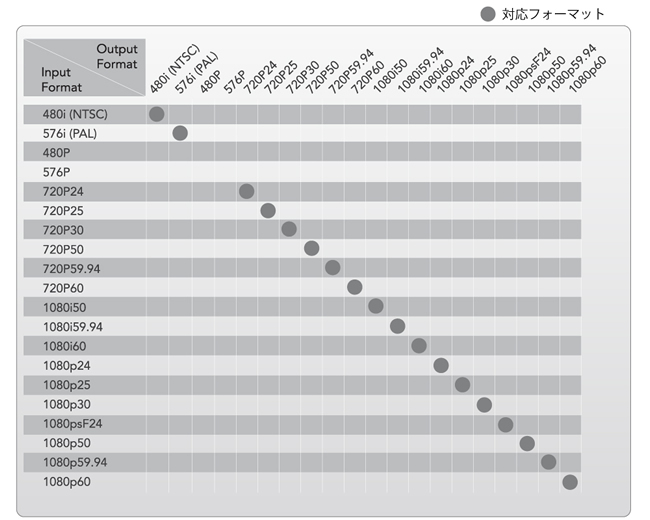

■入出力対応フォーマット

　　　　※丸印のついていないフォーマットはサポートしておりません。

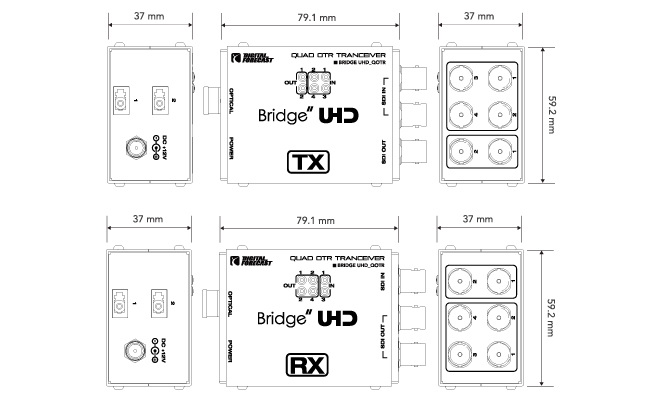

■製品展開図

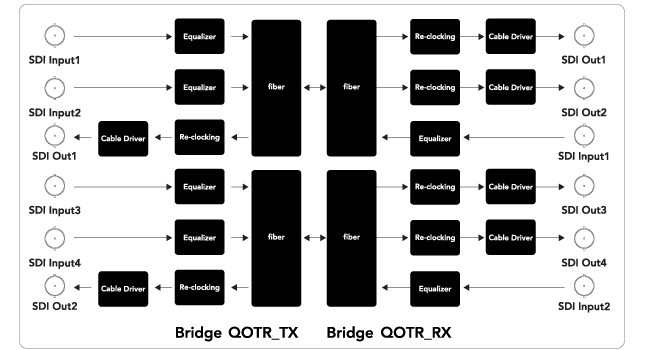

■ブロックダイアグラム

■対応SDI規格

SMPTE 125M	： NTSC (480i 59.94), PAL (576i 50)
SMPTE 296M	： 720p (60/59.94/50)
SMPTE 274M,SMPTE 292M	： 1080i (60/59.94/50)　1080p (30/29.97/25/24/23.98)
SMPTE 424M	： 1080p (60/59.94) 3G
SMPTE 425M

■対応4K解像度

3840x2160p (59.94/50/29.97/23.98)
※4K 伝送は、3G-SDI 4系統利用での対応となります。4系統利用以外での4K UHD伝送は出来ません。

商品スペック

構成ユニット	TX （送信機）/　RX （受信機）

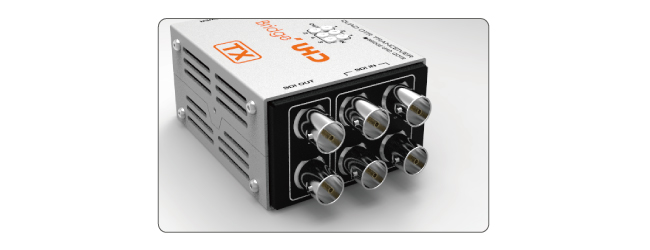

入力端子	SDI（BNC） x 4　/　SDI（BNC） x 2、LCコネクタ x 2、（光ファイバーケーブル接続用）
出力端子	SDI（BNC） x 2、LCコネクタ x 2、（光ファイバーケーブル接続用）/　SDI（BNC） x 4
光ファイバータイプ	シングルモード 2芯 LCタイプ
発光波長	1310nm/ 1490nm/ 1550nm
対応音声	2ch
電源	ACアダプター
入力電圧	DC5V～17V
消費電力	最大6.5W　/　最大7W
動作温度	0℃ ～ 55℃
動作湿度	0％～ 90％（結露なきこと）
本体サイズ	79 x 59 x 37mm（突起物含まず）
本体重量	160g　/　155g
付属品	ACアダプター（12V/1.5A） x 2、取扱説明書
適合認証	FCC/ CE/ PSE（ACアダプタ）
保証	1年間
