12Gケーブルイコライザ＆リクロック搭載

エーディテクノ UHD_M_DA [超小型軽量12G-SDI対応3分配器]

¥91,630（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

オプションを追加で申し込む

型　番： UHD_M_DA

発売日： 2018年07月31日

商品紹介

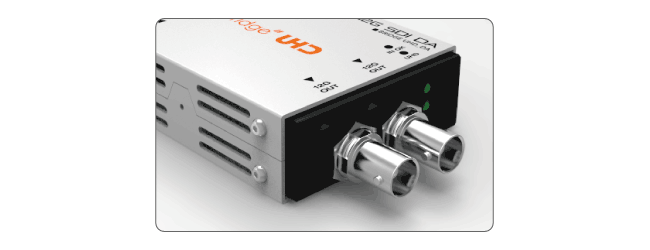

12G-SDI対応3分配
1つの12G-SDI入力信号を3つの12G-SDI出力端子へ分配出力します。信号は12G-SDIを含む6G/3G/HD/SD-SDIのマルチフォーマットをサポート。今後導入が進む4Kソリューションはもちろん、現行の3G/HD-SDIシステムにも対応可能です。





12Gケーブルイコライザ＆リクロック搭載
12Gケーブルイコライザとリクロック機能を内蔵。伝送中に起きる信号の減衰を復元しジッタを取り除くことで、安定した分配出力を実現します。



超小型軽量設計
本体サイズは80x59.4x22.5mm、重量は約100gと超小型設計で、限られた敷設空間でもご利用可能です。

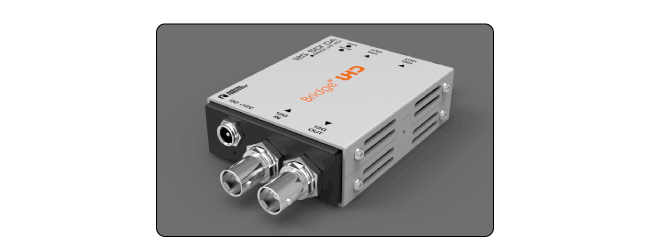

抜け防止DCコネクタ採用
ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。

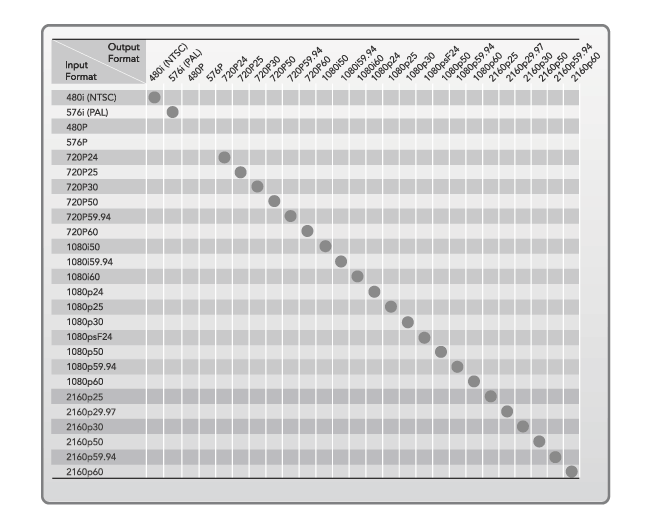

■入出力対応フォーマット

入出力対応フォーマット
　　　　　　　　　　　　　　　　　　　　　　　　　　　※丸印のついていないフォーマットはサポートしておりません。

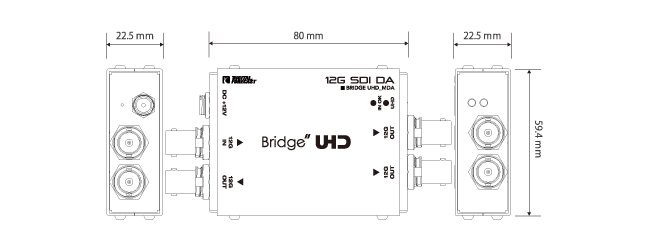

■製品展開図

展開図

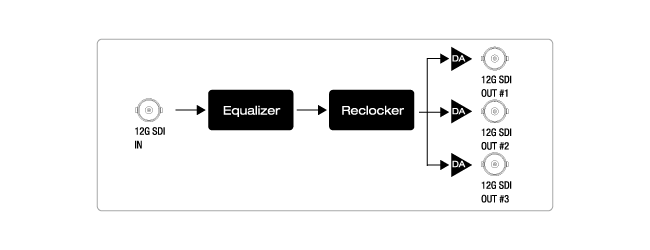

■ブロックダイアグラム

ブロックダイアグラム

■対応SDI規格

SMPTE 125M ： NTSC (480i 59.94), PAL (576i 50)
SMPTE 296M ： 720p (60/59.94/50)
SMPTE 274M,SMPTE 292M ： 1080i (60/59.94/50)　1080p (30/29.97/25/24/23.98)
SMPTE 424M、425M ： 1080p (60/59.94) 3G
SMPTE ST2081 ： 2160p (30/29.97/25） 6G
SMPTE ST2082 ： 2160p (60/59.94/50) 12G

商品スペック

カテゴリ SDI分配器
入力端子 SDI（BNC） x 1
出力端子 SDI（BNC） x 3
電源 ACアダプタ
対応入力電圧 DC 7～16V
消費電力 最大3W
動作温度 0℃ ～ 50℃
動作湿度 0％ ～ 90％（結露なきこと）
本体サイズ 80mm x 59.4mm x 22.5mm（突起物含まず）
本体重量 95g
付属品 本体/ ACアダプタ（DC12V）/ 取扱説明書
適合認証 FCC/ CE/ PSE（ACアダプタ）
保証 1年間
