LCシングルモード2芯光ファイバーで最長10km伝送

エーディテクノ UHD_M_OHR [超小型軽量4K UHD対応HDMI2.0光延長器受信機]

¥147,070（税込）

送料無料！

代引不可

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

オプションを追加で申し込む

３年間あんしん保証パックの追加[?］

型　番： UHD_M_OHR

発売日： 2018年07月31日

商品紹介

12G-SDI − 光延長（送受信機セット）
送受信機間に光ファイバーケーブルを利用することで12G-SDI信号の長距離伝送を可能にするSDI-光延長器です。信号は12G-SDIを含む6G/3G/HD/SD-SDIのマルチフォーマットをサポート。今後導入が進む4Kソリューションはもちろん、現行の3G/HD-SDIシステムにも対応可能です。

12G-SDI信号を送受信機間で双方向同時伝送に対応
光伝送は多重伝送（WDM）にて、2芯シングル光ファイバーケーブルで12G-SDI信号を送信機から受信機へ、受信機から送信機へ各1系統を双方向に伝送が可能。遠方に設置した受信機側からの返し映像を送信機側で確認することが出来ます。

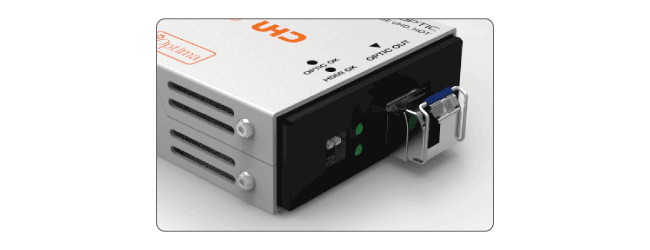

LCシングルモード2芯光ファイバーで最長10km伝送
2芯シングルモード光ファイバーにて最長10kmまで伝送可能です。光ファイバーのコネクタはLCタイプを採用しプッシュオン/プルオフで光ケーブルの着脱が容易に行えます。伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルと比較しケーブル径が細く、軽量。運搬・施設時の作業負担を軽減し、ケーブル設置のレイアウト自由度も広がります。また、HDMI信号が苦手とする長距離伝送を手軽に、且つ電気的ノイズの影響を受けずに伝送できます。

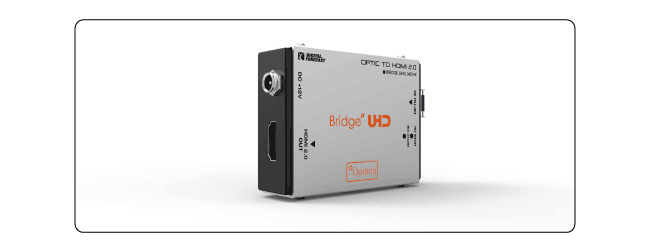

超小型軽量設計
本体サイズは68x59.2x22.5mm、重量は約100gと超小型設計で、限られた敷設空間でもご利用可能です。

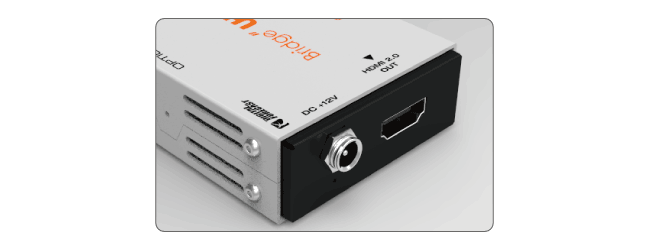

抜け防止DCコネクタ採用
ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。

■対応SDI規格

SMPTE 125M	： NTSC (480i 59.94), PAL (576i 50)
SMPTE 296M	： 720p (60/59.94/50)
SMPTE 274M,SMPTE 292M	： 1080i (60/59.94/50)　1080p (30/29.97/25/24/23.98)
SMPTE 424M、425M	： 1080p (60/59.94) 3G
SMPTE ST2081	： 2160p (30/29.97/25） 6G
SMPTE ST2082	： 2160p (60/59.94/50) 12G

商品スペック

カテゴリ	SDI光延長器（送受信用2台セット） *1)
入力端子	SDI（BNC） x 1LCコネクタ x 1、SDI（BNC）x 1LCコネクタx 1
出力端子	SDI（BNC） x 1LCコネクタ x 1、SDI（BNC）x 1LCコネクタx 1
光ファイバータイプ	シングルモード 2芯 LCタイプ
発光波長	1310nm
ディップスイッチ	2個（不使用）
電源	ACアダプタ
対応入力電圧	DC 5～17V
消費電力	最大6W
動作温度	0℃ ～ 50℃
動作湿度	0％～ 90％（結露なきこと）
本体サイズ	68mm x 59.2mm x 22.5mm （突起物含まず）
本体重量	105g
付属品	本体（SFPモジュール含む）/ ACアダプタ（DC12V）/ 取扱説明書
適合認証	FCC/ CE/ PSE（ACアダプタ）
保証	1年間
