商品紹介

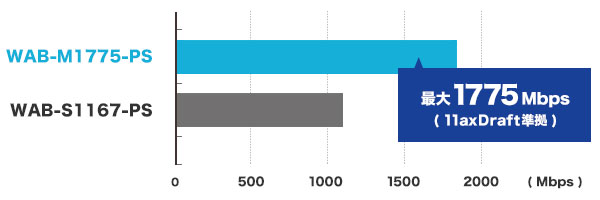

「Wi-Fi 6」対応、最大1775Mbps(理論値)をサポート
「Wi-Fi 6」(IEEE802.11ax Draft準拠)対応。 5GHz/1201Mbpsと2.4GHz/574Mbps同時通信で最大1775Mbps対応(理論値)。 従来製品の11ac 2×2対応モデルに比べ、約1.5倍の高速通信を実現します。

平等通信機能搭載
端末ごとの通信状況を均一化する「平等通信機能」を搭載し、複数端末の同時利用による動画再生やデータダウンロードにおける通信処理の待ち時間を軽減。 ICT教育における1人1台の端末利用環境化での利用端末ごとの通信処理時間のばらつきを解消し、円滑な授業の進行をサポートします。
「ビームフォーミング」対応
端末方向に集中して電波を送信する「ビームフォーミング」機能により、対応する端末では、離れた場所でも快適な接続環境を提供します。
端末の同時接続台数は最大256台
最大256台(5GHz:128台、2.4GHz:128台)の無線端末と同時接続が可能なため、災害時に避難所となった際や講堂・会議室での利用時に、一斉にアクセスしても安定した通信が可能です。

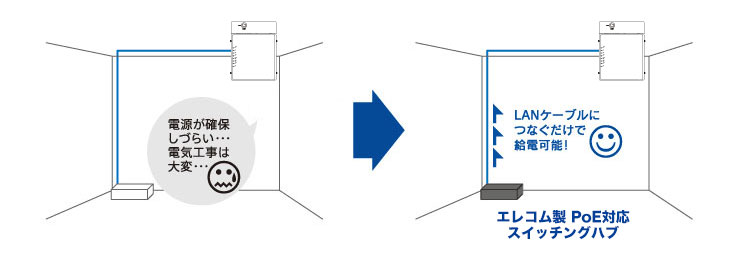

PoE受電対応
LANケーブルを使って電気を供給できるPoE受電(IEEE802.3af/at)に対応し、電源を敷設できない場所に設置が可能です。
※ACアダプターは標準添付されていません。オプション(WAB-EX-ADP1)をご用意しています。
天井にアクセスポイントを設定する場合

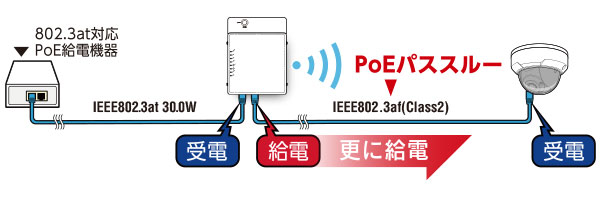

PoEパススルー機能搭載
LANケーブルを使って電気を供給できるPoE受電(IEEE802.3af/at)に対応し、電源を敷設できない場所に設置が可能です。
※ACアダプターは標準添付されていません。 オプション(WAB-EX-ADP1)をご用意しています。
また、PoEパススルー機能に対応し、本製品がIEEE802.3atで受電した際にはIEEE802.3af(Class2)受電機器1台にPoE給電可能です。

WPA3-Personal、WPA3-Enterprise に対応
従来のWPA2規格より強固なセキュリティ規格WPA3に対応。 SOHOなどの小規模ネットワークで利用されているWPA3-Personalに対応し、従来と変わらないWi-Fi接続方法のままで意識することなくセキュリティを強固にできます。
また、WPA3-Enterpriseにも対応し、Radius(認証)サーバーと組み合わせることで、無許可機器を接続させないようにすることができます。

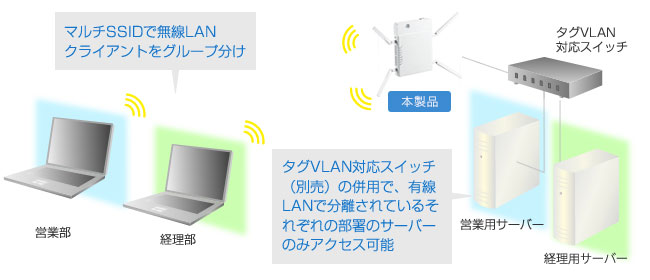

マルチSSID機能搭載
1台の無線アクセスポイントで複数のSSIDを管理する「マルチSSID」に対応、様々なセキュリティポリシーを1台で実現するため、SSIDごとに認証および暗号方式を設定できます。 最大32個のSSID(2.4GHz:16個, 5GHz:16個)を設定可能です。
また、「IEEE802.1QタグVLAN」にも対応し、タグVLAN機能対応スイッチと組み合わせることにより、有線と無線の混在したネットワークでもシームレスなVLAN設計が可能です。 さらにRadius認証にも対応。 IEEE802.1xにより、アクセスを許可されたユーザーだけをネットワークに接続可能にし、セキュアなネットワークを構築することができます。

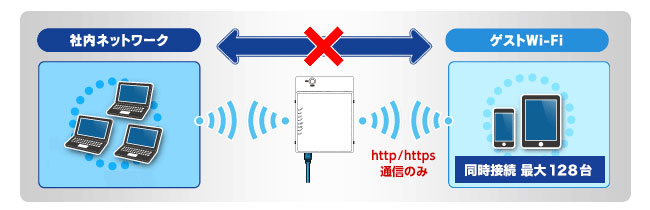

ゲストWi-Fi機能搭載
来客へのネットワーク提供を簡単かつセキュアに実現する「ゲストWi-Fi機能」を搭載しています。

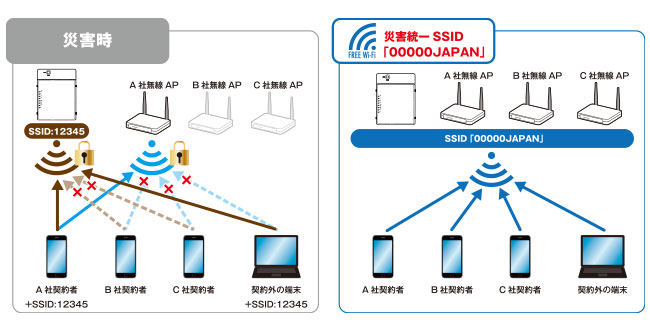

災害用統一SSID「00000JAPAN」対応
大規模災害時に誰でもスムーズに通信することができる災害用統一SSID「00000JAPAN(ファイブゼロジャパン)」を搭載し、手持ちのスマホ、タブレットやPCへの通信環境を提供します。

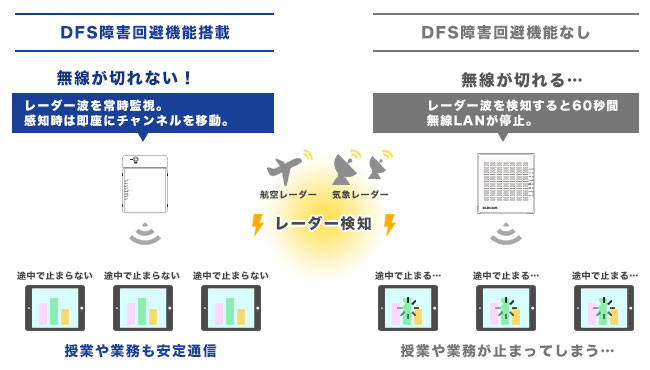

DFS障害回避/電波干渉回避機能を標準搭載
DFS障害回避機能搭載で、5GHz DFS帯使用時でも切れない無線環境を構築し、教育現場や工場などで快適・安定通信を保ちます。 また、2.4GHz帯では電波干渉回避機能を搭載し、電子レンジなどのWi-Fi以外の機器から出る電波も常時監視。高精度で最適なチャンネルを定期的に決定します。

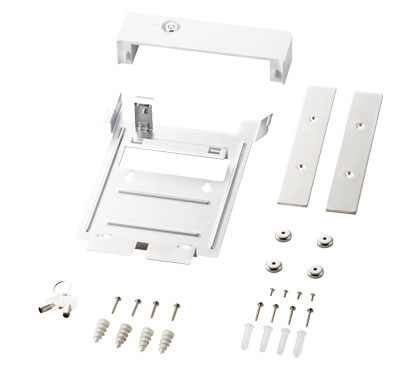

いたずら防止のセキュリティカバーやマグネットプレートを標準添付。
マグネットや壁掛け・天井設置用金具を標準添付しているので、金属面や壁面・天井面など様々な場所に設置が可能です。 また、学校や公衆でのいたずらや破損を防ぐセキュリティーカバーが付属しています。

耐熱50℃対応
夏場の学校や工場など、高温になりやすい環境でも使用可能な耐熱50℃対応です。
管理ツールで複数のアクセスポイントをまとめて設定可能
設置された複数台の無線アクセスポイントを管理パソコン1台でまとめて管理できる集中管理ソフトウェア「WAB-MAT」(オプション)に対応です。 複数のSSIDやセキュリティなどの一括設定や稼働状況を確認できる死活監視により、設定の省力化とネットワークダウンの最小化を実現します。
オプション外付けアンテナを用意
設置場所に応じた電波調整が可能なオプション外付けアンテナ(WAB-EX-ANT1)も用意。 ネットワーク設計に応じた柔軟な対応が可能です。
コンソールコマンド設定機能を搭載
Web UIのみならず、SNMPやSSH、Telnet、コンソールでの機器管理に対応します。 現在の管理手法に合わせた管理を選択することが可能です。
安心の3年保証(センドバック保守)
保証期間は安心の3年保証(センドバック保守)。
更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。
※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

保守サービスにも対応
長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。 お客様のニーズに応じてお選びいただけます。
デリバリー保守(オプションサービス)
障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器をメーカーに送り返していただきます。
センドバック延長保守(オプションサービス)
標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。
動作確認済み学習活動ソフトウェア
本製品はSky株式会社製、 タブレット端末学習活動ソフト「SKYMENU Class(※1)」の動作確認済みの無線LANアクセスポイントです。
また、メーカーのPoE受電対応HDMIコンバーター「ECB-G01HD」と組み合わせることで、SKYMENU Class の「ワイヤレスディスプレイ&無線LAN連携」に対応。 投影するための提示用コンピュータがなくても、SKYMENU Class と連携して教室のどこからでもタブレット端末の画面を電子黒板などに投影でき、スムーズな授業運営が可能になります。

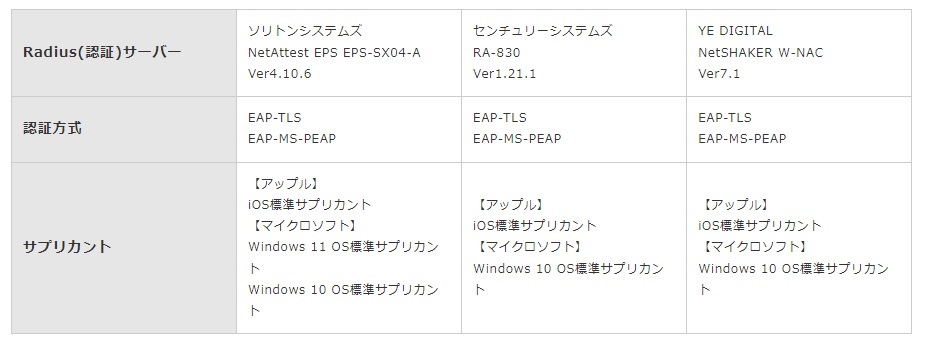

動作確認済Radius(認証)サーバー、サプリカント

EU RoHS指令準拠
EU RoHS指令とは電気・電子機器に関する特定有害物質の使用制限についてEU(欧州連合)が決めた指令です。
鉛(Pb)、水銀(Hg)、カドミウム(Cd)、六価クロム(Cr6+)、ポリ臭化ビフェニール(PBB)、ポリ臭化ジフェニルエーテル(PBDE)、フタル酸ビス(2-エチルヘキシル)=(DEHP)、フタル酸ブチルベンジル(BBP)、フタル酸ジブチル(DBP)、フタル酸ジイソブチル(DIBP)の10種類の使用を制限するものです。

商品スペック
無線LAN部 | 準拠規格(国際規格) IEEE802.11ax(Draft)/n/g/b、IEEE802.11ax(Draft)/ac/n/a(W52/W53/W56) |
---|---|
準拠規格(国内規格) ARIB STD-T66、ARIB STD-T71 | |
周波数範囲 2.4GHz2,400~2,484MHz、5GHz5,150~5,730MHz | |
チャンネル 2.4GHz帯1~13ch、5GHz帯36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,128,132,136,140,144ch | |
変復調方式 IEEE802.11ax(Draft) MIMO-OFDMA、IEEE802.11ac/n MIMO-OFDM、IEEE802.11a/g OFDM、IEEE802.11b DS-SS | |
通信タイプ 2.4GHz及び5GHz同時通信 | |
アンテナ 内蔵アンテナ5本(2.4GHz帯 送受信2本、5GHz帯 送受信2本/DFS障害回避用アンテナ1本) | |
データ通信速度(理論値) IEEE802.11ax(5GHz) 最大1,201Mbps、IEEE802.11ax(2.4GHz) 最大574Mbps、IEEE802.11ac 最大867Mbps、IEEE802.11n(5GHz/2.4GHz) 最大400Mbps、IEEE802.11a/g 最大54Mbps、IEEE802.11b 最大11Mbps | |
空中線電力 10mW/MHz以下 | |
接続台数 最大256台(2.4GHz128台、5GHz128台)、推奨128台(2.4GHz64台、5GHz64台) | |
認証方式 Enhanced Open(Transition modeは対応予定)、WPA3 Personal、WPA2/WPA3 Personal、WPA2 Personal、WPA/WPA2 Personal(AES、TKIP/AES mixed)、WPA3 Enterprise 192-bit、WPA3 Enterprise、WPA2/WPA3 Enterprise、WPA2 Enterprise、WPA/WPA2 Enterprise(AES、TKIP/AES mixed) | |
暗号化方式 WEP 64/128ビット、WPA/WPA2/WPA3 AES/TKIP | |
有線LAN部 | 準拠規格 IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX、IEEE802.3ab 1000BASE-T、IEEE802.3x Flow Control、IEEE802.3at Power over Ethernet、IEEE802.3ad Link Aggregation、IEEE 802.1Q VLAN Tagging |
データ通信速度(理論値) 10Mbps/100Mbps/1000Mbps | |
ポート 10/100/1000BASE-T(RJ-45型8極コネクター) x 2 ※1ポートはPoE受電ポート(PD(IN))、1ポートはPoE給電ポート(PSE(OUT))、オートネゴシエーション/Auto MDI/MDI-X対応 | |
対応給電方式 PoE (IEEE802.3af/at準拠) | |
対応PoE給電機器 IEEE802.3af/at準拠 PoE給電機器 | |
対応PoE給電ケーブル LANケーブルCat5e以上 | |
PoEパススルー機能 対応(ただし、IEEE802.3atでのPoE受電時のみ) | |
サポート機能 | MACアドレスフィルタリング 128個(2.4GHz/5GHzそれぞれ64個) |
その他セキュリティー機能 IEEE802.1x/EAP(EAP-TLS,EAP-TTLS,EAP-PEAP) | |
マルチSSID 2.4GHz最大16個、5GHz最大16個 | |
ゲストネットワーク 対応 | |
タグVLAN(IEEE802.1Q) 最大34個、VID=1~4,094 | |
QoS WMM対応 | |
緊急災害モード 対応 | |
MU-MIMO 対応 | |
ビームフォーミング 対応 | |
平等通信機能 対応 | |
Wi-Fiローミング 対応 | |
DFS障害回避機能 対応 | |
管理機能 | 管理プロトコル SNMP v1/v2c/v3、Trap |
その他 シリアルポート、Telnet、Web UI、ロギング、設定ファイルのバックアップと復元、設定ファイルの自動バックアップ、ファームウェア更新、Syslog及びSyslog転送、NTPクライアント、節電スケジュール、WAB-MAT対応 | |
搭載動作モード | アクセスポイントモード |
対応OS | 【Windows】 Windows 10 / 8.1 |
【mac】 macOS Catalina 10.15 / macOS Mojave 10.14 / macOS High Sierra 10.13 | |
その他 iOS 12.4 ~ 14.0、Android 8.0 ~ 10.0 | |
対応ブラウザー(WebUI設定時) | Edge、Internet Explorer、Chrome、Safari |
電源部 | 入力電圧(ACアダプター) AC100~240V 50/60Hz |
入力電圧(PoE) IEEE802.3af 37.0~57.0V / IEEE802.3at 42.5~57.0V | |
消費電力 ACアダプター給電時 最大17.0W (ACアダプター給電時はPoEパススルー機能は使用できません) / PoE受電時 最大25.5W (PoEパススルー使用時は同時にUSBメモリーを使用できません) | |
ハードウェア | インターフェース シリアルポート、サービスポート(保守用) |
LED表示 PWR、STATUS、LINK PD/IN、LINK PSE/OUT(LAN)、2.4GHz、5GHz、USB、PWR/PD | |
USBポート 1ポート | |
スイッチ WPS、リセット、USBイジェクト | |
その他機構 セキュリティスロットあり | |
規格 | 技術規格 Wi-Fi認証、VCCI Class B |
安全規格準拠 TELEC、IEC61000-4-2(LV.3準拠)、IEC61000-4-3(LV.3準拠)、IEC61000-4-4(LV.3準拠)、IEC61000-4-5(LV.3準拠)、IEC61000-4-6(LV.3準拠)、IEC61000-4-8(LV.3準拠)、IEC61000-4-11(LV.3準拠) | |
環境基準 EU RoHS準拠 (10物質) | |
MTBF | 403,000時間@25℃、178,000時間@50℃ |
環境条件(動作時) | 温度 0~50℃ |
湿度 10~90% (結露なきこと) | |
環境条件(保管時) | 温度 -20~60℃ |
湿度 95%以下 (結露なきこと) | |
外形寸法(幅×奥行き×高さ) | 製品本体のみ 幅170mm×奥行180mm×高さ35mm、 |
セキュリティカバー使用時(取付金具含む) 幅170mm×奥行225mm×高さ48mm(共に突起部含まず) | |
質量 | 製品本体のみ 約650g、 |
セキュリティカバー使用時(取付金具含む) 約950g | |

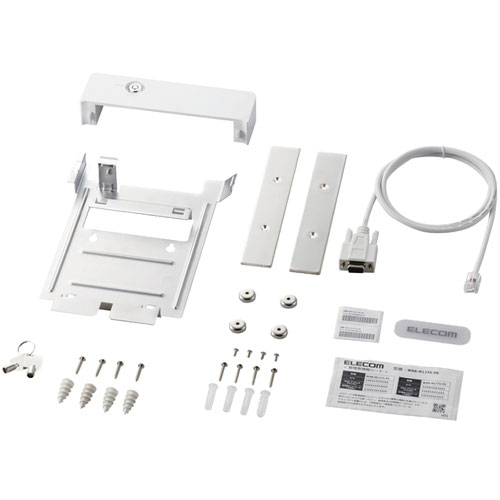

付属品 | 専用シリアルケーブル 1本、マグネット 4個、マグネット用プレート 2枚、壁/天井設置用金具 1枚、セキュリティカバー 1セット、シリアルナンバーラベル 2枚、管理者情報シート 1枚、ELECOMロゴステッカー 1枚、クイックセットアップガイド/安全にお使いいただくために 各1枚 |
オプション | 管理ツール WAB-MAT対応 |
ACアダプター WAB-EX-AC12対応 | |
その他 | オプションアンテナ WAB-EX-ANT1対応 |
保証期間 | 3年 |
保守サービス | デリバリー 1年/延長1年 EBS-DH-01A / 3年 EBS-DH-03A / 5年 EBS-DH-05A |
センドバック延長 1年 EBS-SB-01A / 2年 EBS-SB-02A | |
※仕様は予告なく変更する事がありますので、あらかじめご了承ください。 |
