商品紹介

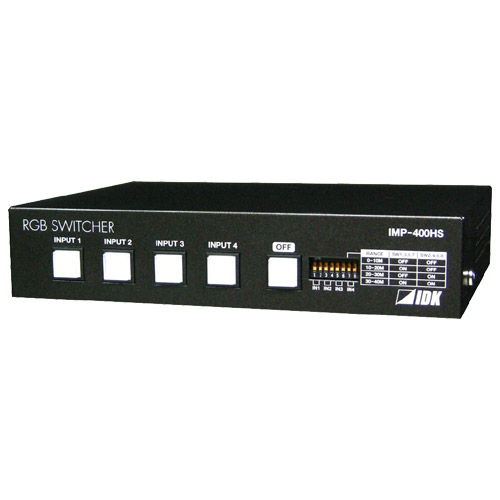

IMP-400HSはRGB4入力、ステレオ音声4入力に対応したRGB・ステレオ音声切換器
(高密度D-sub15ピンコネクタ仕様)
商品スペック
入力チャンネル数 | 4ch |
---|---|
出力チャンネル数 | 1ch |
映像周波数特性 | 200MHzにて-3dB以内 |
ドットクロック | 400MHz以内 |
入出力映像信号 | アナログ R(Pr)(Cr)、G(Y)、B(Pb)(Cb) /1.0Vp-p 75Ω |
入出力同期信号 | HS、VS/TTL CS/アナログ |
音声周波数特性 | 20Hz~20kHz±1dB |
音声S/N比 | 85dB以上 |
音声クロストーク | 85dB以上 |
音声歪率 | 0.008%以下 |
入出力音声信号 | L/Rステレオ アンバランス 最大入力レベル→+7dBu |

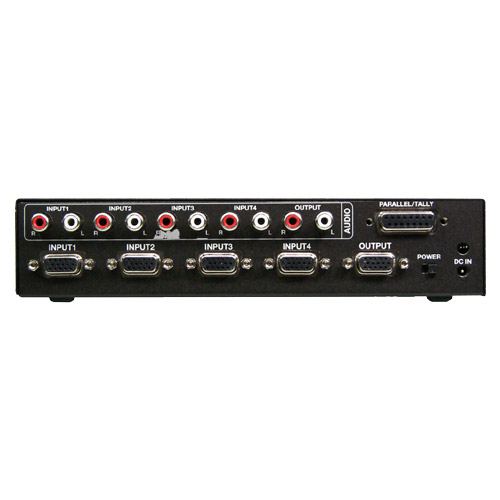

入出力コネクタ(映像) | 高密度D-sub15ピン(メス) |
入出力コネクタ(音声) | RCAピンジャック |
入出力適合ケーブル(映像) | 高周波信号用同軸ケーブル→1.5C-2V相当(JIS規格) |
入出力適合ケーブル(音声) | 音声用シールドケーブル |
ケーブル補償(映像信号のみ有効) | 4段階 標準→0~10m(出荷時) 設定1→10~、20m 設定2→20~30m 設定3→30~40m |
補償設定 | 入力チャンネル毎に可能(設定長は入力ケーブル+出力ケーブルの合計長) |
外部制御 | パラレル接点(オープンコレクタ) ※TTL制御も可能です。 |
外部制御コネクタ | D-sub15ピン(メス) |
電源電圧 | DC 5V 2A (専用ACアダプタ付属) |
消費電力 | 約5W |
外形寸法 | 210(W)×44(H)×160(D)mm (EIA ハーフラック1U 、突起物含まず) |
質量 | 0.6kg |
温度 | 使用範囲→0~+40°C、保存範囲→-20~+80°C |
湿度 | 使用範囲→20~90%(但し結露なきこと) 保存範囲→20~90%(但し結露なきこと) |
付属品 | ACアダプタ、ケーブルロックタイ |
※付属のACアダプタは本機専用品です。他の機器にはご使用にならないでください。 |
