バッファロー LSW3-TX-16NSR [10/100M スイッチングHub 電源内蔵モデル 16ポート]

商品紹介

金属筐体・電源内蔵の10/100M対応スイッチングハブ

10/100M対応のスイッチングハブ

本商品は、10/100M対応のスイッチングハブです。スイッチングハブとは、通信を行う機器同士の情報を判別し自動的に適切な通信を行う機器で、Hubの主流になっています。

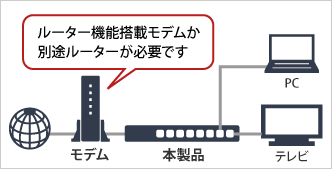

本商品をインターネット回線を分配する目的として検討されているお客様へ
本商品は「ルーター機能」を備えておりません。1回線のインターネット回線を複数の機器でご利用になられたい場合は、ご契約回線業者の指定モデムに「ルーター機能」が搭載されている必要があります。事前に、ホームページやマニュアル等でご確認下さい。
●モデムに「ルーター機能」がある場合→本商品でご利用いただけます
●モデムに「ルーター機能」がない場合→ルーターをご利用下さい

アイドリングストップモードでデータが流れていないときの電力も削減

自動で省エネ。進化した「おまかせ節電NEXT」※24ポートモデルのみ

従来の「おまかせ節電」機能では、パソコンの電源がOFFになっているポートや未使用のポートへの電力供給の制限や、接続されているLANケーブルの長さを自動判断して自動的に電力を調節し、パソコンがシャットダウンされる夜間などで電力の大幅な節電を実現していました。

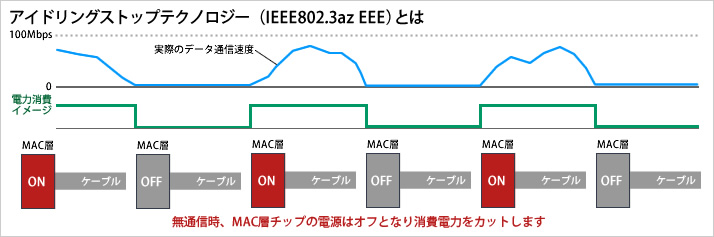

それに加えて「おまかせ節電NEXT」では、データの流れていないときの消費電力をカットするアイドリングストップテクノロジー（IEEE802.3az EEE）を搭載。通信を行わないときはMAC層のチップへの電源供給をアイドリング状態にすることで大幅に消費電力を減らし、通常使用時においても大幅な節電を実現します。※
※ LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。

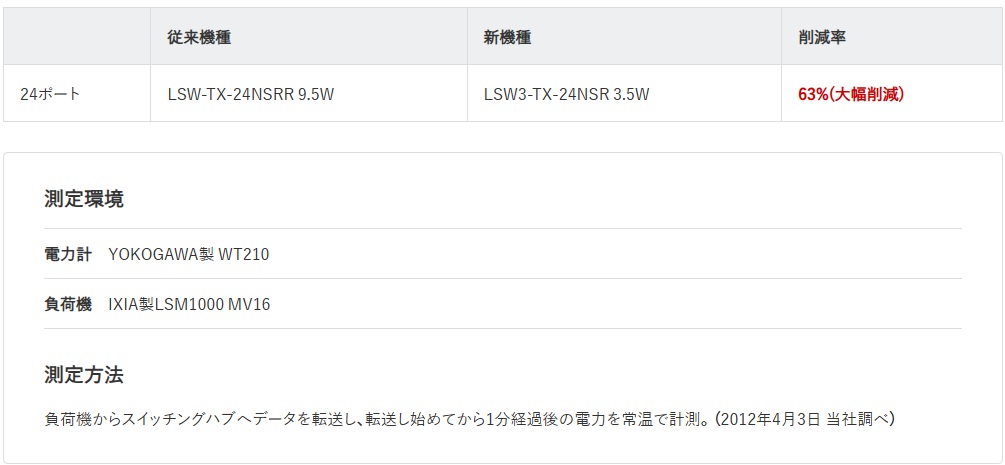

従来機種よりも消費電力を削減

新設計ハードウェアにより従来機種よりも大幅に消費電力を削減。省エネに貢献します。

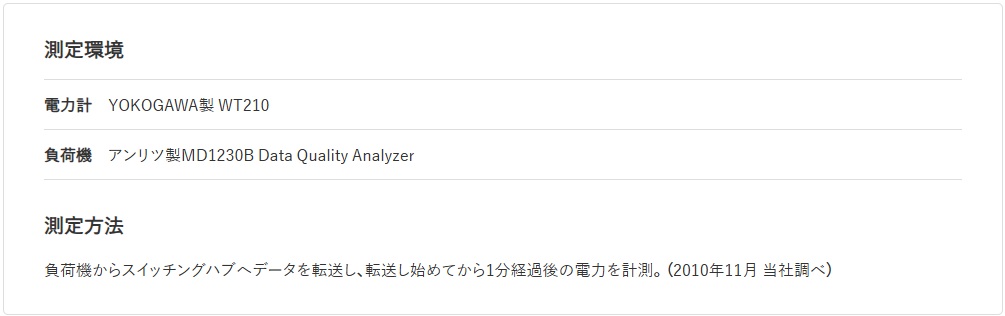

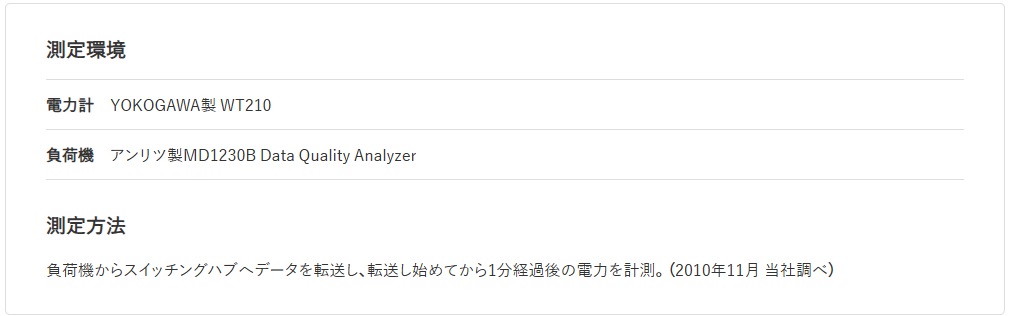

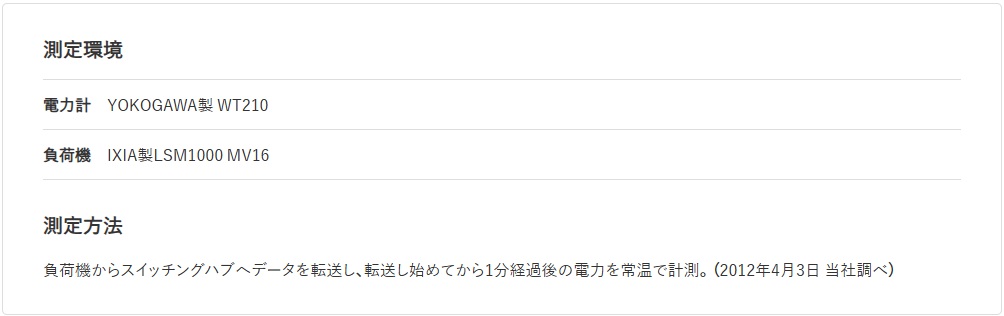

全ポート接続時と全ポート未使用時の電力比較（実測値）

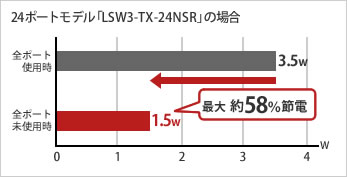

24ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約58％※1の節電を実現。
※ 本商品「LSW3-TX-24NSR」の、全ポート（24ポート）動作時と全ポート未使用時の消費電力を比較。
※ WakeOnLAN（WOL）機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

省エネ法基準をクリア
本商品は、2009年7月よりスイッチも追加された「エネルギー仕様の合理化に関する法律」(省エネ法)の基準をクリアしています。

未使用ポートへの電力供給をカットしてコスト削減。省エネ基準法もクリア

自動で判断して電力を調整する「おまかせ節電」機能

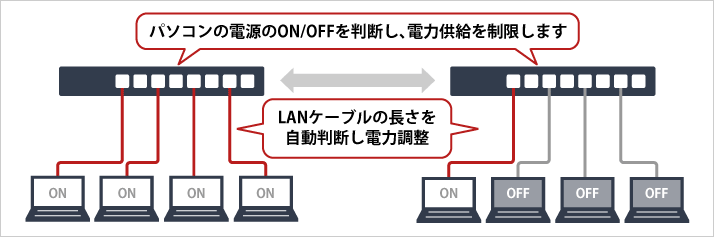

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断しPCの電源がOFFになっているポートや未使用のポートへの供給電力を制限することで、夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。また、接続されているLANケーブルの長さも自動で判別し、ケーブル長に応じた供給電力を自動で調整します。

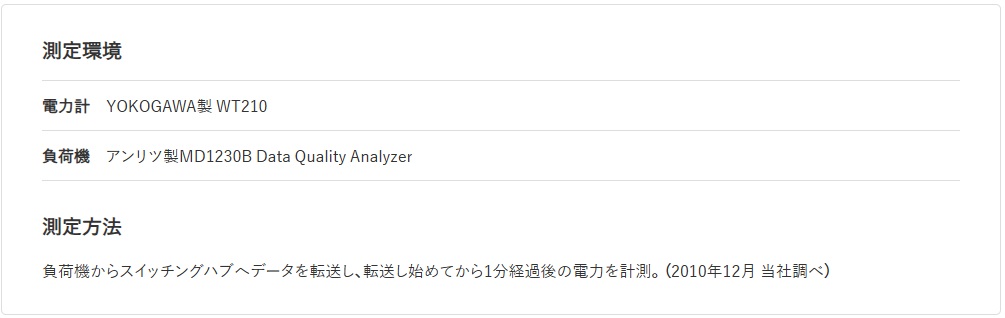

全ポート接続時と全ポート未使用時の電力比較（実測値）

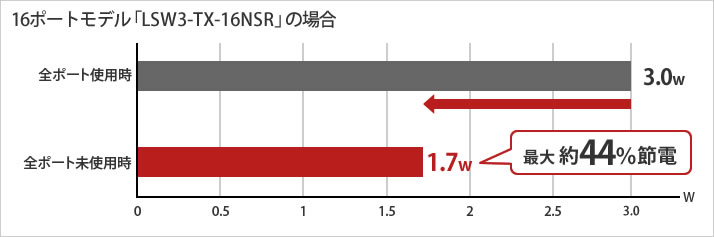

16ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約44％※1の節電を実現。
※ 本商品「LSW3-TX-16NSR」の、全ポート（16ポート）動作時と全ポート未使用時の消費電力を比較。
※ WakeOnLAN（WOL）機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

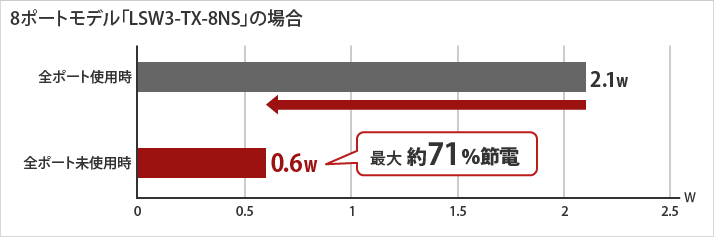

8ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約71％※1の節電を実現。
※ 本商品「LSW3-TX-8NS」の、全ポート（8ポート）動作時と全ポート未使用時の消費電力を比較。
※ WakeOnLAN（WOL）機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

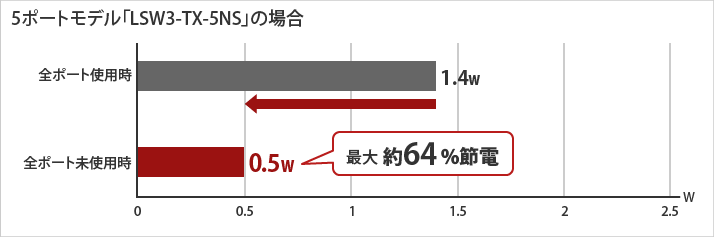

5ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約64％※1の節電を実現。
※ 本商品「LSW3-TX-5NS」の、全ポート（5ポート）動作時と全ポート未使用時の消費電力を比較。
※ WakeOnLAN（WOL）機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

省エネ法基準をクリア
本商品は、2009年7月よりスイッチも追加された「エネルギー仕様の合理化に関する法律」(省エネ法)の基準をクリアしています。

安定したネットワークの構築を実現 ※LSW3-TX16NSRのみ対応

ループ検知機能でネットワーク障害を軽減する

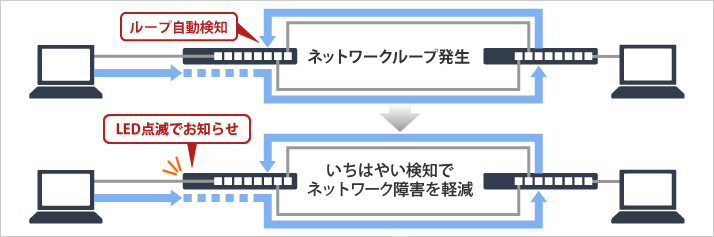

ネットワーク運用に大きな障害を及ぼす、ネットワークのループ構成を検知し、お知らせするループ検知機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ネットワーク障害の軽減を促します。
※ LSW3-TX-16NSRのみ対応

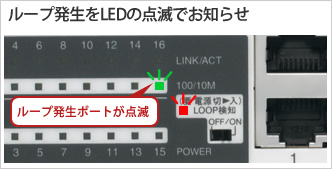

ループ発生時には、ループ発生したことをお知らせするために、ループ検知のLEDが「赤色」に点滅します。また、どのポートでループが発生したかが分かるよう、発生したポートのLEDも点滅。迅速なループ排除が可能です。

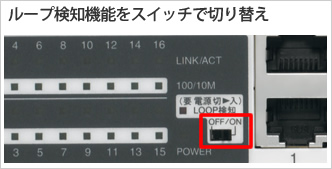

ループ検知機能のON/OFFは、前面パネルのLOOP検知スイッチで簡単に切り替えいただけます。
※ 切り替えは、本体の電源をOFFにしてから行って下さい。設定は、本体の起動後に有効になります。

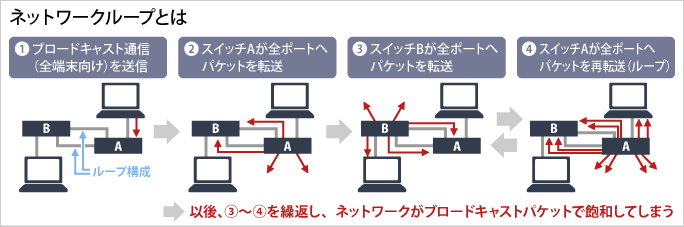

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

より静かに、より小さく

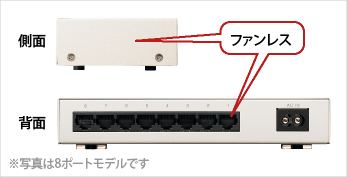

高い静音性を実現するファンレス筐体

ファンレス設計で高い静音性を実現しました。オフィスなどでの使用においても音を気にすることなくご使用いただけます。また、可動部分をなくすことで信頼性も向上しています。

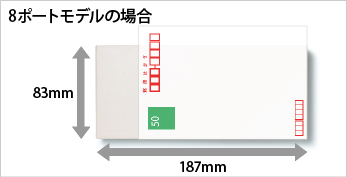

設置場所のスペースをとらないコンパクト筐体

設置する場所を考慮したコンパクトサイズ。卓上やデスクサイドなど様々な設置環境に対応できます。

より放熱性に優れ信頼性の高い金属筐体

ハブはパソコンと同様に動作時にチップなどから放熱し、筐体内部の温度が上昇します。金属筐体のハブならその熱を効率良く逃がすことができるため、筐体内の温度上昇を抑えることができます。温度が上がりやすい環境下でのご利用に最適です。

さまざまな設置ニーズに対応

マグネットで金属壁へ取り付け可能
標準添付のマグネットで金属壁面への取り付けが簡単に行えます。スチールのデスクやラックへの取り付けにも最適です。
※ LSW3-TX-8NS、LSW3-TX-5NSはマグネット標準添付
※ LSW3-TX-24NSR、LSW3-TX-16NSRはオプションマグネットキットBS-MGK-Aが必要

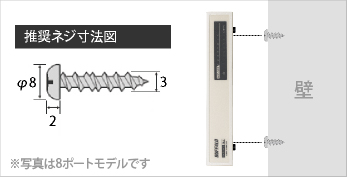

別途ネジ用意で非金属壁面へ取り付け可能
マグネットが使えない非金属壁面へは、壁面取り付け穴での取り付けが可能です。
※ ネジは添付しておりません。上記推奨ネジ寸法を参考の上、別途ご用意下さい。

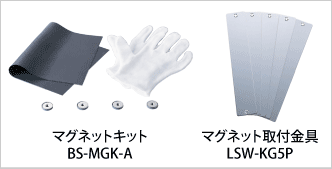

オプション(別売)でさらに便利にマグネット取り付け
オプションのマグネットキット※でさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り付け金具で非金属壁面へマグネット取り付けが可能です。
※ 5ポート、8ポートモデルはマグネット標準付属のためマグネットキット「BS-MGK-A」は不要です。

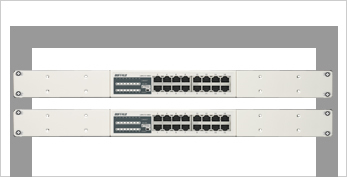

付属金具で19インチラックへの収納可能
本商品添付のラック取付金具で、19インチラックへの取り付けが容易に行えます。
※ LSW3-TX-24NSR、LSW3-TX-16NSRのみ対応
※ 本体と付属金具をつなぐネジのみ添付。ラックへの取付ネジ(化粧ビス)は添付しておりません

その他の特長

高信頼のコンデンサー採用

長期使用で信頼性が求められるコンデンサーに高信頼の日本メーカー製電解コンデンサーを採用。ロングライフを実現します。

トラッキング現象を防止

近年多発するトラッキング現象による障害を防ぐ、トラッキング防止加工済電源コードを採用し、安全性向上に貢献します。

スイッチの各種基本性能に対応

●IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠
●全ポート10M/100M Full-Duplex/Half-Duplex機能搭載
●全ポート10M/100M Auto-Negotiation機能搭載
●IEEE802.3x、フローコントロール（全二重動作時）、バックプレッシャー（半二重動作時）対応
●Link/Active、Powerを視覚的に認識できるLED搭載
●エラーフレームフィルタリング機能搭載
●信頼性の高いスイッチングを実現するストア＆フォワード転送方式採用

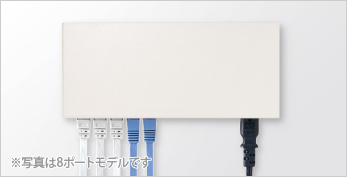

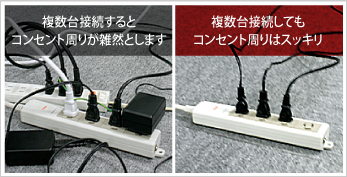

コンセント周りがすっきり

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

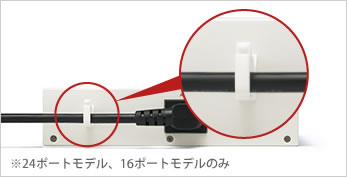

ACケーブルの抜けによるトラブルを防ぐ

筐体に付属のフックがケーブル抜けを防止します。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL（IEEE802.1Xフレーム）透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

妨害波を防止

電波漏洩防止に関する規格「VCCI ClassA」「FCC ClassA」に適合。周囲の電化商品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

RoHS指令準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。
