商品紹介

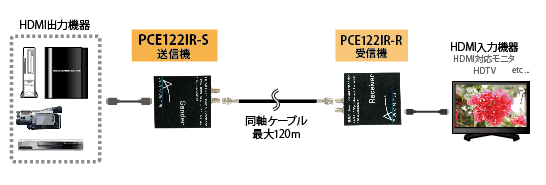

接続図1

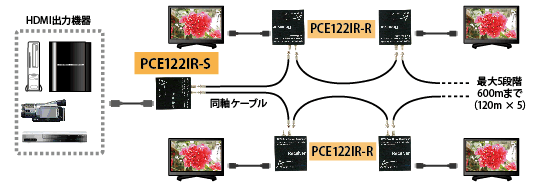

接続図2
HDMI延長・分配用 送信機
受信機のPCE122IR-Rを併用し、1台のHDMIソース(レコーダ、プレーヤー、PS3など)からのHDMI信号を同軸ケーブルにて、最大120m先のHDMIシンク(テレビ、プロジェクタなど)まで延長できます
※ PCE122IR-Rは別売です
IR(リモコン)信号も伝送可能
IR信号も伝送し、リモコン使って遠隔操作ができます
※ 双方向の通信には対応していないため、必ず機器に付属のIRケーブルを接続してください。
PCE122IR-R付属のIRケーブルをPCE122IR-Sに接続すると機器が壊れる可能性があります。
最大120m延長/デイジーチェーン接続時は最大600m延長可能
PCE122IR-S(送信機)とPCE122IR-R(中継機能付き受信機)間を最大120m延長できます
また、5段階までのデイジーチェーン接続に対応し、最大600mまで延長できます
デイジーチェーン接続により最大10分配可能
PCE122IR-Sに2系統の出力端子を搭載し、別売のPCE122IR-Rを増設し2分配可能
また、PCE122IR-R同士を5段階のデイジーチェーン接続することで、最大10分配できます
単芯の同軸ケーブルで延長
同軸ケーブルで、PCE122IR-SとPCE122IR-R間を接続します
HDMI1.3a準拠
Deep Color(ディープカラー)入出力対応
36bit(12bit/各色)までのディープカラー入出力にも対応し、階調表現力の豊かな映像再現ができます
※ 接続するHDMI入出力機器がディープカラーに対応している場合のみ
xvYCC (x.v.Color※)入出力対応
色空間規格「xvYCC」に対応し、従来よりも自然で鮮明な色再現ができます
※ 「x.v.Color」は株式会社ソニー社の商標です
ロスレスのAudioフォーマット対応
Dolby TrueHDやDTS-HD Master Audioの高度なロスレスオーディオコーデックにも対応
プラグアンドディスプレイ対応
延長距離に応じた映像信号調整機能(自動補正)が内蔵されているため、面倒な設定は不要
ケーブルを接続するだけの簡単セットアップ
HDCP1.2準拠
コンテンツ不正コピー防止する著作権技術のHDCP適合
HDCP準拠DVI機器も接続可能※
※ 対応するPC解像度には制限がありますので、詳細は仕様の解像度をご参照ください
商品スペック
コネクタ | |
---|---|
●入力(ソース側) HDMI19ピン TypeAメス ×1 | |
●出力(シンク側) BNCメス ×2 | |
●電源 電源ジャック ×1 | |
●リモコン通信 3.5mmジャック ×1 | |
電源LED ブルー×1 | |
HDMI規格 HDMI1.3a | |
伝送帯域 225MHz | |
入力オーディオフォーマット リニアPCM 7.1/5.1/2チャンネル | |
最大延長距離 | |
●送信機⇔受信機 120m | |
●デイジーチェーン接続時 600m | |
HDCP HDCP1.2準拠 | |
電源仕様 DC5V,2A(付属ACアダプタ) | |
最大消費電力 5W | |
重量 250g | |
サイズ(W×H×D) 92×27×100mm 92×27×120mm(BNC突起部含む) |
