パナソニック AW-HS50 [コンパクトライブスイッチャー]

商品紹介

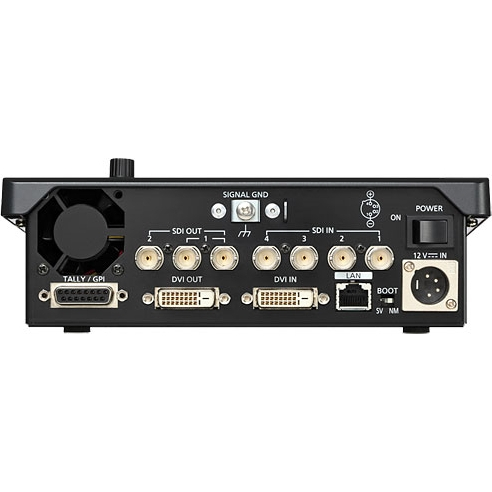

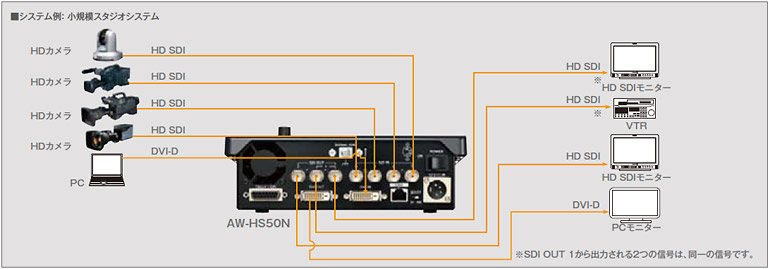

5系統入力／ 3系統出力

● 5系統入力：SDI入力4系統、DVI-D入力1系統を標準装備。
● 3系統出力：SDI出力2系統、DVI-D出力1系統を標準装備。

HD/SDマルチフォーマット

標準で1080/24PsFを含めたHD/SDマルチフォーマットに対応しています。システム周波数も59.94Hz/50Hz/24Hzスイッチャブル。デジタルシネマ制作や、ワールドワイドでの運用にも応えます。

フレームシンクロナイザー内蔵

入力全てにフレームシンクロナイザーを内蔵、非同期の映像信号を、ショックなく切り替えることが可能です。

アップコンバート、Dot by Dot、ビデオプロセス

2系統（SDI IN 3/SDI IN 4）にはSD/HDアップコンバート機能を内蔵しています。またSD素材を劣化なくHD映像にPinPできるDot by Dot機能と、輝度、ペデスタレベル、彩度、色相の調整を行えるビデオプロセス機能は入力4系統のすべてに内蔵しています。

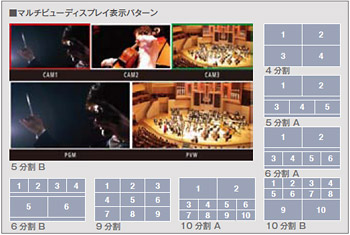

最大10分割画面のマルチビュー出力

モニター1台にプログラム映像（PGM）、プレビュー映像（PVW）、入力映像、AUX映像などを同時に表示できるマルチビュー出力を1系統装備。画面は4分割、5分割a/b、6分割a/b、9分割、10分割a/bの8モードから選択可能です。

多彩なエフェクト機能

●トランジションタイプは13パターンのワイプとミックスを装備。
●キーヤー1系統を搭載。リニアキー、ルミナンスキー、クロマキーから選択可能です。
● PinP 1系統、AUXバス1系統を装備。PinPバス/AUXバスでの素材切り替えをミックストランジションで行うことができるバストランジション機能を搭載しています。

フレームメモリー2画面

フレームメモリー（8 bit静止画）を2系統備え、バス素材として利用できます。PCからLAN経由で静止画素材を転送することも可能です。

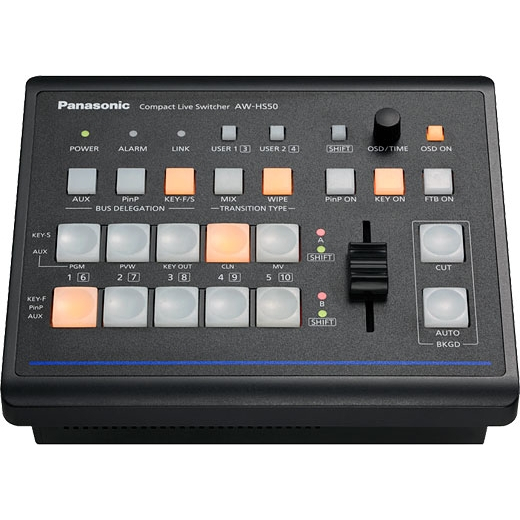

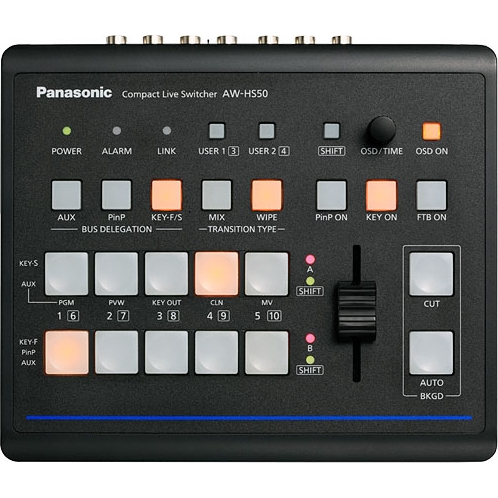

シンプルでフレキシブルな操作ボタン

Aバス／Bバス各列に5個（SHIFT拡張機能で最大10個）のクロスポイントボタン、CUTボタン、PinP、KEY、FTBの各ボタンを備えダイレクトに操作できるシンプルなパネルレイアウト。スライドレバーを備え、トランジション、PinP、KEYのフェードIN/OUTが可能です。またユーザーボタンを2個（SHIFT拡張機能で最大4個）備え、各種機能を割り当ててワンタッチで実行できます。

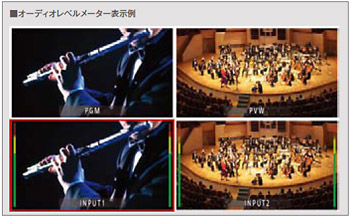

オーディオレベルメーター表示

SDI入力信号に重畳されたエンベデッドオーディオ（グループ１ /1ch、2ch）のレベル表示が可能です。

OSD（オンスクリーンディスプレイ）

設定メニューをモニター画面に出力・表示でき、操作性を高めています。（SDI OUT 2またはDVI OUT出力のみ）

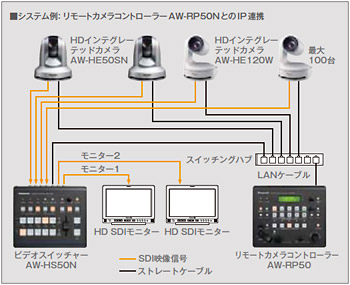

リモートカメラコントローラーとの連携

リモートカメラコントローラー（別売/AW-RP50）とネットワーク経由でIP接続することにより、HDインテグレーテッドカメラ（ 別売/AW-HE50SN、AW-HE120W）の操作を含めた連携が可能になります。本機AW-HS50とAW-RP50は共通したデザインのハーフラックサイズで、2台並べてラックマウントサイズに設置できます。

AW-RP50とAW-HS50の連携機能

●HDインテグレーテッドカメラAW-HE50SN、AW-HE120Wの設定情報 （アイリス、ゲインなど）を、スイッチャーのAUX出力やマルチビュー出力の分割画面に表示できます。
●スイッチャーのON AIRタリー情報をカメラコントローラーに送信可能。
●カメラコントローラー側でスイッチャーのバス（AUX、PVW、PinP、KEY-F）素材を選択。カメラ選択に連動したバス素材切換も可能です。
●カメラコントローラー側の操作でスイッチャー出力のマルチビュー画面 をカメラ映像（AUXバスのみ）のフル画面に切換えることができます。 カメラのフォーカスアシストに対応した機能です。
●カメラコントローラー側のPAN/TILTレバーとZOOMボタンで、スイッチャーのパラメーターを変更できます。
