アナログRGBフレームシンクロナイザ（最高出力解像度 2048×1080）

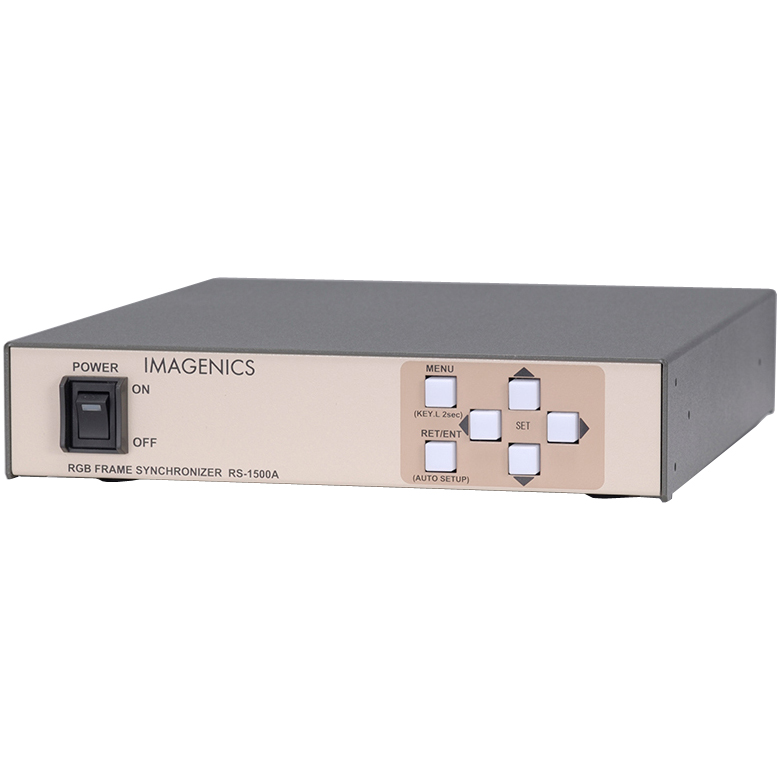

イメージニクス RS-1500A [アナログRGBフレームシンクロナイザ]

¥157,176（税込）

送料無料！

参考価格：¥198,000

お取寄せ※納期目安について

メーカーに在庫がある場合は2～10日前後での出荷となります。

数量：

型　番： RS-1500A

発売日： 2014年09月01日

詳　細：メーカーページへ

商品紹介

アナログRGBフレームシンクロナイザ（最高出力解像度 2048×1080）

アップ/ダウンコンバート機能を持った多機能型アナログRGBフレームシンクロナイザ｡イメージニクス社製スイッチャーと組み合わせて擬似ブランキングスイッチャー(切替ノイズがでない)を実現可能｡パソコンなどのRGB信号の他にコンポジットやハイビジョンなどのビデオ信号の入力にも対応｡RS-232C制御対応。

商品スペック

映像信号方式	PC，WS用アナログRGB信号またはコンポーネント信号(Y、Pb、Pr) (Y、Cb、Cr)またはコンポジット信号（NTSC,PAL）備考入力信号は自動で追従します。（全自動判別対応）
アナログ映像入力（全自動判別）
●RGB および同期	アナログRGB信号 0.7 V(p-p)　75 Ω　各1系統(ミニDsub15)　備考 Sync on Green時各1.0 V(p-p)　75 Ω HD（CS）、VD TTLレベル　正負極性 2.2 kΩ 各1系統 (ミニDsub15)、入力解像度範囲　320×200～2,048×1,536画素に対応、備考水平15 kHz ～ 135 kHzでかつ、垂直22 Hz～160 Hz まで連続追従
●コンポジット	1.0 V(p-p)　75 Ω　1系統(ミニDsub15)、備考 NTSC，PAL規格準拠標準・非標準信号
●コンポーネント	Y　1.0 V(p-p) 75 Ω Pb（Cb）、Pr（Cr）　0.7 V(p-p) 75 Ω 各1系統 (ミニDsub15)、対応規格 1080（1125）i/p、720P（750P）、480（525）i/p 、備考 D1～D5端子相当のビデオ信号
入力部EDID（DDC通信）エミュレーション機能	本体メニュー設定により、1,920x1,200@60RB(工場出荷時)ほか、ワイド系解像度を含むVGA ～ UXGAまでの主要な解像度を指定できます。また、CEA-861D規格に準拠した、720x480p(D2)、1,280x720p(D4)、1,920x1,080i/p(D3,D5)相当の解像度を指定することもできます。※映像出力機器の仕様（PC等の仕様）により、指定した解像度の映像が得られない場合があります。

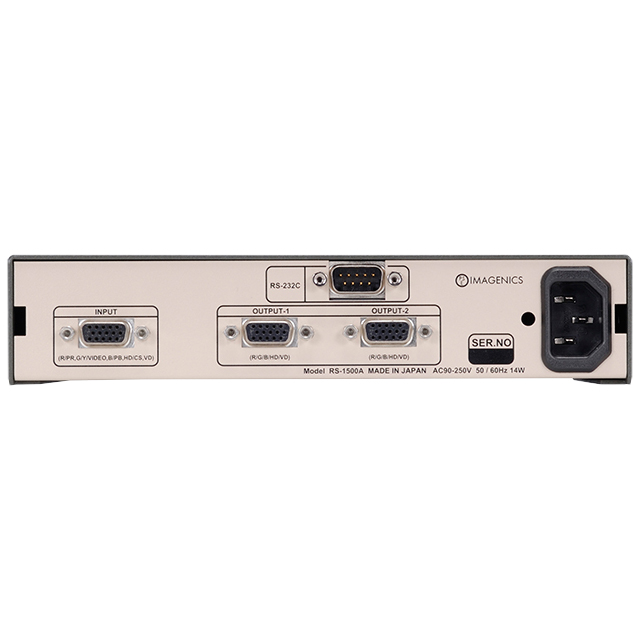

アナログ出力	アナログRGB信号 0.7 V(p-p)　75 Ω　各2系統(ミニDsub15)、備考 Sync on Green選択時各1.0 V(p-p)　75 Ω、HD（CS）、VD TTLレベル各2系統(ミニDsub15)または、下記信号フォーマット（コンポーネント）に設定変更可能。Y 1.0 V(p-p) 75 Ω Ｐｂ（Ｃｂ）、Ｐｒ（Ｃｒ） 0.7 V(p-p) 75 Ω 各2系統 (ミニDsub15)（この場合R = Pr , G = Y , B = Pb にて出力されます。HD(CS) , VDも出力されますが、未使用で構いません。）
ケーブル補償範囲	出力ケーブル補償機能は、2系統別々に設定可能です。1.5C-2V同軸ケーブル（DP-DPケーブル）にて約30 m、3C-2V同軸ケーブル（コネクタ変換使用）にて約50 m まで補償可能です。
映像量子化	RGB(YPbPr)入力信号各8ビットデジタル変換、NTSC,PAL入力信号 10ビットデジタルカラーデコード変換。RGB(YPbPr)出力信号各10ビットアナログ変換。入力解像度の、1,600 x 1,200(@60)、1,920 x 1,080(@60)、2,048 x 1,080(@60 2Kシネマ相当)、1,920 x 1,200(@60ReducedBlanking) までリアルサンプル対応します。これ以上または規格以外の入力解像度では、アンダーまたはオーバーサンプルで対応します。最大サンプル動作速度 170 Msps
入出力信号間絶対遅延時間	出力フリーランニング時（通常動作） 33 ms ～ 67 ms、（出力信号の3フィールド±1フィールド分相当）入力映像の垂直にフレームロック時約34 ms（ロック位相の微調整はできません）
メモリー機能	99種類（バックアップ寿命半永久）入力解像度ごとの自動記憶再生機能、動作状態の自動記憶再生機能
外部制御	RS-232C 準拠 D-SUB9 (オス) 1 系統（電源ON/OFF 以外の全ての制御が可能）通信フォーマット　9600bps 8BIT ストップビット1 パリティ無しフロー制御無し
その他の付加機能	メニューオンスクリーン表示、入力映像オートセットアップ、各種高精度画角・サイズ調整機能、任意位置切出しズームとトリミング機能（最大400% 0.1%単位）、適応型フレーム追越処理、各種映像信号調整、擬似シームレス機能（フェード・ワイプ・フリーズ型）、内蔵テストパターン信号出力（複合パターン・ゼブラ動画）、テレビ系インタレース信号入力用3次元動き適応型プログレッシブ変換処理、（斜め線補間強化型）、ビデオID-1システム対応、NTSC,PAL用3D-YC分離対応、各種ノイズリダクション機能、出力系統別の送りケーブル補償機能、マルチ画面（ユーザーメモリ７種類、他プリセットメモリー）対応、ほか
電源	AC 90 V ～ AC 250 V 50 Hz・60 Hz
消費電力	14 W (最大)
質量	約2.1 kg
外形寸法	幅210 mm×高さ44 mm×奥行230 mm（突起物含まず）
付属品	国内専用ロック機構付電源ケーブル（3P-3SL）1本、電源3P-2P変換プラグ 1個、電源スイッチカバー1個
