商品紹介
5ポート10BASE-T/100BASE-TX/1000BASE-T対応スイッチングハブです。
※PoE受電専用です。ACアダプタは付属しておりません。

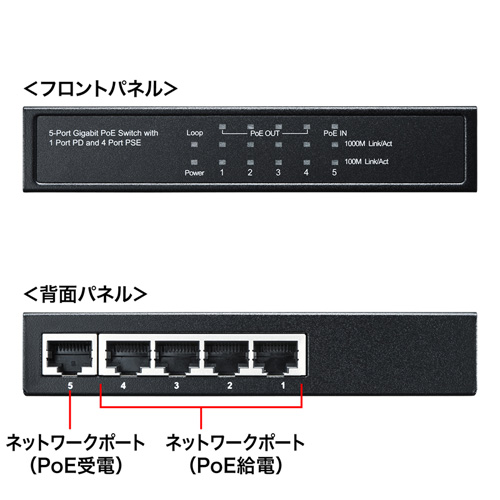

5番ポートがPoE受電ポートとなり、1~4番ポートから各機器へ給電が可能なPSE、PD両対応ハブです。
本体がPoE受電により動作するので、電源ケーブルが必要ありません。
※受電させるには、別途PoE出力対応のハブやインジェクターとの接続が必要です。
ループ検知機能搭載です。ループを検知するとLEDで知らせます。
小型なので、設置に場所を取りません。
通信、給電状況はLEDにて確認できます。
RoHS指令に対応した製品です。
<注意事項>
※本製品は通電のみの場合と通信を行っている場合とでは発熱量が異なります。特に通信を大量に継続して行うと本体は過熱状態になる場合があります。このため放熱の悪い環境(通風の少ない)での連続使用は、内部部品の劣化を招き、製品寿命を低下させる恐れがあります。ご使用になる場合には本体上部に何も乗せない、通風口は10cm以上空間をあけるなどのご注意をお願いします。使用温度は設置時ではなく連続使用状態での温度です。初期通電時に比べ使用状態で大きく変動する点にご注意ください。
<PoE給電の注意点>
※PoE給電に使用するケーブルはカテゴリ6ストレートケーブル、またはAWG24以上の太さのものを選んでください。
推奨ケーブル(サンワサプライ製)
・KB-T6POEシリーズ(AWG22)
・KB-T6Lシリーズ(AWG23)
・KB-T5Tシリーズ(AWG24 単線)
※受電側機器(PD)に使用する前に、必要な電力を確認してください。
※本製品は屋内用です。
商品スペック
規格 | IEEE 802.3(10BASE-T Ethernet) |
---|---|
IEEE 802.3u(100BASE-TX Fast Ethernet) | |
IEEE 802.3ab(1000BASET-T) | |
IEEE 802.3x(Flow control for Full-Duplex) | |
IEEE 802.3af/at(Power over Ethernet/Power over Ethernet Plus) | |
IEEE 802.3az(Energy Efficient Ethernet) | |
アクセス方式 | CSMA/CD |
スイッチング方式 | Store & Forward |
伝送方式 | 10Mbps/100Mbps 全二重、半二重 |
1000Mbps 全二重 | |
ポート構成 | (1~4番ポート)1000BASE-T/100BASE-TX/10BASE-T(RJ-45) AUTO-MDIX PoE給電対応 |
(5番ポート)1000BASE-T/100BASE-TX/10BASE-T(RJ-45) AUTO-MDIX PoE受電対応 | |
LED表示 | (電源ON/OFFステータス) |
(Link/Actステータス)各ポート緑LED 点灯/点滅 | |
(PoEステータス)各ポートオレンジLED点灯/消灯(1~4ポートは給電、5ポートは受電) | |
(電源ステータス)Power表示オレンジLED点灯/消灯 | |
(ループ検知ステータス)LOOP表示赤LED点灯/消灯 | |
バッファメモリ | 128kbyte |
MACアドレステーブル | 2K |
本体消費電力 | 約5W |
最大供給電力 | IEEE802.3afでの受電時/合計約10W |
IEEE802.3atでの受電時/合計約25W | |
動作環境 | 使用時温度・湿度/0~4℃・10~90%(結露なきこと) |
保管時温度・湿度/-20~70℃・5~90%(結露なきこと) | |
サイズ | 約W130×D97×H24mm |
重量 | 約330g |

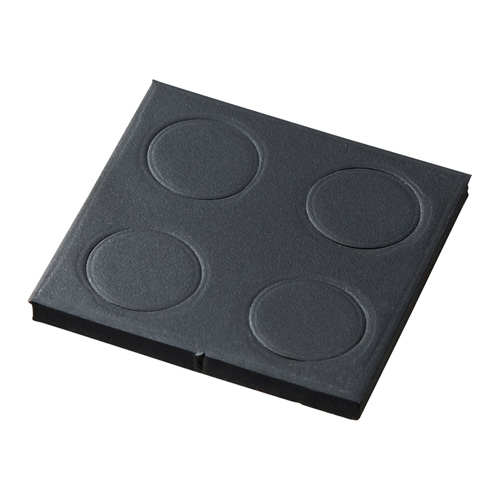

付属品 | ゴム足4個、取扱説明書(保証書) |
