RS-232C機器との接続をWi-Fiで無線化できる

ラトックシステム REX-WF60 [Wi-Fi RS232C変換アダプター]

¥21,889（税込）

送料無料！

参考価格：¥32,780

在庫切れ※納期目安について

一時的に在庫を切らしていますが、ご注文を受け付けています。

オプションを追加で申し込む

型　番： REX-WF60

発売日： 2013年03月27日

詳　細： メーカーページへ

商品紹介

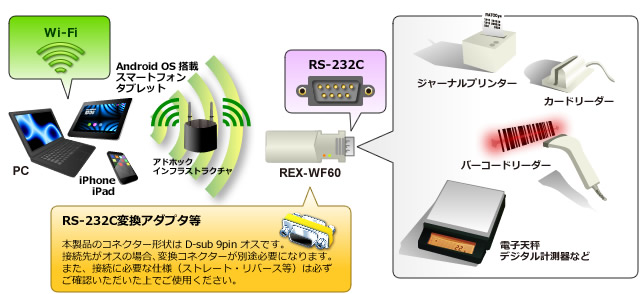

REX-USB60MI接続図

" align=

60SeriesimgREX-WF60はワイヤレスLANを介して離れた場所にあるシリアル通信機器を、制御・管理できるシリアルインターフェイスです。
またコネクターには、EIA/TIA-232-F 規格対応のD-Sub 9Pin を採用しており、RS-232C機器とWi-Fi接続で通信が可能です。

IEEE802.11b/g規格に対応、またWEP-128、WPA-PSK(TKIP)、WPA2-PSK(AES)認証に対応し、様々な無線LANの環境下で使用することができ、シリアルインターフェイスを持たないPCやiOS端末、Android端末なども接続することができ、対象の機器との距離が離れている場合など様々な用途に使用が可能です。


" align=

USBでホットプラグREX-WF60は、アクセスポイントを介して通信するインフラストラクチャーモードと、アクセスポイントを介さずに機器同士が直接通信をおこなうアドホックモードに対応。　離れた場所にある、固定された機器を使用する場合も、ストレスなくRS-232C機器が使用可能。

バーコードスキャナー、磁気カードリーダー、RF-IDタグリーダーなどを接続できます。

※Androidはアドホックモード非対応
※TA・モデムには対応していません
※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません

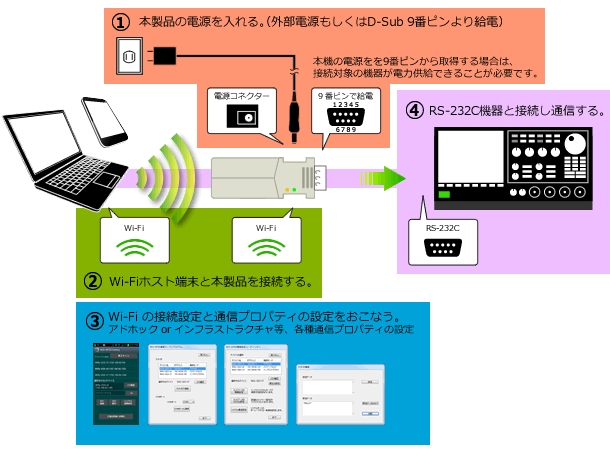

◆ REX-WF60 設定手順
  1. 本製品の電源を入れる。（外部電源もしくはD-Sub 9番ピン）
    ※D-Subから給電する場合は、シリアル機器と接続してください。
  2. REX-WF60とホスト端末を接続する。
  3. Wi-Fiの接続設定と、通信プロパティの設定をおこなう。
  4. RS-232C機器と接続し通信する。

" align=

本製品への電源供給は、ACアダプターでの給電方法と、接続デバイスからD-Subの9番ピンへ給電する方法の2種類の方法で電源を確保できる為、使用環境に合わせて使い分けることが可能。　*また、ACアダプターを接続した状態でDIPスイッチを切替えることで、9番ピンから5Vの出力を行うこともでき、外部の機器へ電源を供給することもできます。

*DC5V/1.0A 程度の供給が可能。


" align=

本製品と接続された機器との通信状態がわかるLEDを搭載。
発光色 緑 発光色 橙
LED 動作 LED 動作
LED 1 【DIP SW 1番 ON時】
点灯 Wi-Fi接続中
点滅 不定期に点滅 RS-232Cのデータ
送受信中
1秒に2回 Wi-Fi未接続
LED 2 【DIP SW 1番 ON時】
点灯 Wi-Fi接続中
点滅 1秒に4回 Wi-Fi接続中
1秒に1回 Wi-Fi未接続
【DIP SW 1番 OFF時】
点灯 電源ON状態
点滅 不定期に点滅 RS-232Cのデータ
送受信中
【DIP SW 1番 OFF時】
点灯 Wi-Fi接続中
点滅 1秒に2回 Wi-Fi未接続

" align=

簡単設定ユーティリティと通信サンプルプログラムを提供※。また自作アプリケーションに役立つサンプルソースコードを提供。

iOS/Android/Windows共にインフラストラクチャモード簡単設定ユーティリティを提供。
iOS/Android端末にはTCP/IP接続モードの通信サンプルプログラム、WindowsPC版は通信サンプルプログラムはTCP/IP接続モードに加え仮想COMポート接続モードをサポートしています。

※メーカー製ツールはホームページにて近日公開予定です。
※COM エミュレータードライバーを使用しない場合 「TCP/IP」での通信のみ行えます。 「COM ポート」にのみ対応したアプリケーションは 使用できません。

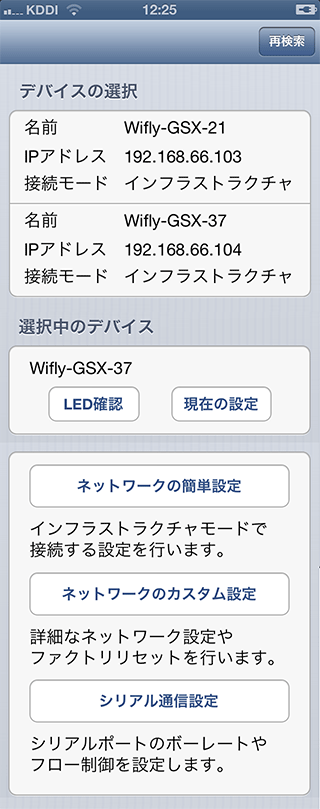

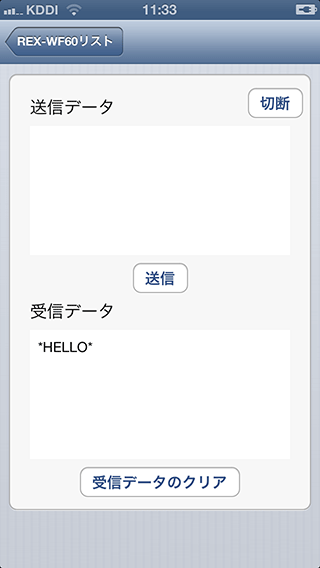

◆ iOS アプリケーション
※各画像をクリックすると拡大します
Android_WiFiEasySetting Android_WiFiEasySetting Android_WiFiEasySetting

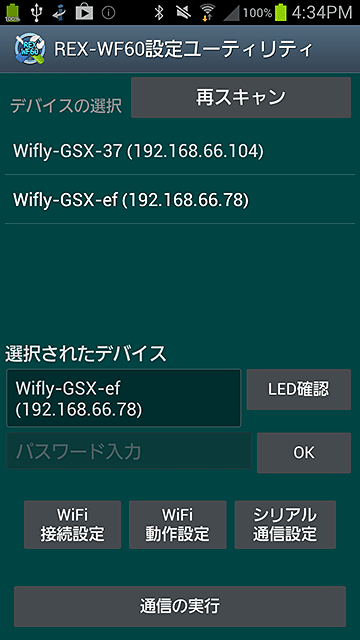

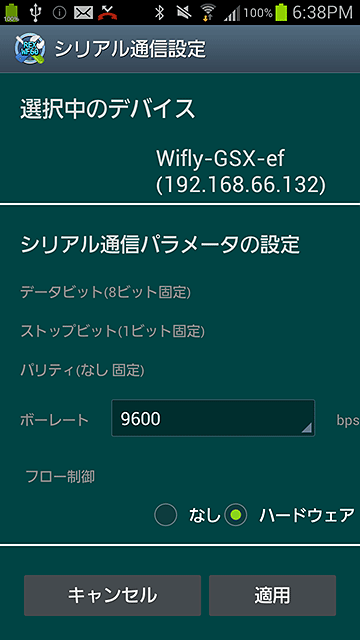

◆ Android アプリケーション
※各画像をクリックすると拡大します
Android_WiFiEasySetting Android_WiFiEasySetting
◆ Windows アプリケーション
※各画像をクリックすると拡大します
REX-WF60通信設定ユーティリティ REX-WF60通信サンプルプログラム REX-WF60 TCP/IP通信ダイアログ

※画面は開発中のものであり、製品版とは外観および仕様等、異なる場合があります。


" align=

REX-WF60は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害６物質を使用していない、環境と人にやさしい製品です。

商品スペック

インタフェース
RS-232C　　EIA/TIA-232-F Standards準拠
Wi-Fi　　.4-GHz IEEE802.11b/g準拠、WEP-128、WPA-PSK(TKIP)、WPA2-PSK(AES) 認証対応
Wi-Fi 伝送距離　　100m 程度
外形寸法　　約75.4mm(L)×26.0(W)×16.0(T) [mm](突起部を除く)
重量　　重量 約25g（本体のみ）
電源電圧　　DC+5V
消費電流　　400mA以下（送受信時 外部電源供給分を含まない）
対応OS　　
　●iOS 6.x
　●Android 4.x / 3.2 / 2.3.x ※1
　●Windows 8 / 7 / Vista / XP（SP3）※2
　
　※1. アドホックモードは非対応
　※2. 32-bit/64-bit 両対応
添付品
　●REX-WF60 本体
　●電源アダプター
　●ソフトウェアCD-ROM
　●保証書
